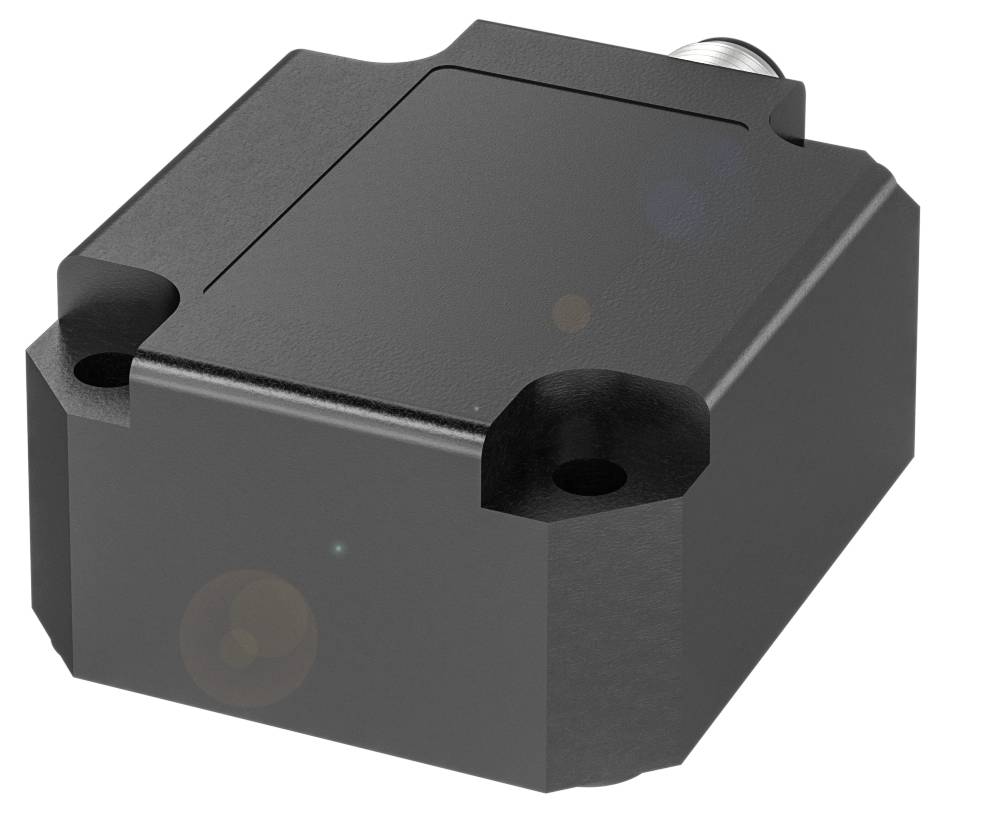

Ilustrační obrázek
Ilustrační obrázek
BALLUFF senzor přiblížení BSI0016 BSI0016 Měřicí rozsah: 360 - 0 ° M12x1 Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
senzor přiblížení
Provozní napětí max.
30 V
měřicí rozsah
0 °
Výstupy
analogový
Datasheety: (PDF)
Počet
Celková cena (18 185,95 Kč / kus)
18 185,95 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Provedení s jednou nebo dvěma měřenými nápravami Balluff BSI0016
- Provozní napětí UB: 12... 30 VDC
- Rozhraní: Analogové, napětí 0…10 V.
- Rozsah měření: 0... 360°
- Princip měření: MEMS
- Měřené nápravy: 1
Technické parametry
- Hlavní vlastnosti:Připojení: Konektor, M12x1
- Rozlišení: ≤ 0.01 °
- Provozní napětí UB: 12... 30 VDC
- Materiál krytu: plast
- Přesnost ±0.25 °
- Měřené nápravy: 1
- Rozsah měření: 0... 360°
- Princip měření: MEMS
- Rozhraní: Analogové, napětí 0…10 V.
- Ochrana: IP67
- Okolní teplota: -40 80 °C
- Přídavný text: Centrování přes 360° ve vertikální poloze
- Doplňkové vlastnosti:
- Rozměry: 50 x 27 x 78 mm
- Upevnění: Šrouby
- Jmenovité provozní napětí UE DC: 24 v
- Zpoždění v pohotovostním režimu tv max.: 1 s.
- Provozní napětí UB: 12... 30 VDC
- Třída ochrany III
- Připojení: M12x1
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: ne
- MTTF (40 °C): 121 a)
- Materiál krytu: plast
- EN 60068-2-27, šok: Ano
- EN 60068-2-6, vibrace: Ano
- Ochrana: IP67
- Okolní teplota: -40 80 °C
- Stupeň znečištění: 3
- Skladovací teplota: -40... 85 °C.
- Hmotnost: 110 g
- Odběr proudu: max. 25 mA.
- Rozlišení: ≤ 0.01 °
- Přesnost ±0.25 °
- Relativní vlhkost vzduchu: 95 %, bez kondenzace
- Princip měření: MEMS
- Zatěžovací odpor min., analogový výstup: 20 kΩ
- Rychlost snímání: 20 ms
- Teplotní drift max.: ±0.1°/10 k
- Měřené nápravy: 1
- Směr otáčení rozhraní: Hodinových ručiček
- Analogový výstup pro okolní prostředí: Analogové, napětí 0…10 V.
- Druh obalu
Piece
- Kategorie produktu
senzor přiblížení
- Typ
BSI0016
- Min. provozní napětí
12 V
- Provozní napětí max.
30 V
- Provozní napětí
12 - 30 V
- Provozní proud
24 mA
- Min. měřicí rozsah
360°
- měřicí rozsah
0°
- Měřicí rozsah
360 - 0 °
- Rozlišení
0.01°
- Počet os
1
- Výstupy
analogový
- Výstupní signál (min.)
0 V
- Výstupní signál (max.)
10 V
- Připojení
M12x1
- Materiál pouzdra
plast
- Způsob montáže
upevnění pomocí šroubů
- Min. teplota
-40 °C
- Max. teplota
80 °C
IP67
- Délka
78.0 mm
- Šířka
50.0 mm
- V
27.0 mm
- Obsah
1 ks
- Jmenovité napětí
30 V
- Materiál
plast
- Provozní napětí
24 V/DC
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3418091 BALLUFF senzor přiblížení BSI0016 BSI0016 Měřicí rozsah: 360 - 0 ° M12x1 Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3418091 BALLUFF senzor přiblížení BSI0016 BSI0016 Měřicí rozsah: 360 - 0 ° M12x1 Piece
Popis
Senzory sklonu zaznamenávají nepřetržitě rotivní pohyby v jedné ose. Princip měření = systém měření založený na MEMS, měřicí osy=1, rozsah měření=0...360°, provozní napětí Ub=12...30 VDC, rozhraní=analogový, napětí 0.10 v, rozlišení=? 0.01°, přesnost = ±0.25°, připojení = konektor, M12x1, materiál krytu=plast, okolní teplota =-40... 85 °C, stupeň krytí = IP67, schválení/shoda = CucULUWEEE, přídavný text = centrování přes 360° ve vertikální poloze
