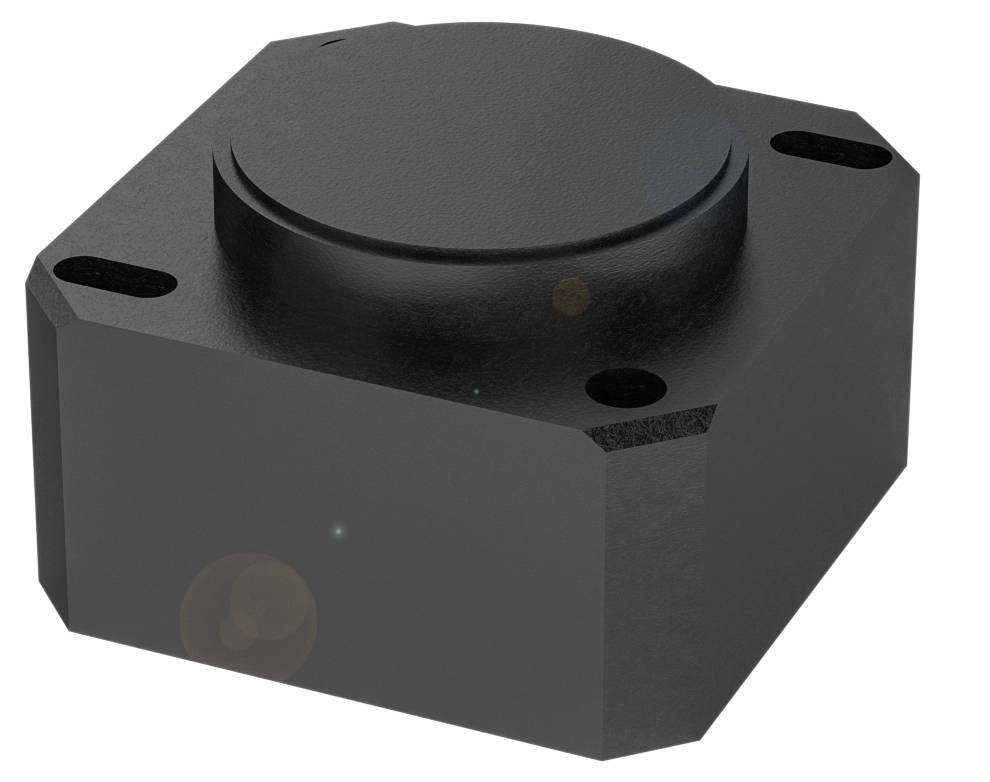

BALLUFF senzor přiblížení BSI0014 BSI0014 Měřicí rozsah: 90 - -90 ° analogové napětí M12x1
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
senzor přiblížení
Provozní napětí max.
30 V
měřicí rozsah
-90 °
Výstupy
analogové napětí
Připojení
M12x1
Datasheety: (PDF)
Počet
Celková cena (10 949,59 Kč / kus)
10 949,59 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Kompaktní provedení Balluff BSI0014 ve čtvercovém provedení s jednou nebo dvěma měřicími osami
- Provozní napětí UB: 12... 30 VDC
- Rozhraní: 2x analogové, napětí 0…10 v
- Rozsah měření: -90... 90°
- Princip měření: MEMS
- Měřené nápravy: 2
Technické parametry
- Hlavní vlastnosti:Připojení: Konektor, M12x1
- Rozlišení: ≤ 0.09 °
- Provozní napětí UB: 12... 30 VDC
- Materiál krytu: plast
- Přesnost ±1.0 °
- Měřené nápravy: 2
- Rozsah měření: -90... 90°
- Princip měření: MEMS
- Rozhraní: 2x analogové, napětí 0…10 v
- Ochrana: IP67
- IP69
- Okolní teplota: -40 80 °C
- Přídavný text: Centrování v rozsahu ± 5° odchylně od horizontální
- Doplňkové vlastnosti:
- Rozměry: 40 x 25 x 40 mm
- Upevnění: Šrouby
- Jmenovité provozní napětí UE DC: 24 v
- Provozní napětí UB: 12... 30 VDC
- Připojení: M12x1
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: ne
- MTTF (40 °C): 131 a)
- Materiál krytu: plast
- EN 60068-2-27, šok: Ano
- EN 60068-2-6, vibrace: Ano
- Ochrana: IP67 / IP69
- Okolní teplota: -40 80 °C
- Skladovací teplota: -40... 85 °C.
- Hmotnost: 45 g
- Odběr proudu: max. 15 mA.
- Rozlišení: ≤ 0.09 °
- Analogový výstup: 2x analogový, napětí 0…10 v
- Přesnost ±1.0 °
- Relativní vlhkost vzduchu: 95 %, bez kondenzace
- Princip měření: MEMS
- Zatěžovací odpor min., analogový výstup: 20 kΩ
- Rychlost snímání: 20 ms
- Teplotní drift max.: ±0.8°/10 k
- Měřené nápravy: 2
- Směr otáčení: Hodinových ručiček
- Kategorie produktu
senzor přiblížení
- Typ
BSI0014
- Min. provozní napětí
12 V
- Provozní napětí max.
30 V
- Provozní napětí
12 - 30 V
- Provozní proud
24 mA
- Min. měřicí rozsah
90°
- měřicí rozsah
-90°
- Měřicí rozsah
90 - -90 °
- Rozlišení
0.09°
- Počet os
2
- Výstupy
analogové napětí
- Výstupní signál (min.)
0 V
- Výstupní signál (max.)
10 V
- Měřicí přesnost ±
0.8°
- Připojení
M12x1
- Materiál pouzdra
plast
- Způsob montáže
upevnění pomocí šroubů
- Rozhraní
analogové napětí
- Min. teplota
-40 °C
- Max. teplota
80 °C
IP67 / IP69
- Délka
40 mm
- Šířka
40 mm
- V
25 mm
- Obsah
1 ks
- Jmenovité napětí
30 V
- Materiál
plast
- Provozní napětí
24 V/DC
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3418123 BALLUFF senzor přiblížení BSI0014 BSI0014 Měřicí rozsah: 90 - -90 ° analogové napětí M12x1
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3418123 BALLUFF senzor přiblížení BSI0014 BSI0014 Měřicí rozsah: 90 - -90 ° analogové napětí M12x1
Popis
Senzory sklonu založené na MEMS jsou ideální pro kontrolu nabíjení součástí strojů ve dvou osách. Princip měření = systém měření založený na MEMS, měřicí osy=2, rozsah měření=-90... 90°, provozní napětí Ub=12... 30 VDC, rozhraní = 2x analogový, napětí 0.10 v, rozlišení=? 0.09°, přesnost = ±0.8°, připojení = konektor, M12x1, materiál krytu=plast, okolní teplota =-25... 85 °C, stupeň krytí = IP67, schválení/shoda = CecULusWEEE, přídavný text = centrování v rozsahu ±5° odchylně od horizontální možnosti
