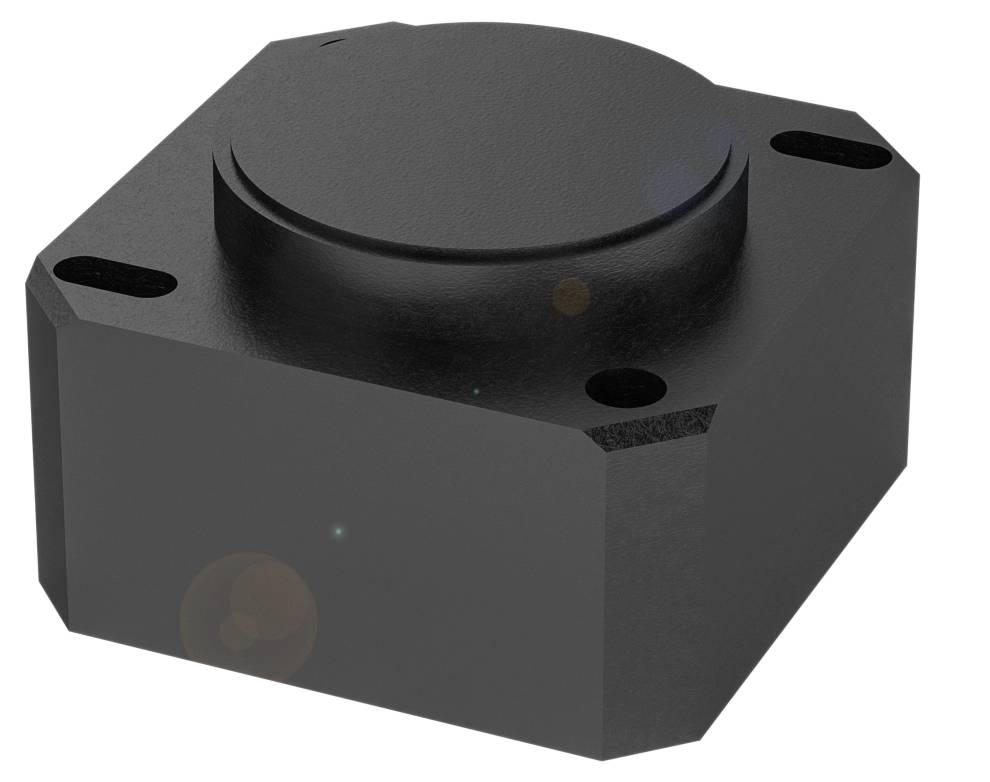

BALLUFF senzor přiblížení BSI000L BSI000L Měřicí rozsah: 360 - 0 ° analogové napětí M12x1 Single
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Single
Kategorie produktu
senzor přiblížení
Provozní napětí max.
30 V
měřicí rozsah
0 °
Výstupy
analogové napětí
Datasheety: (PDF)
Počet
Celková cena (10 288,43 Kč / kus)
10 288,43 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Kompaktní provedení Balluff BSI000L s jednou nebo dvěma měřicími osami
- Provozní napětí UB: 12... 30 VDC
- Rozhraní: Analogové, napětí 0…10 V.
- Rozsah měření: 0... 360°
- Princip měření: MEMS
- Měřené nápravy: 1
Technické parametry
- Hlavní vlastnosti:Připojení: Konektor, M12x1
- Rozlišení: ≤ 0.09 °
- Provozní napětí UB: 12... 30 VDC
- Materiál krytu: plast
- Přesnost ±1.0 °
- Měřené nápravy: 1
- Rozsah měření: 0... 360°
- Princip měření: MEMS
- Rozhraní: Analogové, napětí 0…10 V.
- Ochrana: IP67
- IP69
- Okolní teplota: -40 80 °C
- Přídavný text: Centrování přes 360° ve vertikální poloze
- Doplňkové vlastnosti:
- Rozměry: 40 x 25 x 40 mm
- Upevnění: Šrouby
- Jmenovité provozní napětí UE DC: 24 v
- Provozní napětí UB: 12... 30 VDC
- Připojení: M12x1
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: ne
- MTTF (40 °C): 131 a)
- Materiál krytu: plast
- EN 60068-2-27, šok: Ano
- EN 60068-2-6, vibrace: Ano
- Ochrana: IP67 / IP69
- Okolní teplota: -40 80 °C
- Skladovací teplota: -40... 85 °C.
- Hmotnost: 45 g
- Odběr proudu: max. 15 mA.
- Rozlišení: ≤ 0.09 °
- Analogový výstup: Analogové, napětí 0…10 v
- Přesnost ±1.0 °
- Relativní vlhkost vzduchu: 95 %, bez kondenzace
- Princip měření: MEMS
- Zatěžovací odpor min., analogový výstup: 20 kΩ
- Rychlost snímání: 20 ms
- Teplotní drift max.: ±0.8°/10 k
- Měřené nápravy: 1
- Směr otáčení: Hodinových ručiček
- Druh obalu
Single
- Kategorie produktu
senzor přiblížení
- Typ
BSI000L
- Min. provozní napětí
12 V
- Provozní napětí max.
30 V
- Provozní napětí
12 - 30 V
- Provozní proud
24 mA
- Min. měřicí rozsah
360°
- měřicí rozsah
0°
- Měřicí rozsah
360 - 0 °
- Rozlišení
0.09°
- Počet os
1
- Výstupy
analogové napětí
- Výstupní signál (min.)
0 V
- Výstupní signál (max.)
10 V
- Měřicí přesnost ±
1.0°
- Připojení
M12x1
- Materiál pouzdra
plast
- Způsob montáže
upevnění pomocí šroubů
- Rozhraní
analogové napětí
- Min. teplota
-40 °C
- Max. teplota
80 °C
IP67 / IP69
- Délka
40 mm
- Šířka
40 mm
- V
25 mm
- Obsah
1 ks
- Jmenovité napětí
30 V
- Materiál
plast
- Provozní napětí
24 V/DC
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3418072 BALLUFF senzor přiblížení BSI000L BSI000L Měřicí rozsah: 360 - 0 ° analogové napětí M12x1 Single
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3418072 BALLUFF senzor přiblížení BSI000L BSI000L Měřicí rozsah: 360 - 0 ° analogové napětí M12x1 Single
Popis
Senzory sklonu zaznamenávají nepřetržitě rotivní pohyby v jedné ose. Princip měření = systém měření založený na MEMS, měřicí osy=1, rozsah měření=0...360°, provozní napětí Ub=12...30 VDC, rozhraní=analogový, napětí 0.10 v, rozlišení=? 0.09°, přesnost = ±1.0°, připojení = konektor, M12x1, materiál krytu=plast, okolní teplota =-25... 85 °C, stupeň krytí = IP67, schválení/shoda = CucULUWEEE, přídavný text = centrování přes 360° ve vertikální poloze
