Name: BALLUFF senzor magnetického pole Magnetický BMF00J7 BMF00J7 PNP (d x š x v) 4.50 x 25.50 x 3.00 mm Piece
Brand: BALLUFF
SKU: 3420348
Availability: BackOrder

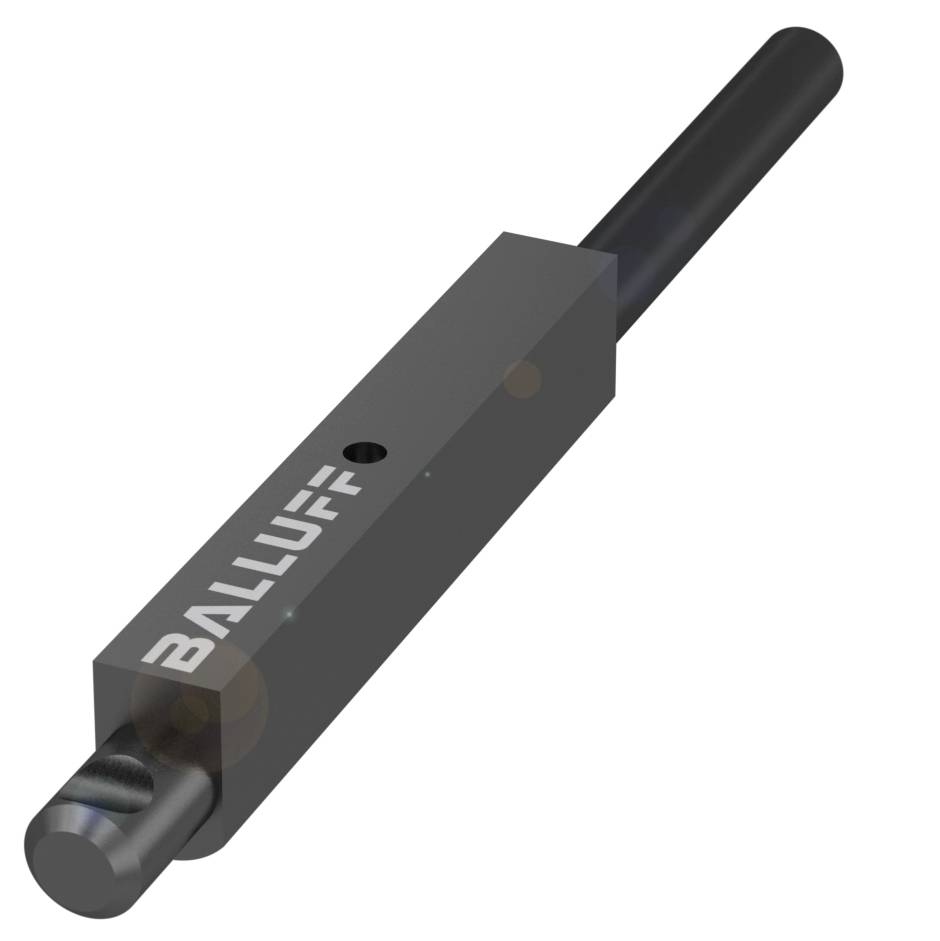

Obdélníkový, černý senzor s nápisem 'BALLUFF', který má válcovitý konektor.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

senzor magnetického pole

Provozní napětí max.

30.0 V

Výstupy

PNP

Provedení

Magnetický

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 3. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 479,00 Kč / kus)

3 479,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Balluff BMF00J7 pro různé typy drážek s polohováním pro zachování pozice

Rozměry: 25.5 x 3 x 4.5 mm
Kabel: PUR, 5 m.
Princip funkce: Senzor magnetického pole
Materiál pouzdra: LCP
Druh drážky: Variabilní

Technické parametry

Hlavní vlastnosti:Rozměry: 25.5 x 3 x 4.5 mm
Provozní napětí UB: 10... 30 VDC
Princip funkce: Senzor magnetického pole
Materiál pouzdra: LCP
Kabel: PUR, 5 m.
Druh drážky: Variabilní
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 7000 Hz
Ochrana: IP67
Teplota okolí: -25 až 85 °C
Doplňkové vlastnosti:
Princip funkce: Senzor magnetického pole
Rozměry: 25.5 x 3 x 4.5 mm
Ukazatel funkcí: Ano
Výstupní odpor Ra: otevřený emitor
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zátěžový kapacita pro UE: 1 μF
Proud naprázdno IO max., neutlumený: 5 mA
Zbytkový proud lr max. 110 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 7000 Hz
Napětí v případě potřeby max.: 2.5 V.
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Aktivní plocha, materiál: LCP
Průměr kabelu D: 2.40 mm
Délka kabelu L: 5.00 m.
Materiál pouzdra: LCP
Počet vodičů: 3
Průřez kabelu: 0.10 mm²
Materiál pláště: PUR
Výtah vypnutí max. 0.07 ms
Zapínací kladkostroj ton max. 0.07 ms
Není součástí dodávky: Upínací úhel např. BMF 303-HW-28
Jmenovitý vypínací výkon HN: 1.2 kA/m
Zabezpečená intenzita spínacího pole Ha: 2 kA/m
Hystereze H max. (% HN): 45 %
Materiál pláště: ČISTÉ
Teplotní drift max. (% od HN): 0.3 %

Druh obalu: Piece

Kategorie produktu: senzor magnetického pole

Typ: BMF00J7

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Výstupy: PNP

Délka kabelu: 5.00 m

Spínací frekvence: 7000 Hz

Provedení: Magnetický

Připojení: kabel

Materiál pouzdra: LCP

Typ kontaktu: 1 PNP

: IP67

Min. teplota: -25 °C

Max. teplota: 85 °C

Délka: 4.50 mm

Šířka: 25.50 mm

V: 3.00 mm

Rozm.: (d x š x v) 4.50 x 25.50 x 3.00 mm

Materiál pláště: PUR

Jmenovité napětí: 30.0 V

Provozní napětí: 24 V/DC

Provozní proud: 24 mA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3420348 BALLUFF senzor magnetického pole Magnetický BMF00J7 BMF00J7 PNP (d x š x v) 4.50 x 25.50 x 3.00 mm Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3420348 BALLUFF senzor magnetického pole Magnetický BMF00J7 BMF00J7 PNP (d x š x v) 4.50 x 25.50 x 3.00 mm Piece

Popis

Senzory magnetického pole s flexibilním upevňovacím systémem jsou vhodné pro všechny typy drážky, jako jsou T, C, kruhové nebo lichoběžníkové. Lze je ale přizpůsobit téměř všem typům válců pomocí speciálních úhlech držáku. Díky tomu máte vždy k dispozici spolehlivý nástroj pro rozpoznání polohy u modelů Wripper a pneumatických válců. A budete velmi flexibilní. Kromě toho bude spínací bod nastaven pouze jednou a zůstane zachován i při výměně senzoru. Tímto způsobem zvýšíte funkční bezpečnost vašeho zařízení. Výměna senzoru je bezpečná a snadná i na obtížně přístupných místech. Vítejte vedlejší efekt: Díky našim univerzálním typům senzorů ušetříte místo na skladě a můžete snížit náklady. Rozměry = 25.5 x 3 x 4.5 mm, princip funkce = senzor magnetického pole, kabel = PUR, 5 m, materiál krytu = LCP, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 7000 Hz, provozní napětí Ub = 10... 30 VDC, okolní teplota = -25... 85 °C, stupeň krytí = IP67, schválení/shoda = CE, CE, UKCA, cULus, WEEE

Tento text byl přeložen strojově.
