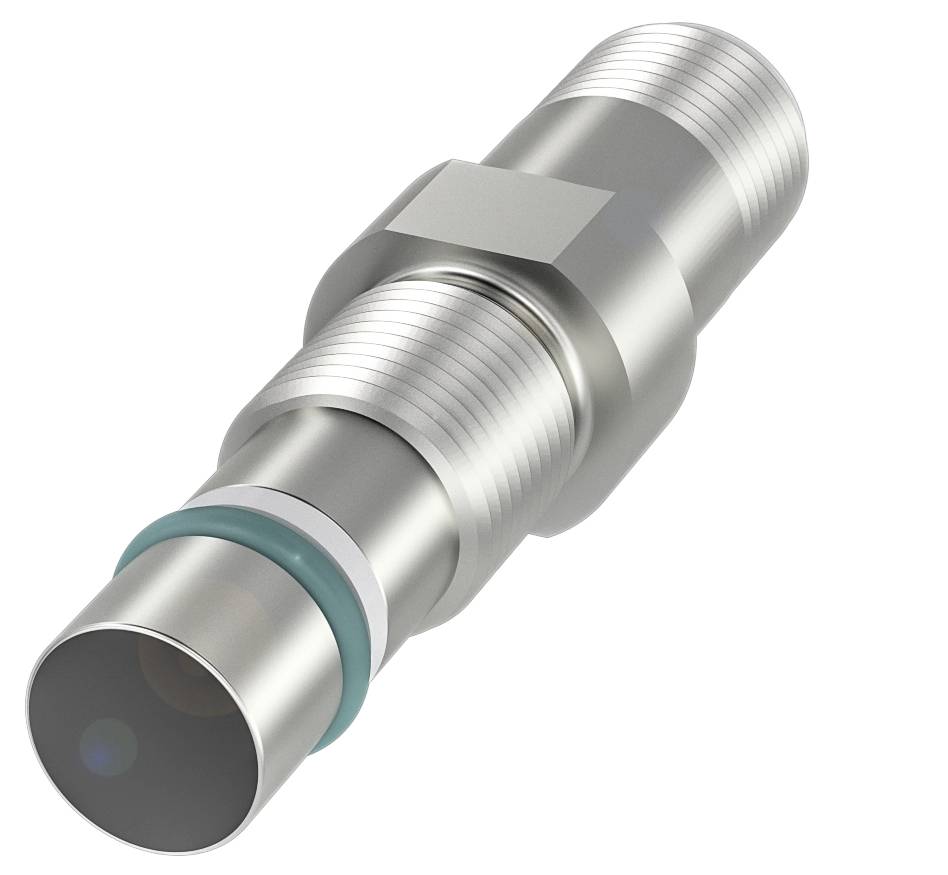

Name: BALLUFF senzor Induktivní BHS B400V-PSD15-S04 BHS0063 M12 zarovnaná PNP, zavírač (Ø x v) 12 mm x 56 m Piece
Brand: BALLUFF
SKU: 3417240
Availability: BackOrder

Hlavní benefity

Válcové provedení Balluff BHS0063 pro použití odolná proti vysokému tlaku

Rozměry: Ø 12 x 56 mm
Tvar M12x1
Montáž: Zarovnaná
Dosah: 1.5 mm
Spínací výstup: PNP spínací kontakt (NO)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 12 x 56 mm
Aktivní plocha, materiál: Keramika
Připojení: Konektor, zástrčka M12x1, 4-pólová
Tvar M12x1
Provozní napětí UB: 10... 30 VDC
Odolnost proti tlaku max. 500 bar
Montáž: Zarovnaná
Materiál pouzdra: Nerezová ocel (1.4104)
Dosah: 1.5 mm
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 400 Hz
Typ ochrany: IP68
Teplota okolí: -25 až 120 °C
Doplňkové vlastnosti:
Rozměry: Ø 12 x 56 mm
Upevnění M12x1
Zobrazení provozního napětí: ne
Ukazatel funkcí: ne
Výstupní odpor Ra: 33.0 kOhm + 2D
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 20 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zatížení pro UE: 0.5 μF
Proud naprázdno IO max., tlumený: 8 mA
Proud naprázdno IO max., neutlumený: 8 mA
Zbytkový proud lr max. 10 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 400 Hz
Napětí v případě potřeby max.: 2.5 V.
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 1.21 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 1.5 mm
Odstup realistického spínače Sr: 1.5 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 15 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 500 a)
Aktivní plocha, materiál: Keramika
Utahovací moment 20 Nm ± 10 %
Velikost: M12x1
Délka připevnění: 12.00 mm
Montáž: Jednoduše instalovatelná
Materiál pouzdra: Nerezová ocel (1.4104)
Materiál opěrného kroužku: PTFE
Těsnicí kroužek, rozměry: 6.75 × 1.78 mm
Odolnost proti tlaku max. 500 bar
Odolnost proti tlaku, poznámka: Odolná vůči tlaku oleje

Druh obalu: Piece

Kategorie produktu: senzor

Typ: BHS B400V-PSD15-S04

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Typ kontaktu: 1 PNP

spínací vzdálenost (max.): 1.5 mm

Výstupy: PNP, zavírač

Materiál pouzdra: nerezová ocel
keramika

Provedení: Induktivní

Vlastnosti materiálu: nerezové

Způsob konstrukce: zarovnaná

Konstrukční velikost: M12

Připojení: M12, 4pólové

Min. teplota: -25 °C

Max. teplota: 120 °C

: IP68

Délka: 56 mm

V: 56 m

(Ø): 12 mm

Rozm.: (Ø x v) 12 mm x 56 m

Obsah: 1 ks

Jmenovité napětí: 24 V

Spínací frekvence: 400 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417240 BALLUFF senzor Induktivní BHS B400V-PSD15-S04 BHS0063 M12 zarovnaná PNP, zavírač (Ø x v) 12 mm x 56 m Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417240 BALLUFF senzor Induktivní BHS B400V-PSD15-S04 BHS0063 M12 zarovnaná PNP, zavírač (Ø x v) 12 mm x 56 m Piece

Popis

Naše vysoce odolná indukční senzory BHS vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. při kontrole koncové polohy na hydraulických válcích nebo při sledování polohy ventilu. Umožňuje jejich zatížitelnost díky dílům pouzdra, které jsou odolné vůči média, a speciální postup těsnění. Pro vaše individuální použití vám nabízíme různé typy konstrukce a rozsáhlý program s různými průměry krytu a velikostmi závitů. Rozměry = Ø 12 x 56 mm, konstrukce = M12x1, montáž = zarovnaná, dosah = 1.5 mm, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 400 Hz, materiál pouzdra = nerezová ocel (1.4104), aktivní plocha, materiál = keramika, připojení = konektor, M12x1 konektor, 4 pólů, provozní napětí Ub = 10... 30 VDC, okolní teplota = -25... 120 °C, odolnost proti tlaku max. = 500 bar, stupeň krytí = IP68, CE, UKCA, cULus, WEEE

Tento text byl přeložen strojově.
