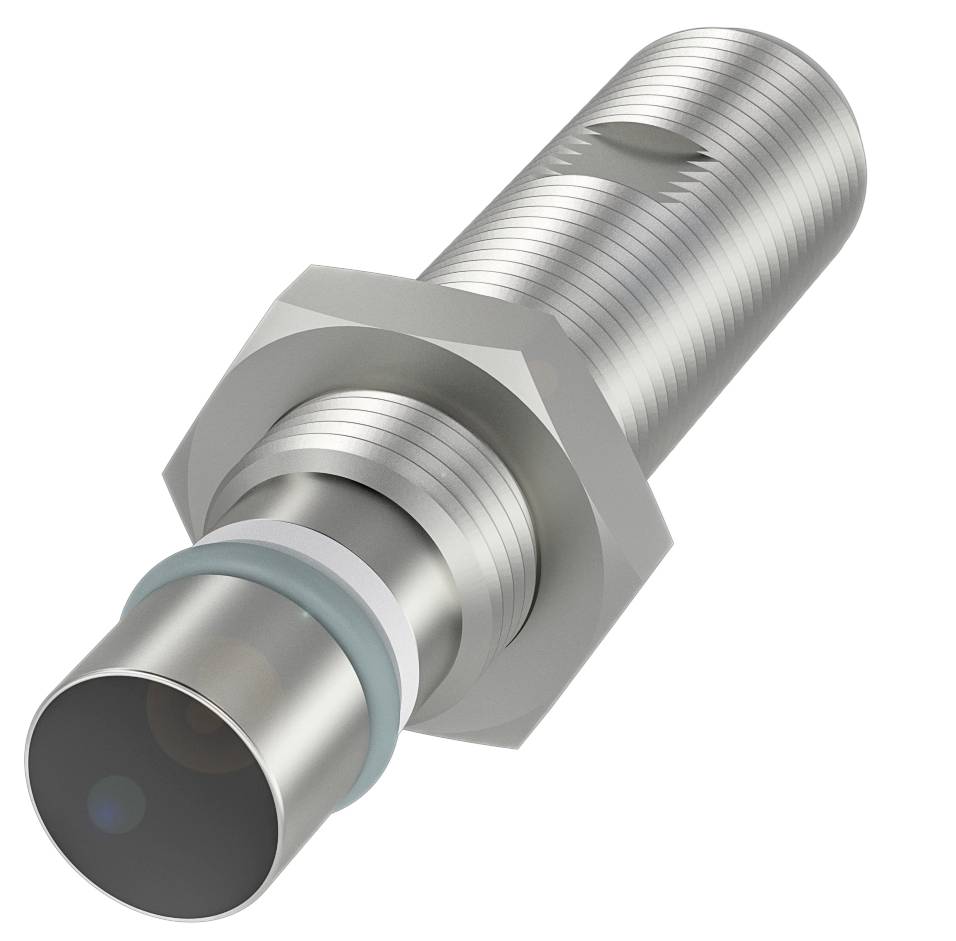

BALLUFF senzor Induktivní BHS B265V-PSD15-S04 BHS0061 M12 zarovnaná PNP, zavírač (Ø x d) 12 mm x 56 mm Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
senzor
Provozní napětí max.
30 V/DC
spínací vzdálenost (max.)
1.5 mm
Výstupy
PNP, zavírač
Datasheety: (PDF)
Počet
Celková cena (4 566,12 Kč / kus)
4 566,12 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BHS0061 pro použití odolná proti vysokému tlaku
- Rozměry: Ø 12 x 56 mm
- Tvar M12x1
- Montáž: Zarovnaná
- Dosah: 1.5 mm
- Montážní délka od 15 mm
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 12 x 56 mm
- Aktivní plocha, materiál: Keramika
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Tvar M12x1
- Provozní napětí UB: 10... 30 VDC
- Odolnost proti tlaku max. 500 bar
- Montáž: Zarovnaná
- Montážní délka od 15 mm
- Materiál pouzdra: Ušlechtilá ocel
- Dosah: 1.5 mm
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 400 Hz
- Typ ochrany: IP68
- Teplota okolí: -25 až 120 °C
- Doplňkové vlastnosti:
- Rozměry: Ø 12 x 56 mm
- Upevnění M12x1
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: ne
- Výstupní odpor Ra: 33.0 kOhm + 2D
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 20 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Nejnižší provozní proud v: 0 mA
- Max. Zatížení pro UE: 0.5 μF
- Proud naprázdno IO max., tlumený: 8 mA
- Proud naprázdno IO max., neutlumený: 8 mA
- Zbytkový proud lr max. 10 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 400 Hz
- Napětí v případě potřeby max.: 2.5 V.
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 1.21 mm
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 1.5 mm
- Odstup realistického spínače Sr: 1.5 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 15 %
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 500 a)
- Aktivní plocha, materiál: Keramika
- Utahovací moment 15 Nm ± 10 %
- Velikost: M12x1
- Délka připevnění: 24.50 mm
- Montáž: Jednoduše instalovatelná
- Materiál pouzdra: Ušlechtilá ocel
- Materiál opěrného kroužku: PTFE
- Těsnicí kroužek, rozměry: 6.75 × 1.78 mm
- Odolnost proti tlaku max. 500 bar
- Odolnost proti tlaku, poznámka: Odolná vůči tlaku oleje
- Druh obalu
Piece
- Kategorie produktu
senzor
- Typ
BHS B265V-PSD15-S04
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- spínací vzdálenost (max.)
1.5 mm
- Výstupy
PNP, zavírač
- Materiál pouzdra
nerezová ocel
keramika
- Provedení
Induktivní
- Vlastnosti materiálu
nerezové
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M12
- Připojení
M12, 4pólové
- Vlastnosti
Odolný vůči oleji
- Min. teplota
-25 °C
- Max. teplota
120 °C
IP68
- Délka
56 mm
- (Ø)
12 mm
- Rozm.
(Ø x d) 12 mm x 56 mm
- Obsah
1 ks
- Jmenovité napětí
24 V
- Spínací frekvence
400 Hz
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417196 BALLUFF senzor Induktivní BHS B265V-PSD15-S04 BHS0061 M12 zarovnaná PNP, zavírač (Ø x d) 12 mm x 56 mm Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417196 BALLUFF senzor Induktivní BHS B265V-PSD15-S04 BHS0061 M12 zarovnaná PNP, zavírač (Ø x d) 12 mm x 56 mm Piece
Popis
Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Indukční snímač, Ø 12 x 56 mm, konektor, spínací kontakt (NO), jmenovitá spínací vzdálenost Sn=1.5 mm, zarovnaná, 500 bar, odolná vůči tlaku oleje, materiál pouzdra = nerezová ocel, aktivní plocha, materiál = keramika
