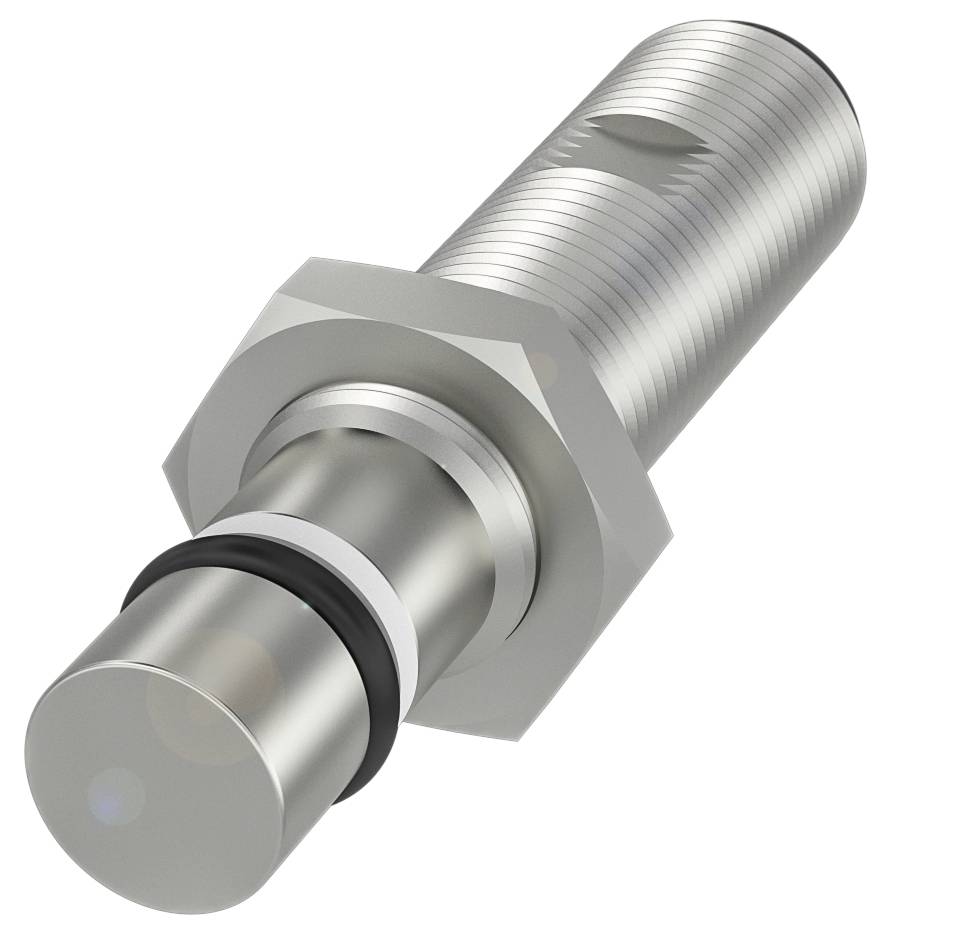

Name: BALLUFF senzor Induktivní BHS B249V-PSD15-S04 BHS005Y M12 zarovnaná PNP, zavírač (Ø x d) 12 mm x 56 mm Piece
Brand: BALLUFF
SKU: 3417148
Availability: BackOrder

Hlavní benefity

Válcové provedení Balluff BHS005Y pro použití odolná proti vysokému tlaku

Rozměry: Ø 12 x 56 mm
Tvar M12x1
Montáž: Zarovnaná
Dosah: 1.5 mm
Montážní délka od 18 mm

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 12 x 56 mm
Aktivní plocha, materiál: Keramika
Připojení: Konektor, zástrčka M12x1, 4-pólová
Tvar M12x1
Provozní napětí UB: 10... 30 VDC
Odolnost proti tlaku max. 500 bar
Montáž: Zarovnaná
Montážní délka od 18 mm
Materiál pouzdra: Ušlechtilá ocel
Dosah: 1.5 mm
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 400 Hz
Typ ochrany: IP68
Teplota okolí: -25 až 120 °C
Doplňkové vlastnosti:
Rozměry: Ø 12 x 56 mm
Upevnění M12x1
Zobrazení provozního napětí: ne
Ukazatel funkcí: ne
Výstupní odpor Ra: 33.0 kOhm + 2D
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 20 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zatížení pro UE: 0.5 μF
Proud naprázdno IO max., tlumený: 8 mA
Proud naprázdno IO max., neutlumený: 8 mA
Zbytkový proud lr max. 10 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 400 Hz
Napětí v případě potřeby max.: 2.5 V.
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 1.21 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 1.5 mm
Odstup realistického spínače Sr: 1.5 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 15 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 500 a)
Aktivní plocha, materiál: Keramika
Utahovací moment 15 Nm ± 10 %
Velikost: M12x1
Délka připevnění: 21.50 mm
Montáž: Jednoduše instalovatelná
Materiál pouzdra: Ušlechtilá ocel
Materiál opěrného kroužku: PTFE
Těsnicí kroužek, rozměry: 6.75 × 1.78 mm
Odolnost proti tlaku max. 500 bar
Odolnost proti tlaku, poznámka: Odolná vůči tlaku oleje

Druh obalu: Piece

Kategorie produktu: senzor

Typ: BHS B249V-PSD15-S04

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

spínací vzdálenost (max.): 1.5 mm

Výstupy: PNP, zavírač

Materiál pouzdra: nerezová ocel
keramika

Provedení: Induktivní

Způsob konstrukce: zarovnaná

Konstrukční velikost: M12

Připojení: M12, 4pólové

Vlastnosti: Odolný vůči oleji

Min. teplota: -25 °C

Max. teplota: 120 °C

: IP68

Délka: 56 mm

(Ø): 12 mm

Rozm.: (Ø x d) 12 mm x 56 mm

Obsah: 1 ks

Jmenovité napětí: 24 V

Spínací frekvence: 400 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417148 BALLUFF senzor Induktivní BHS B249V-PSD15-S04 BHS005Y M12 zarovnaná PNP, zavírač (Ø x d) 12 mm x 56 mm Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417148 BALLUFF senzor Induktivní BHS B249V-PSD15-S04 BHS005Y M12 zarovnaná PNP, zavírač (Ø x d) 12 mm x 56 mm Piece

Popis

Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Indukční snímač, Ø 12 x 56 mm, konektor, spínací kontakt (NO), jmenovitá spínací vzdálenost Sn=1.5 mm, zarovnaná, 500 bar, odolná vůči tlaku oleje, materiál pouzdra = nerezová ocel, aktivní plocha, materiál = keramika
