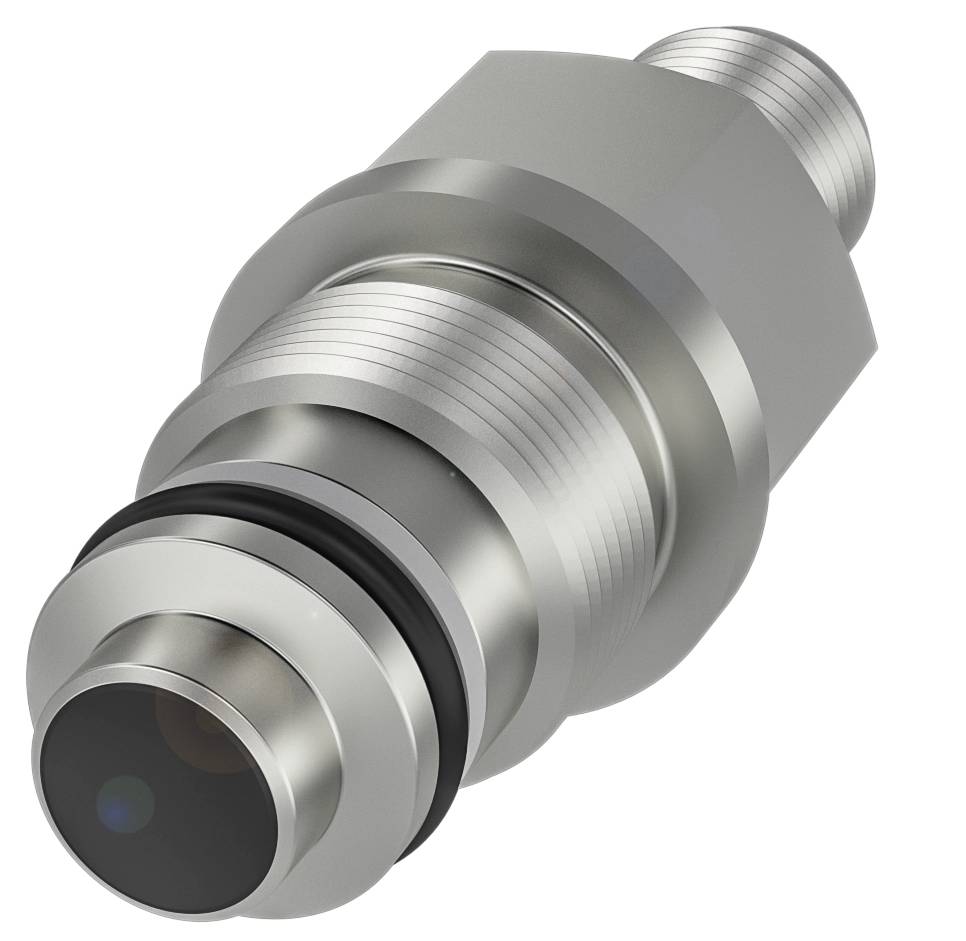

Name: BALLUFF senzor Induktivní BES 516-300-S308-S4-D BHS004J M18 x 1 zarovnaná PNP, zavírač (Ø x v) 18 mm x 55 m Piece
Brand: BALLUFF
SKU: 3417021
Availability: BackOrder

Hlavní benefity

Vysokotlaké indukční senzory Balluff BHS004J

Rozměry: Ø 18 x 55 mm
Tvar M18x1
Montáž: Zarovnaná
Dosah: 1.5 mm
Spínací výstup: PNP spínací kontakt (NO)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 18 x 55 mm
Aktivní plocha, materiál: EP
Připojení: Konektor, zástrčka M12x1, 4-pólová
Tvar M18x1
Provozní napětí UB: 10... 30 VDC
Odolnost proti tlaku max. 500 bar
Montáž: Zarovnaná
Materiál pouzdra: Nerezová ocel (1.4104)
Dosah: 1.5 mm
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 2000 Hz
Typ ochrany: IP68
Teplota okolí: -25 až 80 °C
Doplňkové vlastnosti:
Rozměry: Ø 18 x 55 mm
Upevnění M18x1
Zobrazení provozního napětí: ne
Ukazatel funkcí: ne
Výstupní odpor Ra: 150.0 kOhm
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 50 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zátěžový kapacita pro UE: 1 μF
Proud naprázdno IO max., tlumený: 8 mA
Proud naprázdno IO max., neutlumený: 3 mA
Zbytkový proud lr max. 10 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 2000 Hz
Napětí v případě potřeby max.: 2.1 V.
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 1.2 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 1.5 mm
Odstup realistického spínače Sr: 1.5 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 855 a)
Aktivní plocha, materiál: EP
Utahovací moment 40 Nm ± 10 %
Velikost: M18x1
Délka připevnění: 10.50 mm
Montáž: Jednoduše instalovatelná
Materiál pouzdra: Nerezová ocel (1.4104)
Těsnicí materiál: NBR 60-80
Materiál opěrného kroužku: PTFE
Těsnicí kroužek, rozměry: 12.42 × 1.78 mm
Odolnost proti tlaku max. 500 bar
Odolnost proti tlaku, poznámka: Odolná vůči tlaku oleje

Druh obalu: Piece

Kategorie produktu: senzor

Typ: BES 516-300-S308-S4-D

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

spínací vzdálenost (max.): 1.5 mm

Výstupy: PNP, zavírač

Materiál pouzdra: nerezová ocel
EP

Provedení: Induktivní

Vlastnosti materiálu: odolné proti oleji

Způsob konstrukce: zarovnaná

Konstrukční velikost: M18 x 1

Připojení: M12, 4pólové

Min. teplota: -25 °C

Max. teplota: 80 °C

: IP68

Délka: 55 mm

V: 55 m

(Ø): 18 mm

Rozm.: (Ø x v) 18 mm x 55 m

Obsah: 1 ks

Jmenovité napětí: 24 V

Spínací frekvence: 2000 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417021 BALLUFF senzor Induktivní BES 516-300-S308-S4-D BHS004J M18 x 1 zarovnaná PNP, zavírač (Ø x v) 18 mm x 55 m Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417021 BALLUFF senzor Induktivní BES 516-300-S308-S4-D BHS004J M18 x 1 zarovnaná PNP, zavírač (Ø x v) 18 mm x 55 m Piece

Popis

Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Indukční snímač, Ø 18 x 55 mm, konektor, spínací kontakt (NO), jmenovitá spínací vzdálenost Sn=1.5 mm, zarovnaná, 500 bar, odolná vůči tlaku oleje, materiál pouzdra=nerezová ocel (1.4104), aktivní plocha, materiál=EP

Tento text byl přeložen strojově.

Popis

Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Indukční snímač, Ø 18 x 55 mm, konektor, spínací kontakt (NO), jmenovitá spínací vzdálenost Sn=1.5 mm, zarovnaná, 500 bar, odolná vůči tlaku oleje, materiál pouzdra=nerezová ocel (1.4104), aktivní plocha, materiál=EP

Tento text byl přeložen strojově.
