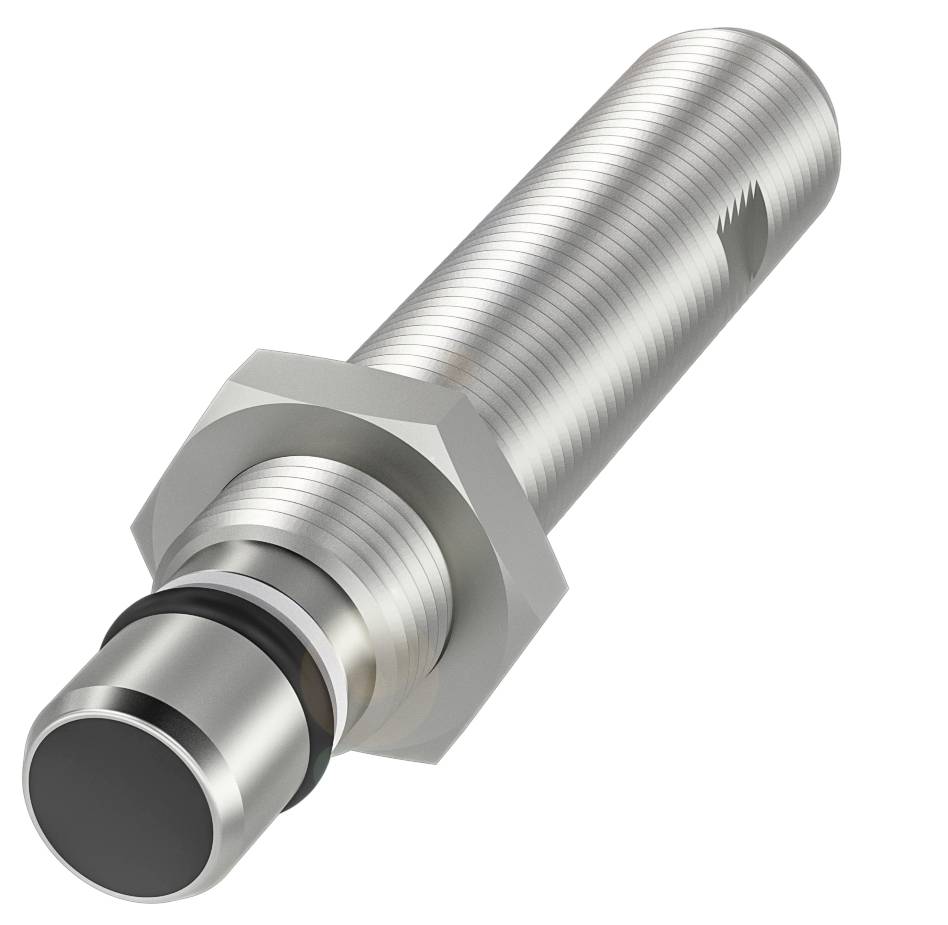

BALLUFF senzor Induktivní BES 516-300-S281-S4-D BHS0037 M12 zarovnaná NPN, zavírač (Ø x d) 12 mm x 69 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
senzor
Provozní napětí max.
30 V/DC
Výstupy
NPN, zavírač
spínací vzdálenost (max.)
1.5 mm
Provedení
Induktivní
Datasheety: (PDF)
Počet
Celková cena (4 566,12 Kč / kus)
4 566,12 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Vysokotlaké indukční senzory Balluff BHS0037
- Rozměry: Ø 12 x 69 mm
- Tvar M12x1
- Montáž: Zarovnaná
- Dosah: 1.5 mm
- Spínací výstup: NPN spínací kontakt (NO)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 12 x 69 mm
- Aktivní plocha, materiál: EP
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Tvar M12x1
- Provozní napětí UB: 10... 30 VDC
- Odolnost proti tlaku max. 500 bar
- Montáž: Zarovnaná
- Materiál pouzdra: Nerezová ocel (1.4104)
- Dosah: 1.5 mm
- Spínací výstup: NPN spínací kontakt (NO)
- Spínací frekvence: 1000 Hz
- Typ ochrany: IP68
- Teplota okolí: -25 až 80 °C
- Doplňkové vlastnosti:
- Rozměry: Ø 12 x 69 mm
- Upevnění M12x1
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: ne
- Výstupní odpor Ra: 33.0 kOhm
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 10 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Nejnižší provozní proud v: 0 mA
- Max. Zátěžový kapacita pro UE: 1 μF
- Proud naprázdno IO max., tlumený: 10 mA
- Proud naprázdno IO max., neutlumený: 2 mA
- Zbytkový proud lr max. 80 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 1000 Hz
- Napětí v případě potřeby max.: 1.5 V.
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 1.2 mm
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 1.5 mm
- Odstup realistického spínače Sr: 1.5 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 10 %
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 1120 a)
- Aktivní plocha, materiál: EP
- Utahovací moment 15 Nm ± 10 %
- Velikost: M12x1
- Délka připevnění: 55.00 mm
- Montáž: Jednoduše instalovatelná
- Materiál pouzdra: Nerezová ocel (1.4104)
- Materiál opěrného kroužku: PTFE
- Těsnicí kroužek, rozměry: 5.3 × 2.4 mm
- Odolnost proti tlaku max. 500 bar
- Odolnost proti tlaku, poznámka: Odolná vůči tlaku oleje
- Kategorie produktu
senzor
- Typ
BES 516-300-S281-S4-D
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Výstupy
NPN, zavírač
- spínací vzdálenost (max.)
1.5 mm
- Spínací frekvence
1000 Hz
- Provedení
Induktivní
- Připojení
M12, 4pólové
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M12
- Materiál pouzdra
nerezová ocel
EP
- Typ kontaktu
1 spínací kontakt
IP68
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Délka
69 mm
- (Ø)
12 mm
- Rozm.
(Ø x d) 12 mm x 69 mm
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416949 BALLUFF senzor Induktivní BES 516-300-S281-S4-D BHS0037 M12 zarovnaná NPN, zavírač (Ø x d) 12 mm x 69 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416949 BALLUFF senzor Induktivní BES 516-300-S281-S4-D BHS0037 M12 zarovnaná NPN, zavírač (Ø x d) 12 mm x 69 mm
Popis
Naše vysoce odolná indukční senzory BHS vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. při kontrole koncové polohy na hydraulických válcích nebo při sledování polohy ventilu. Umožňuje jejich zatížitelnost díky dílům pouzdra, které jsou odolné vůči média, a speciální postup těsnění. Pro vaše individuální použití vám nabízíme různé typy konstrukce a rozsáhlý program s různými průměry krytu a velikostmi závitů. Rozměry = Ø 12 x 69 mm, konstrukce = M12x1, montáž = zarovnaná, dosah = 1.5 mm, spínací výstup = NPN spínač (NO), spínací frekvence = 1000 Hz, materiál pouzdra = nerezová ocel (1.4104), aktivní plocha, materiál = EP, připojení = konektor, M12x1 konektor, 4 pólů, provozní napětí Ub = 10... 30 VDC, okolní teplota = -25... 80 °C, odolnost proti tlaku max. = 500 bar, stupeň krytí = IP68, CE, UKCA, cULus, WEEE
