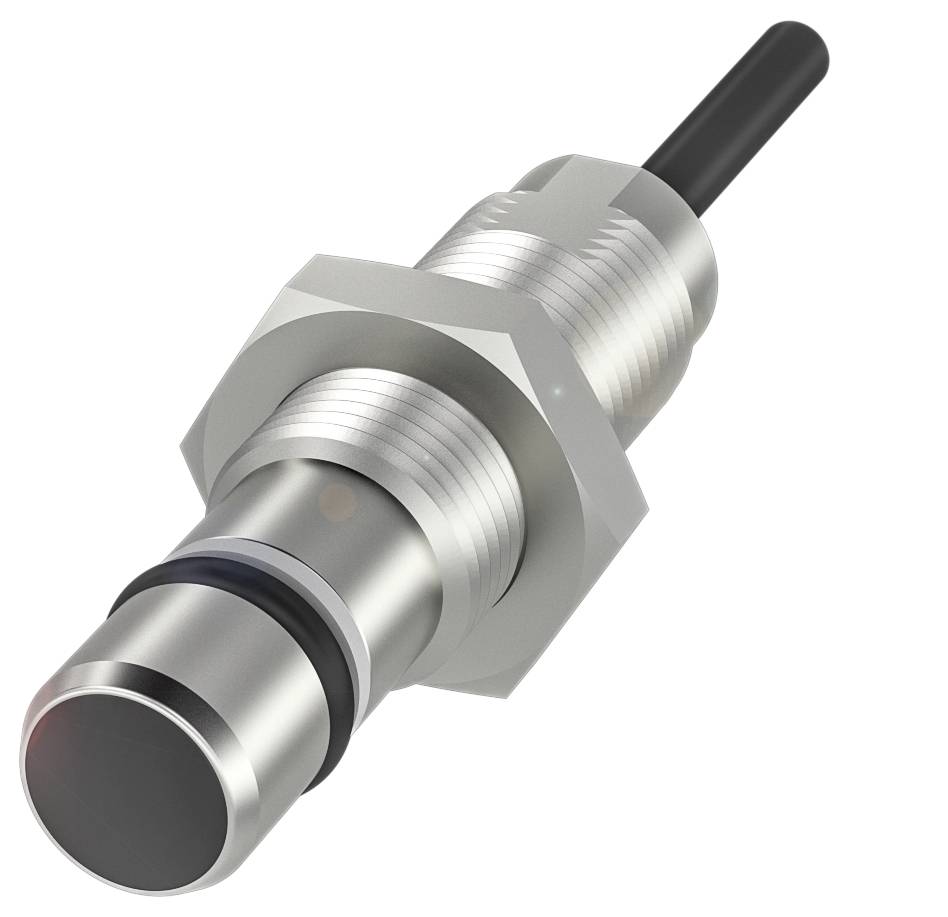

Name: BALLUFF senzor Induktivní BES 516-300-S240-D-PU-03 BHS002H zarovnaná PNP, zavírač (Ø x d) 12 mm x 47 mm
Brand: BALLUFF
SKU: 3417013
Availability: BackOrder

Hlavní benefity

Vysokotlaké indukční senzory Balluff BHS002H

Rozměry: Ø 12 x 47 mm
Tvar M12x1
Montáž: Zarovnaná
Dosah: 1.5 mm
Spínací výstup: PNP spínací kontakt (NO)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 12 x 47 mm
Aktivní plocha, materiál: EP
Připojení: Kabel, 3.00 m, PUR
Tvar M12x1
Provozní napětí UB: 10... 30 VDC
Odolnost proti tlaku max. 500 bar
Montáž: Zarovnaná
Materiál pouzdra: Ušlechtilá ocel
Dosah: 1.5 mm
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 2000 Hz
Typ ochrany: IP68
Teplota okolí: -25 až 80 °C
Doplňkové vlastnosti:
Rozměry: Ø 12 x 47 mm
Upevnění M12x1
Zobrazení provozního napětí: ne
Ukazatel funkcí: ne
Výstupní odpor Ra: 150.0 kOhm
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 50 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zátěžový kapacita pro UE: 1 μF
Proud naprázdno IO max., tlumený: 8 mA
Proud naprázdno IO max., neutlumený: 3 mA
Zbytkový proud lr max. 10 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 2000 Hz
Napětí v případě potřeby max.: 2.2 V.
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 1.2 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 1.5 mm
Odstup realistického spínače Sr: 1.5 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 855 a)
Aktivní plocha, materiál: EP
Utahovací moment 20 Nm ± 10 %
Velikost: M12x1
Délka připevnění: 20.00 mm
Montáž: Jednoduše instalovatelná
Typ připojení: Kabel, 3.00 m, PUR
Průměr kabelu D: 3.50 mm
Délka kabelu L: 3 m.
Materiál pouzdra: Ušlechtilá ocel
Materiál pláště: PUR
Počet vodičů: 3
Průřez kabelu: 0.14 mm²
Materiál opěrného kroužku: PTFE
Těsnicí kroužek, rozměry: 5.85 × 2.4 mm
Odolnost proti tlaku max. 500 bar
Odolnost proti tlaku, poznámka: Odolná vůči tlaku oleje

Kategorie produktu: senzor

Typ: BES 516-300-S240-D-PU-03

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Typ kontaktu: 1 PNP

spínací vzdálenost (max.): 1.5 mm

Výstupy: PNP, zavírač

Materiál pouzdra: nerezová ocel
EP

Provedení: Induktivní

Způsob konstrukce: zarovnaná

Připojení: kabel

Délka kabelu: 3 m

Min. teplota: -25 °C

Max. teplota: 80 °C

: IP68

Délka: 47 mm

(Ø): 12 mm

Rozm.: (Ø x d) 12 mm x 47 mm

Obsah: 1 ks

Jmenovité napětí: 24 V

Spínací frekvence: 2000 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417013 BALLUFF senzor Induktivní BES 516-300-S240-D-PU-03 BHS002H zarovnaná PNP, zavírač (Ø x d) 12 mm x 47 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417013 BALLUFF senzor Induktivní BES 516-300-S240-D-PU-03 BHS002H zarovnaná PNP, zavírač (Ø x d) 12 mm x 47 mm

Popis

Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Rozměry=Ø 12 x 47 mm, typ=M12x1, montáž=zarovnaná, dosah=1.5 mm, spínací výstup=PNP spínací kontakt (NO), spínací frekvence = 2000 Hz, materiál krytu = ušlechtilá ocel, aktivní plocha, materiál = EP, připojení = kabel, 3.00 m, PUR, provozní napětí Ub=10... 30 VDC, okolní teplota=-25... 80 °C, pevnost tisku max.=500 bar, stupeň krytí = IP68, soulad = CECULUSEACWEEE
