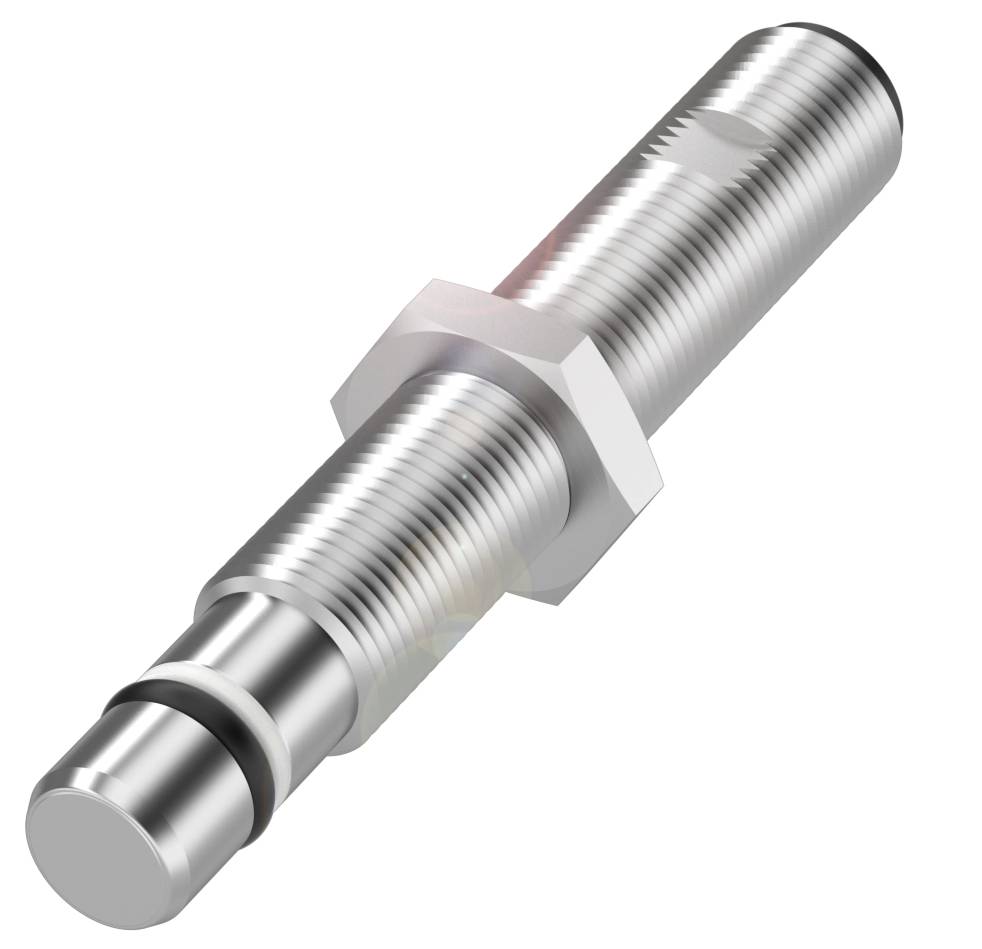

BALLUFF senzor Induktivní BES 516-300-S135-S4-D BHS001L M12 zarovnaná PNP, zavírač (Ø x v) 12 mm x 78 m Piece

Hlavní benefity

Vysokotlaké indukční senzory Balluff BHS001L

Rozměry: Ø 12 x 78 mm
Tvar M12x1
Montáž: Zarovnaná
Dosah: 1.5 mm
Spínací výstup: PNP spínací kontakt (NO)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 12 x 78 mm
Aktivní plocha, materiál: EP
Připojení: Konektor, zástrčka M12x1, 4-pólová
Tvar M12x1
Provozní napětí UB: 10... 30 VDC
Odolnost proti tlaku max. 500 bar
Montáž: Zarovnaná
Materiál pouzdra: Ušlechtilá ocel
Dosah: 1.5 mm
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 1000 Hz
Typ ochrany: IP68
Teplota okolí: -25 až 80 °C
Doplňkové vlastnosti:
Rozměry: Ø 12 x 78 mm
Upevnění M12x1
Zobrazení provozního napětí: ne
Ukazatel funkcí: ne
Výstupní odpor Ra: 33.0 kOhm + D.
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 10 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zatížení pro UE: 0.5 μF
Proud naprázdno IO max., tlumený: 10 mA
Proud naprázdno IO max., neutlumený: 1 mA
Zbytkový proud lr max. 10 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 1000 Hz
Napětí v případě potřeby max.: 1.5 V.
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 1.2 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 1.5 mm
Odstup realistického spínače Sr: 1.5 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 720 a)
Aktivní plocha, materiál: EP
Utahovací moment 15 Nm ± 10 %
Velikost: M12x1
Délka připevnění: 43.60 mm
Montáž: Jednoduše instalovatelná
Materiál pouzdra: Ušlechtilá ocel
Materiál opěrného kroužku: PTFE
Těsnicí kroužek, rozměry: 5.85 × 2.4 mm
Odolnost proti tlaku max. 500 bar
Odolnost proti tlaku, poznámka: Odolná vůči tlaku oleje

Druh obalu: Piece

Kategorie produktu: senzor

Typ: BES 516-300-S135-S4-D

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Typ kontaktu: 1 PNP

spínací vzdálenost (max.): 1.5 mm

Výstupy: PNP, zavírač

Materiál pouzdra: nerezová ocel
EP

Provedení: Induktivní

Vlastnosti materiálu: nerezové

Způsob konstrukce: zarovnaná

Konstrukční velikost: M12

Připojení: M12, 4pólové

Min. teplota: -25 °C

Max. teplota: 80 °C

: IP68

Délka: 78 mm

V: 78 m

(Ø): 12 mm

Rozm.: (Ø x v) 12 mm x 78 m

Obsah: 1 ks

Jmenovité napětí: 24 V

Spínací frekvence: 1000 Hz

UKCA: Ano
