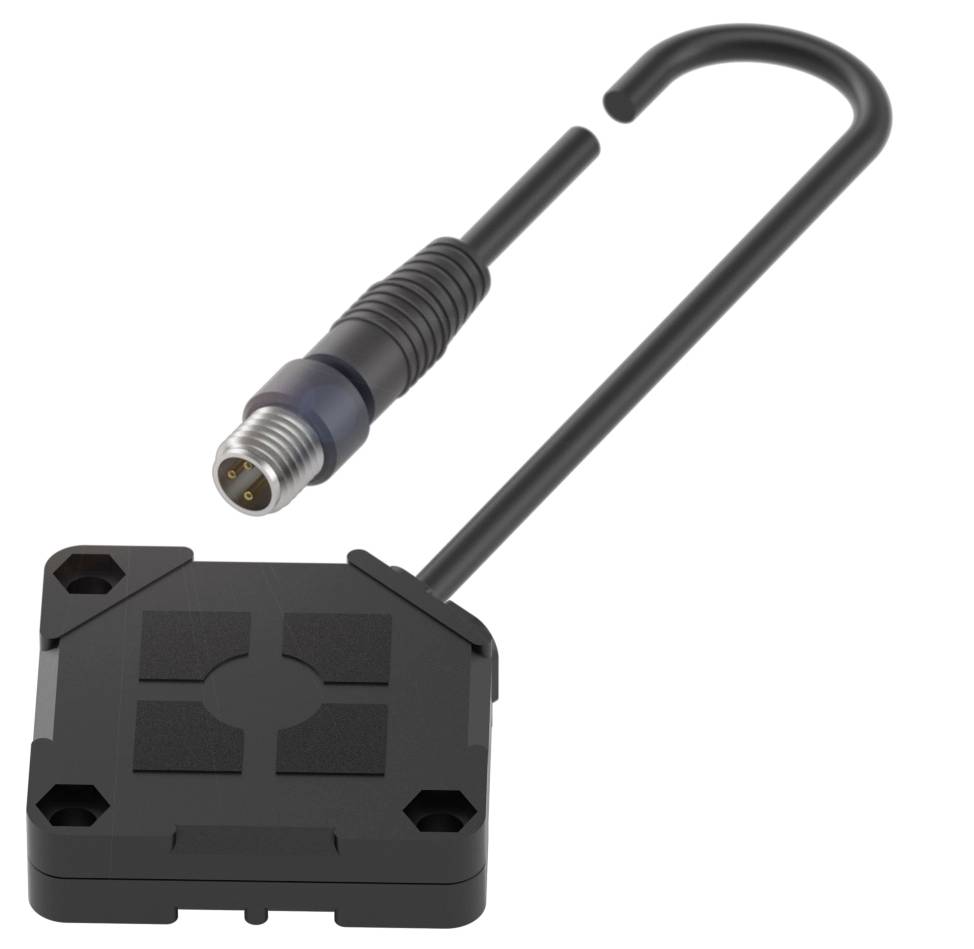

BALLUFF kapacitní snímač Kapacitní BCS0135 BCS0135 zarovnaná PNP (d x š x v) 10.00 x 40.00 x 40.00 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kapacitní snímač
Provozní napětí max.
30.0 V
Výstupy
PNP
Provedení
Kapacitní
Připojení
zástrčka
Datasheety: (PDF)
Počet
Celková cena (3 400,83 Kč / kus)
3 400,83 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Kvádrové provedení z plastu Balluff BCS0135
- Připojení: Kabel s konektorem, konektor M8x1, 3-pólový, 0.30 m, PUR
- Rozměry: 40 x 40 x 10 mm
- Montáž: Zarovnaná na vnější stěně nádoby
- Spínací výstup: PNP rozpínací kontakt (NC)
- Řada: Q40
Technické parametry
- Hlavní vlastnosti:Rozměry: 40 x 40 x 10 mm
- Aktivní plocha, materiál: PBT
- Připojení: Kabel s konektorem, konektor M8x1, 3-pólový, 0.30 m, PUR
- Řada: Q40
- Provozní napětí UB: 10... 30 VDC
- Montáž: Zarovnaná na vnější stěně nádoby
- Funkce: Smart Level 50
- Materiál pouzdra: PBT
- Spínací výstup: PNP rozpínací kontakt (NC)
- Spínací frekvence: 10 Hz
- Ochrana: IP67
- Citlivost: Nastavitelná v závislosti na použitém měření
- Okolní teplota: -5... 85 °C.
- Další vlastnosti: Elektricky vodivá média
- Kompenzace pěnových a přiléhacích
- Doplňkové vlastnosti:
- Rozsah dodávky: Montážní návod k obsluze |šroubovák
- Rozměry: 40 x 40 x 10 mm
- Zobrazení provozního napětí: Ano
- Ukazatel funkcí: Ano
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 200 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Max. Zatížení pro UE: 10 μF
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 10 Hz
- Napětí v případě potřeby max.: 2.5 V.
- Připojení: Zástrčka M8x1, 3-pólová
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Teplotní drift max. (% str): 20 % [-5…55 °C]
- MTTF (40 °C): 441 a)
- Aktivní plocha, materiál: PBT
- Konstrukční velikost: Tvar quaderu
- Montáž: Zarovnaná na vnější stěně nádoby
- Spínací výstup: PNP rozpínací kontakt (NC)
- Průměr kabelu D: 3.00 mm
- Délka kabelu L: 0.3 m.
- Materiál pouzdra: PBT
- Materiál pláště: PUR
- Ochrana: IP67
- Okolní teplota: -5... 85 °C.
- Stupeň znečištění: 3
- Počet pinů: 3
- Řada: Q40
- Proud naprázdno IO max. Při UE: 11.0 mA
- Další vlastnosti: Elektricky vodivá média |pěna a |kompenzace za ručení
- Citlivost: Nastavitelná v závislosti na použitém měření
- Materiál víka: PBT
- Kategorie produktu
kapacitní snímač
- Typ
BCS0135
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
PNP
- Délka kabelu
0.30 m
- Spínací frekvence
10 Hz
- Provedení
Kapacitní
- Připojení
zástrčka
- Způsob konstrukce
zarovnaná
- Materiál pouzdra
PBT
- Typ kontaktu
1 PNP
IP67
- Min. teplota
-5 °C
- Max. teplota
85 °C
- Délka
10.00 mm
- Šířka
40.00 mm
- V
40.00 mm
- Rozm.
(d x š x v) 10.00 x 40.00 x 40.00 mm
- Hloubka
10 m
- Materiál pláště
PUR
- Jmenovité napětí
30.0 V
- Provozní napětí
24 V/DC
- Provozní proud
100 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416762 BALLUFF kapacitní snímač Kapacitní BCS0135 BCS0135 zarovnaná PNP (d x š x v) 10.00 x 40.00 x 40.00 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416762 BALLUFF kapacitní snímač Kapacitní BCS0135 BCS0135 zarovnaná PNP (d x š x v) 10.00 x 40.00 x 40.00 mm
Popis
Tyto kapacitní senzory pro zjištění hladiny rozpoznají pomocí aktivní plochy bezdotykově snímací produkt, sypký materiál nebo kapaliny pomocí skleněných a plastových stěn. Rozměry=40 x 40 x 10 mm, konstrukční řada=Q40, montáž=zarovnaná na vnější stěně nádoby, připojení=kabel s konektorem, M8x1 zástrčka, 3 pólů, délka 0.30 m, PUR, spínací výstup = PNP otevírač (NC), spínací frekvence = 10 Hz, citlivost = nastavitelná, funkce = Smart Level Smart 50, dodatečné vlastnosti = elektricky vodivá kompenzace pěny a přilnavosti, materiál pouzdra = PBT, aktivní plocha, materiál = PBT, okolní teplota =-5... 85 °C, provozní napětí UB=10... 30 VDC, schválení/soulad = CEcULUSWEEE, stupeň krytí=IP67
