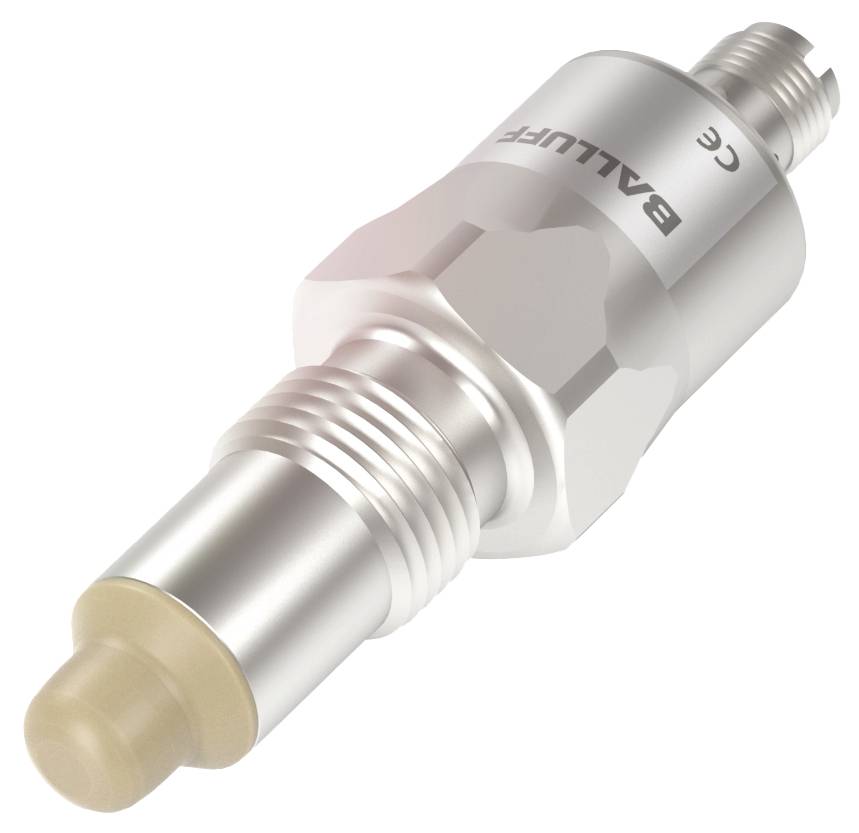

BALLUFF kapacitní snímač Kapacitní BCS011F BCS011F M30 nezarovnaná PNP (Ø x v) 30 mm x 96 m
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kapacitní snímač
Provozní napětí max.
30.0 V
Výstupy
PNP
Provedení
Kapacitní
Připojení
zástrčka
Datasheety: (PDF)
Počet
Celková cena (8 756,20 Kč / kus)
8 756,20 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Balluff BCS011F pro detekci hladiny elektricky vodivých kapalin (technologie smart level Smart level)
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Rozměry: Ø 30 x 96 mm
- Montáž: Nezarovnaná
- Spínací výstup: PNP spínací kontakt (NO)
- Řada: S04
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 30 x 96 mm
- Aktivní plocha, materiál: PEEK
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Řada: S04
- Provozní napětí UB: 12... 30 VDC
- Montáž: Nezarovnaná
- Funkce: Smart Level 100
- Materiál pouzdra: Nerezová ocel (1.4404)
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 5 Hz
- Typ ochrany: IP68
- Citlivost: V závislosti na použitém měření
- Okolní teplota: -40 85 °C
- Další vlastnosti: Elektricky vodivá média
- Kompenzace pěnových a přiléhacích
- Doplňkové vlastnosti:
- Rozsah dodávky: Návod k montáži
- Rozměry: Ø 30 x 96 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: Ano
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 50 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 200 ms
- Provozní napětí UB: 12... 30 VDC
- Kategorie použití: DC-13
- Max. Zatížení pro UE: 0.33 μF
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 5 Hz
- Případ napětí statický max.: 2 V.
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- MTTF (40 °C): 94 a)
- Aktivní plocha, materiál: PEEK
- Utahovací moment: 20…25 Nm
- Velikost: D30,0
- Montáž: Nezarovnaná
- Spínací výstup: PNP spínací kontakt (NO)
- Materiál pouzdra: Nerezová ocel (1.4404)
- Ochrana: IP68, IP69K na výstupu konektoru
- Okolní teplota: -40 85 °C
- Stupeň znečištění: 3
- Počet pinů: 4
- Možnost nastavení: Možnost nákladné
- Řada: S04
- Proud naprázdno IO max. Při UE: 17.0 mA
- Další vlastnosti: Elektricky vodivá média |pěna a |kompenzace za ručení
- Citlivost: V závislosti na použitém měření
- Materiál víka: Ušlechtilá ocel (1.4404)
- Závit (a): G 1/2"
- Odolnost proti tlaku max. 16 bar
- Maximální teplota média 105 °C.
- Kategorie produktu
kapacitní snímač
- Typ
BCS011F
- Min. provozní napětí
12.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
12.0 - 30.0 V
- Výstupy
PNP
- Spínací frekvence
5 Hz
- Provedení
Kapacitní
- Připojení
zástrčka
- Způsob konstrukce
nezarovnaná
- Konstrukční velikost
M30
- Vlastnosti materiálu
nerezové
- Materiál pouzdra
nerezová ocel
- Typ kontaktu
1 PNP
IP68
- Min. teplota
-40 °C
- Max. teplota
85 °C
- Délka
96.00 mm
- Šířka
96 mm
- V
96 m
- (Ø)
30 mm
- Rozm.
(Ø x v) 30 mm x 96 m
- Jmenovité napětí
30.0 V
- Provozní napětí
24 V/DC
- Provozní proud
50 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416770 BALLUFF kapacitní snímač Kapacitní BCS011F BCS011F M30 nezarovnaná PNP (Ø x v) 30 mm x 96 m
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416770 BALLUFF kapacitní snímač Kapacitní BCS011F BCS011F M30 nezarovnaná PNP (Ø x v) 30 mm x 96 m
Popis
Tyto kapacitní senzory pro zjištění hladiny rozpoznají pomocí aktivní plochy produkt, sypký materiál nebo kapaliny, které se mají bez dotyku odepnout. Díky kulovitému elektrickému poli jsou přilnavá místa na aktivní ploše senzoru účinně kompenzována. Rozměry=Ø 30 x 96 mm, konstrukční řada=S04, závit (a)=G 1/2", montáž=nezarovnaná, připojení=konektor, zástrčka M12x1, 12pólová 4, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 5 Hz, citlivost = medicinální, teachovatelná, funkce=Smart Level Smart 100, doplňkové vlastnosti=elektricky vodivá pěna a kompenzace nákladů na CIP/SIP, materiál krytu=nerezová ocel (1.4404), aktivní plocha, materiál=PEEK, okolní teplota=-40... 85 °C, provozní napětí UB=12... 30 VDC, schválení/soulad = EHEDG certifikace FDA konformCEWEEEIO-LinkcULus LISTED, stupeň krytí = IP68
