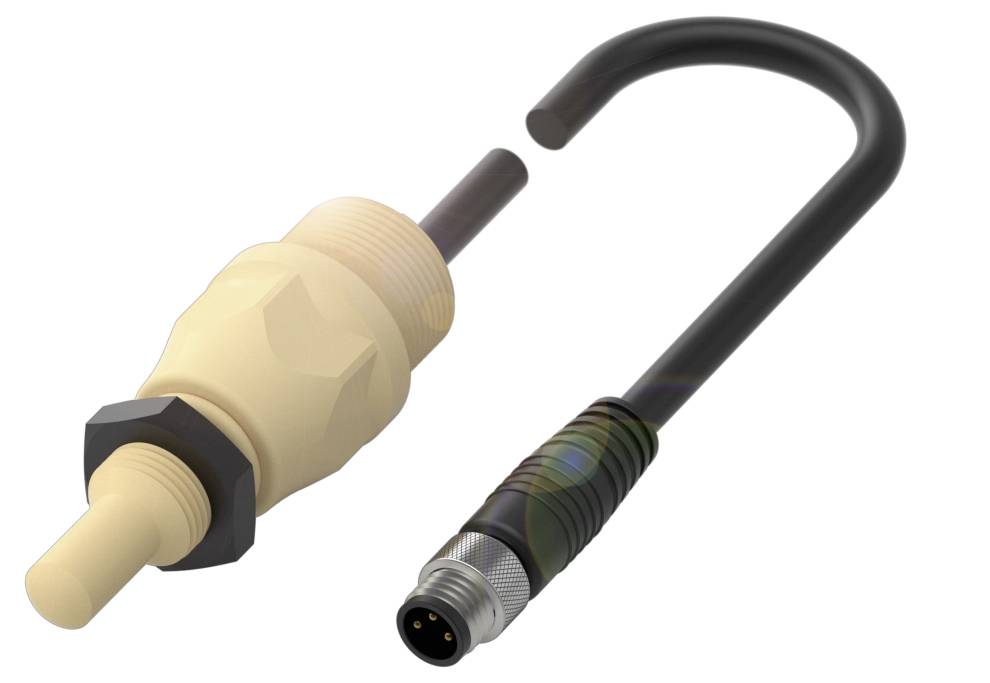

BALLUFF kapacitní snímač Kapacitní BCS0106 BCS0106 M12 nezarovnaná PNP (Ø x d) 12 mm x 62.50 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kapacitní snímač
Provozní napětí max.
30.0 V
Výstupy
PNP
Provedení
Kapacitní
Připojení
M12
Datasheety: (PDF)
Počet
Celková cena (5 045,45 Kč / kus)
5 045,45 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Balluff BCS0106 pro detekci hladiny elektricky vodivých kapalin (technologie smart level Smart level)
- Připojení: Kabel s konektorem, konektor M8x1, 3-pólový, 0.30 m, PUR
- Rozměry: Ø 12 x 62.5 mm
- Montáž: Nezarovnaná
- Spínací výstup: PNP rozpínací kontakt (NC)
- Řada: S44
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 12 x 62.5 mm
- Aktivní plocha, materiál: PEEK
- Připojení: Kabel s konektorem, konektor M8x1, 3-pólový, 0.30 m, PUR
- Řada: S44
- Provozní napětí UB: 10... 30 VDC
- Montáž: Nezarovnaná
- Funkce: Smart Level 15
- Materiál pouzdra: PEEK
- Spínací výstup: PNP rozpínací kontakt (NC)
- Spínací frekvence: 5 Hz
- Ochrana: IP67
- Citlivost: Nastavitelná v závislosti na použitém měření
- Okolní teplota: -5... 105 °C, schváleno UL pouze do 85 °C.
- Další vlastnosti: Elektricky vodivá média
- Kompenzace pěnových a přiléhacích
- Doplňkové vlastnosti:
- Rozsah dodávky: Matice + o-kroužek Ø10x2 |šroubovák
- Rozměry: Ø 12 x 62.5 mm
- Zobrazení provozního napětí: Ano
- Ukazatel funkcí: Ano
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 50 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 100 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Max. Zatížení pro UE: 10 μF
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 5 Hz
- Případ napětí statický max.: 2 V.
- Připojení: Zástrčka M8x1, 3-pólová
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- MTTF (40 °C): 135 a)
- Aktivní plocha, materiál: PEEK
- Utahovací moment 1.5 Nm
- Velikost: M12x1
- Montáž: Nezarovnaná
- Spínací výstup: PNP rozpínací kontakt (NC)
- Průměr kabelu D: 4.70 mm
- Délka kabelu L: 0.3 m.
- Materiál pouzdra: PEEK
- Materiál pláště: PUR
- Ochrana: IP67, aktivní plocha: IP68 10 bar
- Okolní teplota: -5... 105 °C, UL schválení pouze do |85 °C.
- Stupeň znečištění: 3
- Počet pinů: 3
- Řada: S44
- Proud naprázdno IO max. Při UE: 12 mA
- Další vlastnosti: Elektricky vodivá média |pěna a |kompenzace za ručení
- Citlivost: Nastavitelná v závislosti na použitém měření
- Materiál víka: PA
- Závit (a): M12x1
- Kategorie produktu
kapacitní snímač
- Typ
BCS0106
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
PNP
- Délka kabelu
0.30 m
- Spínací frekvence
5 Hz
- Provedení
Kapacitní
- Připojení
M12
- Způsob konstrukce
nezarovnaná
- Konstrukční velikost
M12
- Materiál pouzdra
PEEK
- Typ kontaktu
1 PNP
IP67
- Min. teplota
-5 °C
- Max. teplota
105 °C
- Délka
62.50 mm
- Šířka
62.5 mm
- (Ø)
12 mm
- Rozm.
(Ø x d) 12 mm x 62.50 mm
- Materiál pláště
PUR
- Jmenovité napětí
30.0 V
- Provozní napětí
24 V/DC
- Provozní proud
50 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416670 BALLUFF kapacitní snímač Kapacitní BCS0106 BCS0106 M12 nezarovnaná PNP (Ø x d) 12 mm x 62.50 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416670 BALLUFF kapacitní snímač Kapacitní BCS0106 BCS0106 M12 nezarovnaná PNP (Ø x d) 12 mm x 62.50 mm
Popis
Tyto kapacitní senzory pro zjištění hladiny rozpoznají pomocí aktivní plochy produkt, sypký materiál nebo kapaliny, které se mají bez dotyku odepnout. Díky kulovitému elektrickému poli jsou přilnavá místa na aktivní ploše senzoru účinně kompenzována. Rozměry=Ø 12 x 62.5 mm, konstrukční řada=S44, závit (a)=M12x1, montáž=nezarovnaná, připojení=kabel s konektorem, M8 x 1 konektor, 3 pólů, délka 0.30 m, PUR, spínací výstup=PNP rozpínací kontakt (NC), spínací frekvence = 5 Hz, citlivost = nastavitelná, funkce = Smart Level Smart 15, doplňkové vlastnosti = elektricky vodivá kompenzace pěny a přilnavosti, materiál pouzdra = PEEK, aktivní plocha, materiál = PEEK, okolní teplota =-5... 105 °C, provozní napětí UB=10... 30 VDC, schválení/shoda=CEEWEEE, stupeň krytí=IP67
