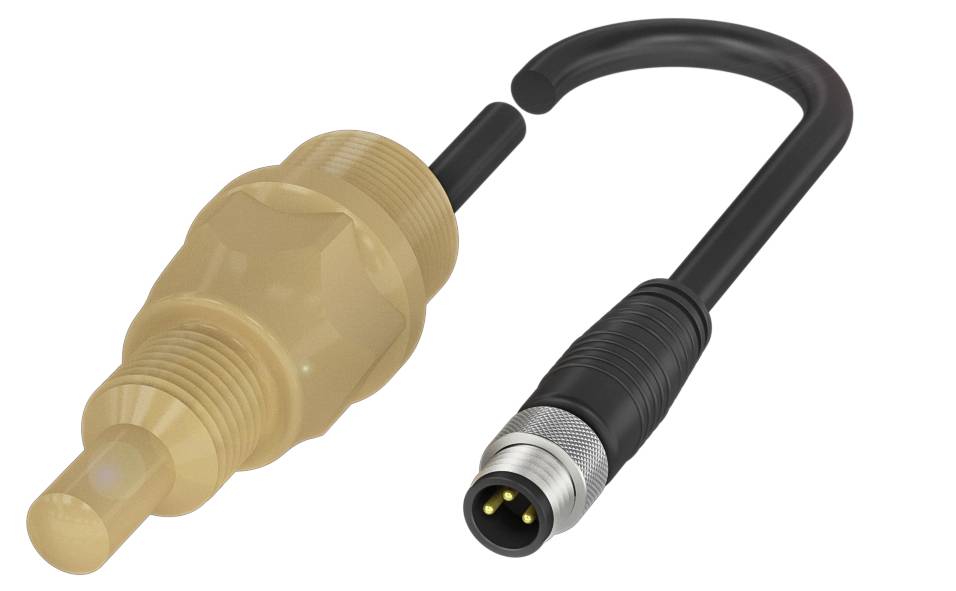

Ilustrační obrázek
Ilustrační obrázek
BALLUFF kapacitní snímač Kapacitní BCS00ZR BCS00ZR nezarovnaná PNP (Ø x v) 11.9 mm x 62.5 m
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kapacitní snímač
Provozní napětí max.
30.0 V
Výstupy
PNP
Provedení
Kapacitní
Připojení
G 1/4"
Datasheety: (PDF)
Počet
Celková cena (4 280,17 Kč / kus)
4 280,17 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Balluff BCS00ZR pro detekci hladiny elektricky vodivých kapalin (technologie smart level Smart level)
- Připojení: Kabel s konektorem, konektor M8x1, 3-pólový, 0.30 m, PUR
- Rozměry: Ø 11.9 x 62.5 mm
- Montáž: Nezarovnaná
- Spínací výstup: PNP spínací kontakt (NO)
- Řada: S44
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 11.9 x 62.5 mm
- Aktivní plocha, materiál: PEEK
- Připojení: Kabel s konektorem, konektor M8x1, 3-pólový, 0.30 m, PUR
- Řada: S44
- Provozní napětí UB: 10... 30 VDC
- Montáž: Nezarovnaná
- Materiál pouzdra: PEEK
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 10 Hz
- Ochrana: IP67
- Citlivost: Nastavitelná v závislosti na použitém měření
- Okolní teplota: -5... 105 °C.
- Doplňkové vlastnosti:
- Rozměry: Ø 11.9 x 62.5 mm
- Zobrazení provozního napětí: Ano
- Ukazatel funkcí: Ano
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 50 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 100 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Max. Zatížení pro UE: 10 μF
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 10 Hz
- Případ napětí statický max.: 2 V.
- Připojení: Zástrčka M8x1, 3-pólová
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- MTTF (40 °C): 250 a)
- Aktivní plocha, materiál: PEEK
- Utahovací moment 1.5 Nm
- Velikost: G1/4"
- Montáž: Nezarovnaná
- Spínací výstup: PNP spínací kontakt (NO)
- Průměr kabelu D: 4.70 mm
- Délka kabelu L: 0.3 m.
- Materiál pouzdra: PEEK
- Materiál pláště: PUR
- Ochrana: IP67, aktivní plocha: IP68 10 bar
- Okolní teplota: -5... 105 °C.
- Stupeň znečištění: 3
- Počet pinů: 3
- Řada: S44
- Proud naprázdno IO max. Při UE: 11 mA
- Citlivost: Nastavitelná v závislosti na použitém měření
- Materiál víka: PA
- Závit (a): G 1/4"
- Kategorie produktu
kapacitní snímač
- Typ
BCS00ZR
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
PNP
- Délka kabelu
0.30 m
- Spínací frekvence
10 Hz
- Provedení
Kapacitní
- Připojení
G 1/4"
- Způsob konstrukce
nezarovnaná
- Materiál pouzdra
PEEK
IP67
- Min. teplota
-5 °C
- Max. teplota
105 °C
- Délka
62.50 mm
- Šířka
62.5 mm
- V
62.5 m
- (Ø)
11.9 mm
- Rozm.
(Ø x v) 11.9 mm x 62.5 m
- Materiál pláště
PUR
- Jmenovité napětí
30.0 V
- Provozní napětí
24 V/DC
- Provozní proud
50 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416771 BALLUFF kapacitní snímač Kapacitní BCS00ZR BCS00ZR nezarovnaná PNP (Ø x v) 11.9 mm x 62.5 m
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416771 BALLUFF kapacitní snímač Kapacitní BCS00ZR BCS00ZR nezarovnaná PNP (Ø x v) 11.9 mm x 62.5 m
Popis
Tyto kapacitní senzory pro zjištění hladiny rozpoznají pomocí aktivní plochy produkt, sypký materiál nebo kapaliny, které se mají bez dotyku odepnout. Díky kulovitému elektrickému poli jsou přilnavá místa na aktivní ploše senzoru účinně kompenzována. Rozměry=Ø 11.9 x 62.5 mm, konstrukční řada=S44, závit (a)=G 1/4", montáž=nezarovnaná, připojení=kabel s konektorem, 8x1 zástrčka, 3-pólová, 0.30 m, PUR, spínací výstup=PNP spínací kontakt (NO), spínací frekvence = 10 Hz, citlivost = nastavitelná, materiál krytu = PEEK, aktivní plocha, materiál = PEEK, okolní teplota =-5... 105 °C, provozní napětí Ub=10... 30 VDC, schválení/shoda=CEEWEEE, stupeň krytí IP67
