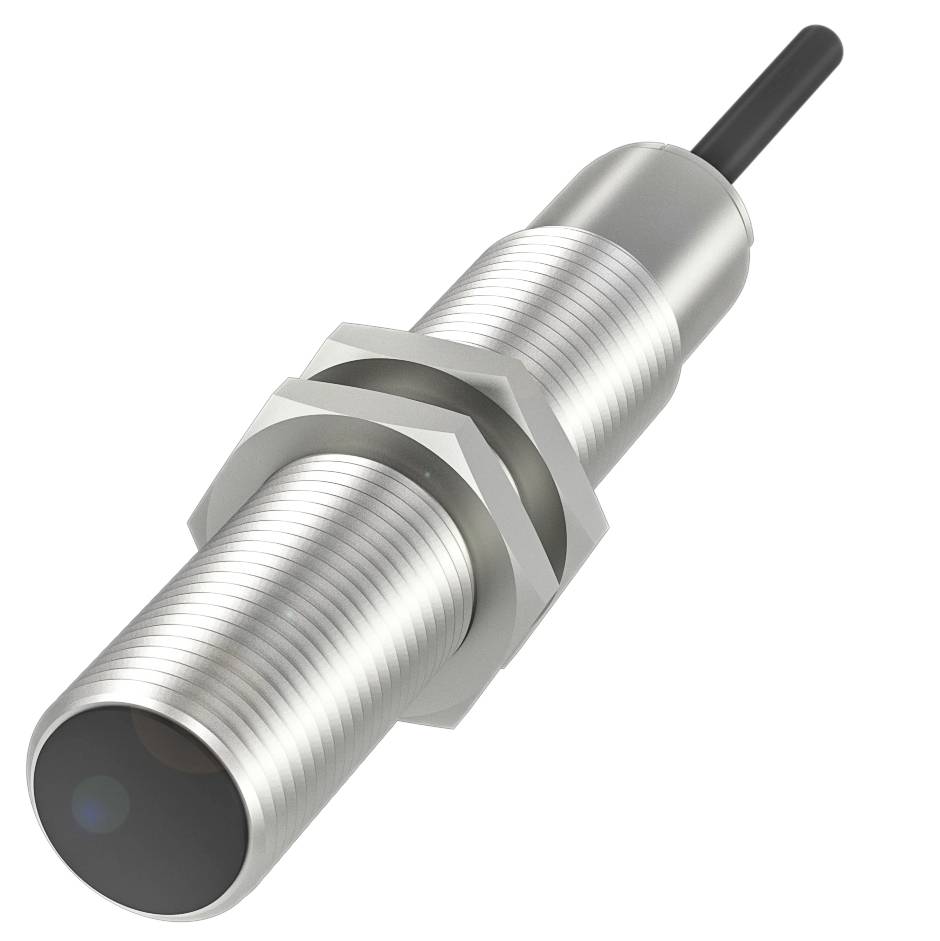

BALLUFF kapacitní snímač Kapacitní BCS00R4 BCS00R4 M12 zarovnaná PNP (Ø x v) 12 mm x 61 m
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kapacitní snímač
Provozní napětí max.
30.0 V
Výstupy
PNP
Provedení
Kapacitní
Připojení
M12
Datasheety: (PDF)
Počet
Celková cena (4 169,42 Kč / kus)
4 169,42 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Cylindrické provedení Balluff BCS00R4 se závitem M12
- Připojení: Kabel, 2.00 m, PUR
- Rozměry: Ø 12 x 61 mm
- Montáž: Jednoduše instalovatelná
- Konstrukční řada: M12
- Závit (a): M12x1
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 12 x 61 mm
- Aktivní plocha, materiál: PBT
- Připojení: Kabel, 2.00 m, PUR
- Konstrukční řada: M12
- Provozní napětí UB: 10... 30 VDC
- Montáž: Jednoduše instalovatelná
- Materiál pouzdra: Nerezová ocel (1.4305)
- Závit (a): M12x1
- Dosah: 1... 4 mm
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 100 Hz
- Ochrana: IP67
- Citlivost: Nastavitelná vzdálenost sepnutí
- Teplota okolí: -25 až 85 °C
- Doplňkové vlastnosti:
- Rozsah dodávky: Matice (2x)
- Rozměry: Ø 12 x 61 mm
- Zobrazení provozního napětí: Ano
- Ukazatel funkcí: Ano
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 100 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Zbytkový proud lr max. 10 µA
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 100 Hz
- Napětí v případě potřeby max.: 1.5 V.
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: ne
- Hystereze H max. (% str): 15 %
- Teplotní drift max. (% str): 20 % [-5…55 °C]
- Přesnost opakování max. (% str): 2 %
- MTTF (40 °C): 343 a)
- Aktivní plocha, materiál: PBT
- Utahovací moment 8 Nm
- Velikost: M12x1
- Montáž: Jednoduše instalovatelná
- Spínací výstup: PNP spínací kontakt (NO)
- Průměr kabelu D: 3.50 mm
- Délka kabelu L: 2 m.
- Materiál pouzdra: Nerezová ocel (1.4305)
- Materiál pláště: PUR
- Ochrana: IP67
- Teplota okolí: -25 až 85 °C
- Stupeň znečištění: 1
- Počet vodičů: 3
- Průřez kabelu: 0.14 mm²
- Značka: Global
- Konstrukční řada: M12
- Proud naprázdno IO max. Při UE: 20 mA
- Citlivost: Nastavitelná vzdálenost sepnutí
- Rozsah měření: 1...4 mm
- Materiál víka: PA
- Závit (a): M12x1
- Kategorie produktu
kapacitní snímač
- Typ
BCS00R4
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
PNP
- Délka kabelu
2.00 m
- Spínací frekvence
100 Hz
- Provedení
Kapacitní
- Připojení
M12
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M12
- Materiál pouzdra
nerezová ocel
IP67
- Min. teplota
-25 °C
- Max. teplota
85 °C
- Délka
61.00 mm
- Šířka
61 mm
- V
61 m
- (Ø)
12 mm
- Rozm.
(Ø x v) 12 mm x 61 m
- Materiál pláště
PUR
- Jmenovité napětí
30.0 V
- Provozní napětí
24 V/DC
- Provozní proud
100 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417326 BALLUFF kapacitní snímač Kapacitní BCS00R4 BCS00R4 M12 zarovnaná PNP (Ø x v) 12 mm x 61 m
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417326 BALLUFF kapacitní snímač Kapacitní BCS00R4 BCS00R4 M12 zarovnaná PNP (Ø x v) 12 mm x 61 m
Popis
Kapacitní senzory pro rozpoznávání objektů disponují pouze přímočarým elektrickým polem. Rozpozná jak pevné těleso, jako např. wafery, desky s tištěnými spoji, kartonáže, papíry na papír, láhve, plastové bloky a desky, jakož i kapaliny, které jsou způsobeny stěnami nádrží nebo trubkami ze skla a plastu (tloušťka max. 4 mm). Rozměry = Ø 12 x 61 mm, konstrukční řada = M12, závit (a) = M12x1, montáž = zarovnaná, připojení = kabel, 2.00 m, PUR, spínací výstup = PNP spínací kontakt (NO), spínací frekvence=100 Hz, dosah=1...4 mm, citlivost = nastavitelná vzdálenost sepnutí, materiál pouzdra = nerezová ocel (1.4305), aktivní plocha, materiál = PBT, okolní teplota =-25... 85 °C, provozní napětí UB=10... 30 VDC, schválení/soulad = CEcULUSWEEE, stupeň krytí=IP67
