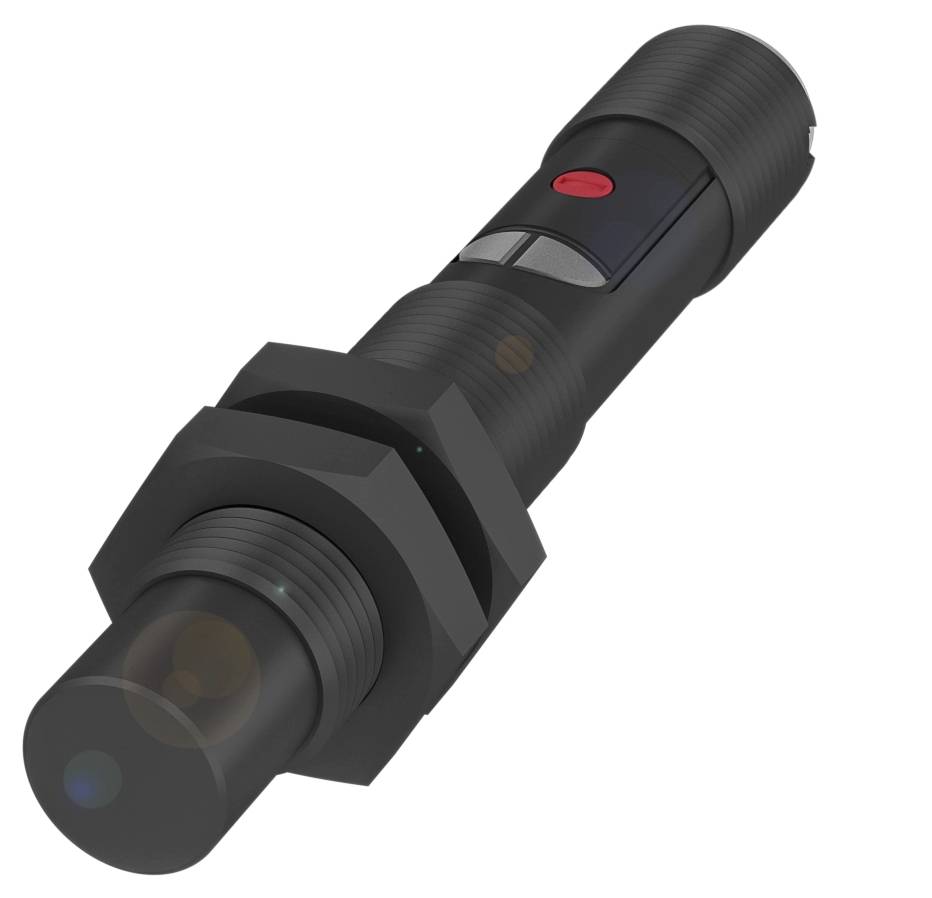

BALLUFF kapacitní snímač Kapacitní BCS00PN BCS00PN M12 nezarovnaná PNP (Ø x v) 12 mm x 75 m
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kapacitní snímač
Provozní napětí max.
30.0 V
Výstupy
PNP
Provedení
Kapacitní
Připojení
M12
Datasheety: (PDF)
Počet
Celková cena (2 962,81 Kč / kus)
2 962,81 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BCS00PN se závitem M12
- Připojení: Konektor, zástrčka M12x1, 3-pólová
- Rozměry: Ø 12 x 75 mm
- Montáž: Nezarovnaná
- Spínací výstup: PNP spínací kontakt (NO)
- Konstrukční řada: M12
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 12 x 75 mm
- Aktivní plocha, materiál: PBT
- Připojení: Konektor, zástrčka M12x1, 3-pólová
- Konstrukční řada: M12
- Provozní napětí UB: 10... 30 VDC
- Montáž: Nezarovnaná
- Materiál pouzdra: PBT
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 100 Hz
- Ochrana: IP67
- Citlivost: Nastavitelná vzdálenost sepnutí
- Teplota okolí: -25 až 85 °C
- Doplňkové vlastnosti:
- Rozsah dodávky: Matice (2x)
- Rozměry: Ø 12 x 75 mm
- Zobrazení provozního napětí: Ano
- Ukazatel funkcí: Ano
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 300 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 100 Hz
- Stupeň krytí: II
- Napětí v případě potřeby max.: 1.5 V.
- Připojení: Zástrčka M12x1, 3-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: ne
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 8 mm
- Teplotní drift max. (% str): 20 % [-5…55 °C]
- Přesnost opakování max. (% str): 2.0 %
- MTTF (40 °C): 226 a)
- Aktivní plocha, materiál: PBT
- Utahovací moment: 1 Nm
- Velikost: M12x1
- Montáž: Nezarovnaná
- Spínací výstup: PNP spínací kontakt (NO)
- Materiál pouzdra: PBT
- Ochrana: IP67
- Teplota okolí: -25 až 85 °C
- Stupeň znečištění: 2
- Počet pinů: 3
- Značka: Global
- Konstrukční řada: M12
- Proud naprázdno IO max. Při UE: 20 mA
- Citlivost: Nastavitelná vzdálenost sepnutí
- Rozsah měření: 1...8 mm
- Materiál víka: PBT |PA
- Závit (a): M12x1
- Kategorie produktu
kapacitní snímač
- Typ
BCS00PN
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
PNP
- Spínací frekvence
100 Hz
- Provedení
Kapacitní
- Připojení
M12
- Způsob konstrukce
nezarovnaná
- Konstrukční velikost
M12
- Materiál pouzdra
PBT
- Typ kontaktu
1 spínací kontakt
IP67
- Min. teplota
-25 °C
- Max. teplota
85 °C
- Délka
75.00 mm
- Šířka
75 mm
- V
75 m
- (Ø)
12 mm
- Rozm.
(Ø x v) 12 mm x 75 m
- Jmenovité napětí
30.0 V
- Provozní napětí
24 V/DC
- Provozní proud
100 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417379 BALLUFF kapacitní snímač Kapacitní BCS00PN BCS00PN M12 nezarovnaná PNP (Ø x v) 12 mm x 75 m
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417379 BALLUFF kapacitní snímač Kapacitní BCS00PN BCS00PN M12 nezarovnaná PNP (Ø x v) 12 mm x 75 m
Popis
Tyto kapacitní senzory pro zjištění hladiny rozpoznají pomocí aktivní plochy produkt, sypký materiál nebo kapaliny, které se mají bez dotyku odepnout. Díky kulovitému elektrickému poli jsou přilnavá místa na aktivní ploše senzoru účinně kompenzována. Rozměry=Ø 12 x 75 mm, konstrukční řada=M12, závit (a)=M12x1, montáž=nezarovnaná, připojení=konektor, zástrčka M12x1, 4 pólů, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 100 Hz, dosah = 1...8 mm, citlivost = nastavitelná vzdálenost sepnutí, materiál pouzdra = PBT, aktivní plocha, materiál = PBT, okolní teplota =-25... 85 °C, provozní napětí UB=10... 30 VDC, schválení/soulad = CEcULUSWEEE, stupeň krytí=IP67
