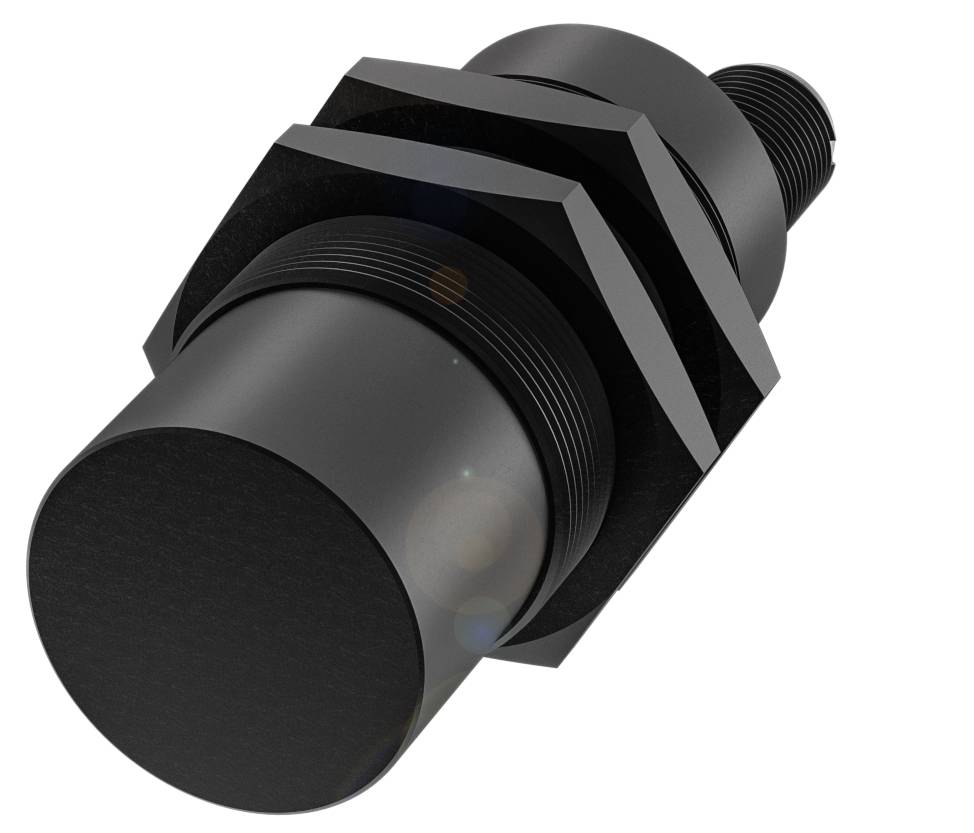

BALLUFF kapacitní snímač Kapacitní BCS00NH BCS00NH M30 nezarovnaná PNP (Ø x v) 30 mm x 78.5 m
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kapacitní snímač
Provozní napětí max.
30.0 V
Typ kontaktu
1 spínací kontakt
Výstupy
PNP
Provedení
Kapacitní
Datasheety: (PDF)
Počet
Celková cena (2 635,54 Kč / kus)
2 855,37 Kč
-8 %
2 635,54 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BCS00NH s M30 závitem
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Rozměry: Ø 30 x 78.5 mm
- Montáž: Nezarovnaná
- Spínací výstup: PNP spínací kontakt (NO)
- Řada: M30
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 30 x 78.5 mm
- Aktivní plocha, materiál: PBT
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Řada: M30
- Provozní napětí UB: 10... 30 VDC
- Montáž: Nezarovnaná
- Materiál pouzdra: PBT
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 100 Hz
- Ochrana: IP67
- Citlivost: Nastavitelná vzdálenost sepnutí
- Teplota okolí: -25 až 85 °C
- Doplňkové vlastnosti:
- Rozsah dodávky: Matice (2x)
- Rozměry: Ø 30 x 78.5 mm
- Zobrazení provozního napětí: Ano
- Ukazatel funkcí: Ano
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 300 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 100 Hz
- Stupeň krytí: II
- Napětí v případě potřeby max.: 1.5 V.
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: ne
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 25 mm
- Teplotní drift max. (% str): 20 % [-5…55 °C]
- Přesnost opakování max. (% str): 2.0 %
- MTTF (40 °C): 226 a)
- Aktivní plocha, materiál: PBT
- Utahovací moment 6 Nm
- Velikost: M30x1,5
- Montáž: Nezarovnaná
- Spínací výstup: PNP spínací kontakt (NO)
- Materiál pouzdra: PBT
- Ochrana: IP67
- Teplota okolí: -25 až 85 °C
- Počet pinů: 4
- Značka: Global
- Řada: M30
- Proud naprázdno IO max. Při UE: 20 mA
- Citlivost: Nastavitelná vzdálenost sepnutí
- Rozsah měření: 1...25 mm
- Materiál víka: PBT |PA
- Závit (a): M30x1,5
- Kategorie produktu
kapacitní snímač
- Typ
BCS00NH
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Typ kontaktu
1 spínací kontakt
- Výstupy
PNP
- Materiál pouzdra
PBT
- Provedení
Kapacitní
- Způsob konstrukce
nezarovnaná
- Konstrukční velikost
M30
- Připojení
zástrčka
- Min. teplota
-25 °C
- Max. teplota
85 °C
IP67
- Délka
78.50 mm
- Šířka
78.5 mm
- V
78.5 m
- (Ø)
30 mm
- Rozm.
(Ø x v) 30 mm x 78.5 m
- Obsah
1 ks
- Jmenovité napětí
30.0 V
- Provozní napětí
24 V/DC
- Spínací frekvence
100 Hz
- Provozní proud
100 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417280 BALLUFF kapacitní snímač Kapacitní BCS00NH BCS00NH M30 nezarovnaná PNP (Ø x v) 30 mm x 78.5 m
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417280 BALLUFF kapacitní snímač Kapacitní BCS00NH BCS00NH M30 nezarovnaná PNP (Ø x v) 30 mm x 78.5 m
Popis
Tyto kapacitní senzory pro zjištění hladiny rozpoznají pomocí aktivní plochy produkt, sypký materiál nebo kapaliny, které se mají bez dotyku odepnout. Díky kulovitému elektrickému poli jsou přilnavá místa na aktivní ploše senzoru účinně kompenzována. Rozměry=Ø 30 x 78.5 mm, konstrukční řada=M30, závit (a)=M30x1,5, montáž=nezarovnaná, připojení=konektor, zástrčka M12x1, 4 pólů, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 100 Hz, dosah = 1...25 mm, citlivost = nastavitelná vzdálenost sepnutí, materiál pouzdra = PBT, aktivní plocha, materiál = PBT, okolní teplota =-25... 85 °C, provozní napětí UB=10... 30 VDC, schválení/soulad = CEcULUSWEEE, stupeň krytí=IP67
