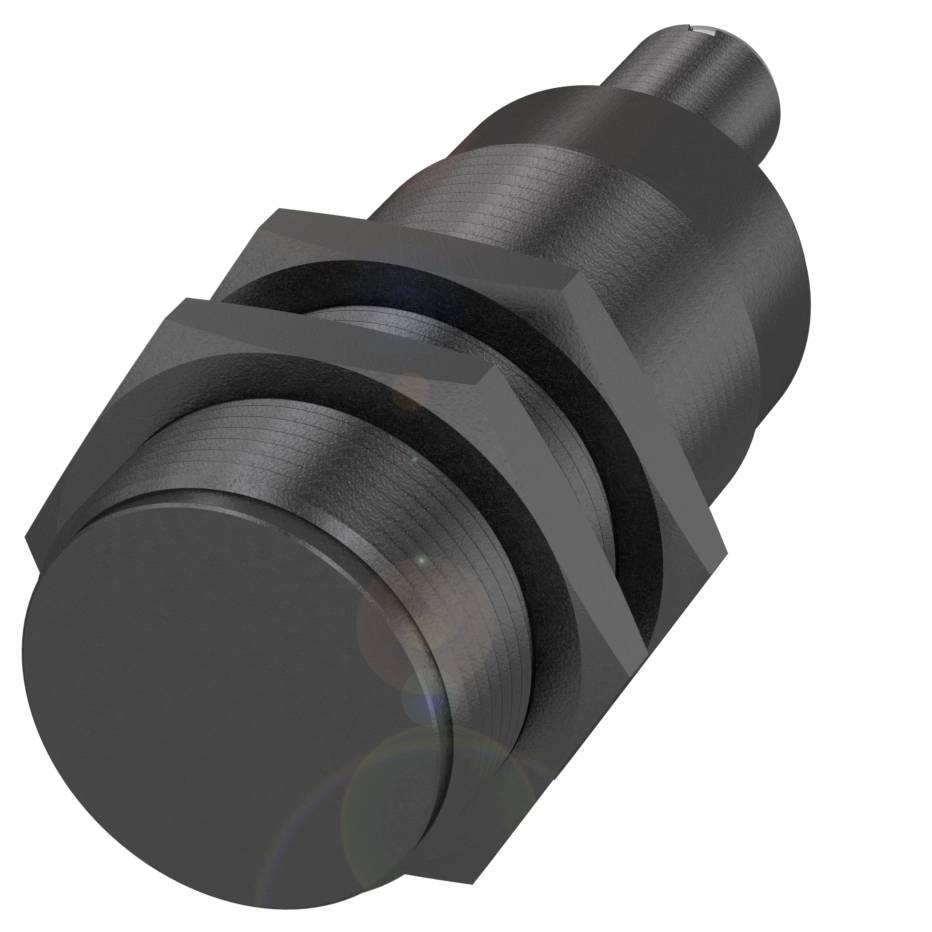

Ilustrační obrázek
Ilustrační obrázek
BALLUFF kapacitní snímač Kapacitní BCS00NE BCS00NE M30 zarovnaná NPN (Ø x v) 30 mm x 79 m
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kapacitní snímač
Provozní napětí max.
30.0 V
Výstupy
NPN
Provedení
Kapacitní
Připojení
zástrčka
Datasheety: (PDF)
Počet
Celková cena (3 293,39 Kč / kus)
3 293,39 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BCS00NE se závitem M30
- Připojení: Konektor, zástrčka M12x1, 3-pólová
- Rozměry: Ø 30 x 79 mm
- Montáž: Jednoduše instalovatelná
- Řada: M30
- Závit (a): M30x1,5
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 30 x 79 mm
- Aktivní plocha, materiál: PBT
- Připojení: Konektor, zástrčka M12x1, 3-pólová
- Řada: M30
- Provozní napětí UB: 10... 30 VDC
- Montáž: Jednoduše instalovatelná
- Materiál pouzdra: PBT
- Závit (a): M30x1,5
- Dosah: 2... 15 mm
- Spínací výstup: NPN spínací kontakt (NO)
- Spínací frekvence: 100 Hz
- Ochrana: IP67
- Citlivost: Nastavitelná vzdálenost sepnutí
- Teplota okolí: -25 až 85 °C
- Doplňkové vlastnosti:
- Rozsah dodávky: Matice (2x)
- Rozměry: Ø 30 x 79 mm
- Zobrazení provozního napětí: Ano
- Ukazatel funkcí: Ano
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 300 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 100 Hz
- Stupeň krytí: II
- Napětí v případě potřeby max.: 1.5 V.
- Připojení: Zástrčka M12x1, 3-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: ne
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 15 mm
- Teplotní drift max. (% str): 20 % [-5…55 °C]
- Přesnost opakování max. (% str): 2.0 %
- MTTF (40 °C): 343 a)
- Aktivní plocha, materiál: PBT
- Utahovací moment 6 Nm
- Velikost: M30x1,5
- Montáž: Jednoduše instalovatelná
- Spínací výstup: NPN spínací kontakt (NO)
- Materiál pouzdra: PBT
- Ochrana: IP67
- Teplota okolí: -25 až 85 °C
- Stupeň znečištění: 1
- Počet pinů: 3
- Značka: Global
- Řada: M30
- Proud naprázdno IO max. Při UE: 20 mA
- Citlivost: Nastavitelná vzdálenost sepnutí
- Rozsah měření: 2... 15 mm
- Materiál víka: PBT |PA
- Závit (a): M30x1,5
- Kategorie produktu
kapacitní snímač
- Typ
BCS00NE
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
NPN
- Spínací frekvence
100 Hz
- Provedení
Kapacitní
- Připojení
zástrčka
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M30
- Materiál pouzdra
PBT
IP67
- Min. teplota
-25 °C
- Max. teplota
85 °C
- Délka
79.00 mm
- Šířka
79 mm
- V
79 m
- (Ø)
30 mm
- Rozm.
(Ø x v) 30 mm x 79 m
- Jmenovité napětí
30.0 V
- Provozní napětí
24 V/DC
- Provozní proud
100 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417395 BALLUFF kapacitní snímač Kapacitní BCS00NE BCS00NE M30 zarovnaná NPN (Ø x v) 30 mm x 79 m
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417395 BALLUFF kapacitní snímač Kapacitní BCS00NE BCS00NE M30 zarovnaná NPN (Ø x v) 30 mm x 79 m
Popis
Kapacitní senzory pro rozpoznávání objektů disponují pouze přímočarým elektrickým polem. Rozpozná jak pevné těleso, jako např. wafery, desky s tištěnými spoji, kartonáže, papíry na papír, láhve, plastové bloky a desky, jakož i kapaliny, které jsou způsobeny stěnami nádrží nebo trubkami ze skla a plastu (tloušťka max. 4 mm). Rozměry = Ø 30 x 79 mm, konstrukční řada = M30, závit (a) = M30x1,5, montáž = zarovnaná, připojení = konektor, zástrčka M12x1, 3 pólů, spínací výstup = NPN spínač (NO), spínací frekvence = 100 Hz, dosah = 2...15 mm, citlivost = nastavitelná vzdálenost sepnutí, materiál pouzdra = PBT, aktivní plocha, materiál = PBT, okolní teplota =-25... 85 °C, provozní napětí UB=10... 30 VDC, schválení/soulad = CEcULUSWEEE, stupeň krytí=IP67
