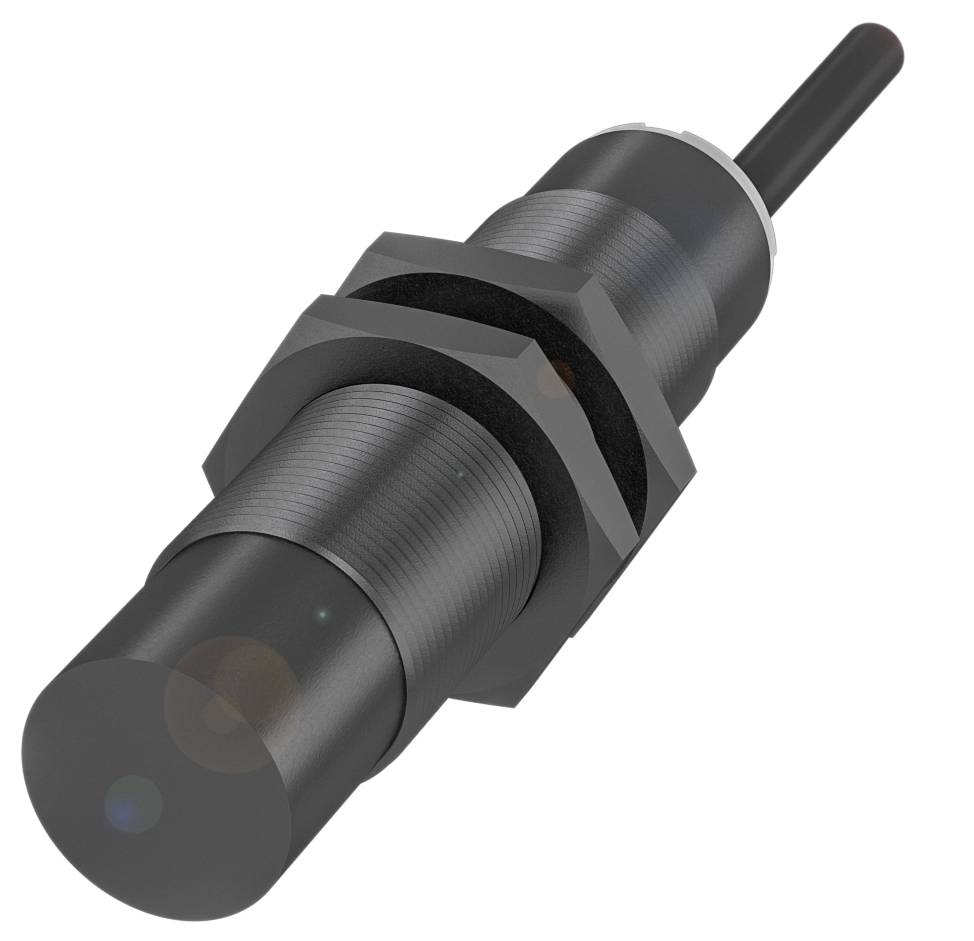

BALLUFF kapacitní snímač Kapacitní BCS00LL BCS00LL M18 nezarovnaná PNP (Ø x v) 18 mm x 75.5 m
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kapacitní snímač
Provozní napětí max.
30.0 V
Typ kontaktu
1 PNP
Výstupy
PNP
Provedení
Kapacitní
Datasheety: (PDF)
Počet
Celková cena (2 417,36 Kč / kus)
2 417,36 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BCS00LL s M18 závitem
- Připojení: Kabel, 2.00 m, PUR
- Rozměry: Ø 18 x 75.5 mm
- Montáž: Nezarovnaná
- Spínací výstup: PNP spínací kontakt (NO)
- Řada: M18
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 18 x 75.5 mm
- Aktivní plocha, materiál: PBT
- Připojení: Kabel, 2.00 m, PUR
- Řada: M18
- Provozní napětí UB: 10... 30 VDC
- Montáž: Nezarovnaná
- Materiál pouzdra: PBT
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 100 Hz
- Ochrana: IP67
- Citlivost: Nastavitelná vzdálenost sepnutí
- Teplota okolí: -25 až 85 °C
- Doplňkové vlastnosti:
- Rozsah dodávky: Matice (2x)
- Rozměry: Ø 18 x 75.5 mm
- Zobrazení provozního napětí: Ano
- Ukazatel funkcí: Ano
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 300 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 100 Hz
- Stupeň krytí: II
- Napětí v případě potřeby max.: 1.5 V.
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: ne
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 15 mm
- Teplotní drift max. (% str): 20 % [-5…55 °C]
- Přesnost opakování max. (% str): 2.0 %
- MTTF (40 °C): 226 a)
- Aktivní plocha, materiál: PBT
- Utahovací moment: 2 Nm
- Velikost: M18x1
- Montáž: Nezarovnaná
- Spínací výstup: PNP spínací kontakt (NO)
- Průměr kabelu D: 4.60 mm
- Délka kabelu L: 2 m.
- Materiál pouzdra: PBT
- Materiál pláště: PUR
- Ochrana: IP67
- Teplota okolí: -25 až 85 °C
- Počet vodičů: 3
- Průřez kabelu: 0.34 mm²
- Značka: Global
- Řada: M18
- Proud naprázdno IO max. Při UE: 20 mA
- Citlivost: Nastavitelná vzdálenost sepnutí
- Rozsah měření: 2... 15 mm
- Materiál víka: PA
- Závit (a): M18x1
- Kategorie produktu
kapacitní snímač
- Typ
BCS00LL
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Typ kontaktu
1 PNP
- Výstupy
PNP
- Materiál pouzdra
PBT
- Provedení
Kapacitní
- Způsob konstrukce
nezarovnaná
- Konstrukční velikost
M18
- Připojení
M18
- Délka kabelu
2.00 m
- Min. teplota
-25 °C
- Max. teplota
85 °C
IP67
- Délka
75.50 mm
- Šířka
75.5 mm
- V
75.5 m
- (Ø)
18 mm
- Rozm.
(Ø x v) 18 mm x 75.5 m
- Obsah
1 ks
- Jmenovité napětí
30.0 V
- Materiál pláště
PUR
- Provozní napětí
24 V/DC
- Spínací frekvence
100 Hz
- Provozní proud
100 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417147 BALLUFF kapacitní snímač Kapacitní BCS00LL BCS00LL M18 nezarovnaná PNP (Ø x v) 18 mm x 75.5 m
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417147 BALLUFF kapacitní snímač Kapacitní BCS00LL BCS00LL M18 nezarovnaná PNP (Ø x v) 18 mm x 75.5 m
Popis
Tyto kapacitní senzory pro zjištění hladiny rozpoznají pomocí aktivní plochy produkt, sypký materiál nebo kapaliny, které se mají bez dotyku odepnout. Díky kulovitému elektrickému poli jsou přilnavá místa na aktivní ploše senzoru účinně kompenzována. Rozměry=Ø 18 x 75.5 mm, konstrukční řada=M18, závit (a)=M18x1, montáž=nezarovnaná, připojení=kabel, 2.00 m, PUR, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 100 Hz, dosah = 2...15 mm, citlivost = nastavitelná vzdálenost sepnutí, materiál pouzdra = PBT, aktivní plocha, materiál = PBT, okolní teplota =-25... 85 °C, provozní napětí UB=10... 30 VDC, schválení/soulad = CEcULUSWEEE, stupeň krytí=IP67
