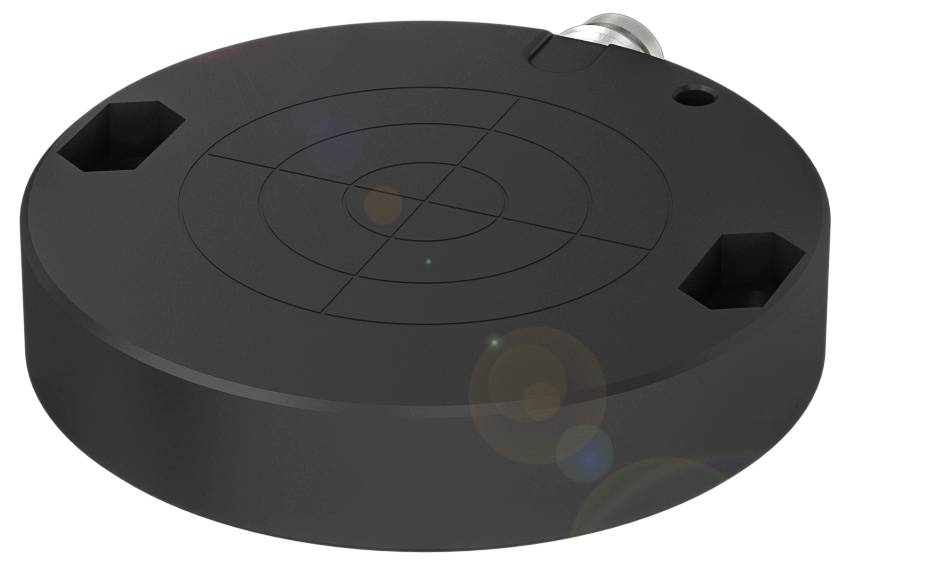

Ilustrační obrázek
Ilustrační obrázek
BALLUFF kapacitní snímač Kapacitní BCS003L BCS003L zarovnaná NPN, přepínací kontakt; PNP, přepínacíkontakt (Ø x v) 50 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kapacitní snímač
Provozní napětí max.
30.0 V
Výstupy
NPN, přepínací kontakt; PNP, přepínacíkontakt
Provedení
Kapacitní
Připojení
zástrčka
Datasheety: (PDF)
Počet
Celková cena (2 202,48 Kč / kus)
2 202,48 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Balluff BCS003L jednoduše montovatelné kotouče s a bez závitového otvoru
- Připojení: Konektor, M8x1 konektor, 3-pólový
- Rozměry: Ø 50 x 10 mm
- Montáž: Jednoduše instalovatelná
- Spínací výstup: PNP/NPN spínací kontakt/rozpínací kontakt (NO/NC) programovatelný
- Řada: D50
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 50 x 10 mm
- Aktivní plocha, materiál: POM
- Připojení: Konektor, M8x1 konektor, 3-pólový
- Řada: D50
- Provozní napětí UB: 10... 30 VDC
- Montáž: Jednoduše instalovatelná
- Materiál pouzdra: POM
- Dosah: 2... 25 mm
- Spínací výstup: PNP/NPN spínací kontakt/rozpínací kontakt (NO/NC) programovatelný
- Spínací frekvence: 50 Hz
- Stupeň krytí: IP65
- Citlivost: Nastavitelná vzdálenost sepnutí
- Okolní teplota: -30... 60 °C.
- Doplňkové vlastnosti:
- Rozsah dodávky: Šroubováky |
- Rozměry: Ø 50 x 10 mm
- Ukazatel funkcí: Ano
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 150 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 50 Hz
- Napětí v případě potřeby max.: 1.5 V.
- Připojení: Zástrčka M8x1, 3-pólová
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- MTTF (40 °C): 230 a)
- Aktivní plocha, materiál: POM
- Velikost: D50.0
- Montáž: Jednoduše instalovatelná
- Spínací výstup: PNP/NPN spínací/rozpínací kontakt (NO/|NC) programovatelný
- Materiál pouzdra: POM
- Stupeň krytí: IP65
- Okolní teplota: -30... 60 °C.
- Stupeň znečištění: 1
- Počet pinů: 3
- Řada: D50
- Proud naprázdno IO max. Při UE: 15 mA
- Citlivost: Nastavitelná vzdálenost sepnutí
- Rozsah měření: 2... 25 mm
- Materiál víka: POM
- Kategorie produktu
kapacitní snímač
- Typ
BCS003L
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
NPN, přepínací kontakt; PNP, přepínacíkontakt
- Materiál pouzdra
POM
- Provedení
Kapacitní
- Způsob konstrukce
zarovnaná
- Připojení
zástrčka
- Min. teplota
-30 °C
- Max. teplota
60 °C
IP65
- Délka
10.00 mm
- Šířka
10 mm
- V
10 m
- (Ø)
50 mm
- Rozm.
(Ø x v) 50 mm x 10 m
- Obsah
1 ks
- Jmenovité napětí
30.0 V
- Provozní napětí
24 V/DC
- Spínací frekvence
50 Hz
- Provozní proud
150 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417224 BALLUFF kapacitní snímač Kapacitní BCS003L BCS003L zarovnaná NPN, přepínací kontakt; PNP, přepínacíkontakt (Ø x v) 50 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417224 BALLUFF kapacitní snímač Kapacitní BCS003L BCS003L zarovnaná NPN, přepínací kontakt; PNP, přepínacíkontakt (Ø x v) 50 mm
Popis
Kapacitní senzory pro rozpoznávání objektů disponují pouze přímočarým elektrickým polem. Rozpozná jak pevné těleso, jako např. wafery, desky s tištěnými spoji, kartonáže, papíry na papír, láhve, plastové bloky a desky, jakož i kapaliny, které jsou způsobeny stěnami nádrží nebo trubkami ze skla a plastu (tloušťka max. 4 mm). Rozměry = Ø 50 x 10 mm, konstrukční řada = D50, montáž = zarovnaná, připojení = konektor, zástrčka M8 x 1, 3 pólů, spínací výstup = PNP/NPN spínací kontakt/rozpínací kontakt (NO/NC) programovatelný, spínací frekvence=50 Hz, dosah=2...25 mm, citlivost=spínací vzdálenost nastavitelná, materiál krytu=POM, aktivní plocha, materiál = POM, okolní teplota =-30... 60 °C, provozní napětí Ub=10... 30 VDC, schválení/shoda = CucULUWEEE, ochrana = IP65
