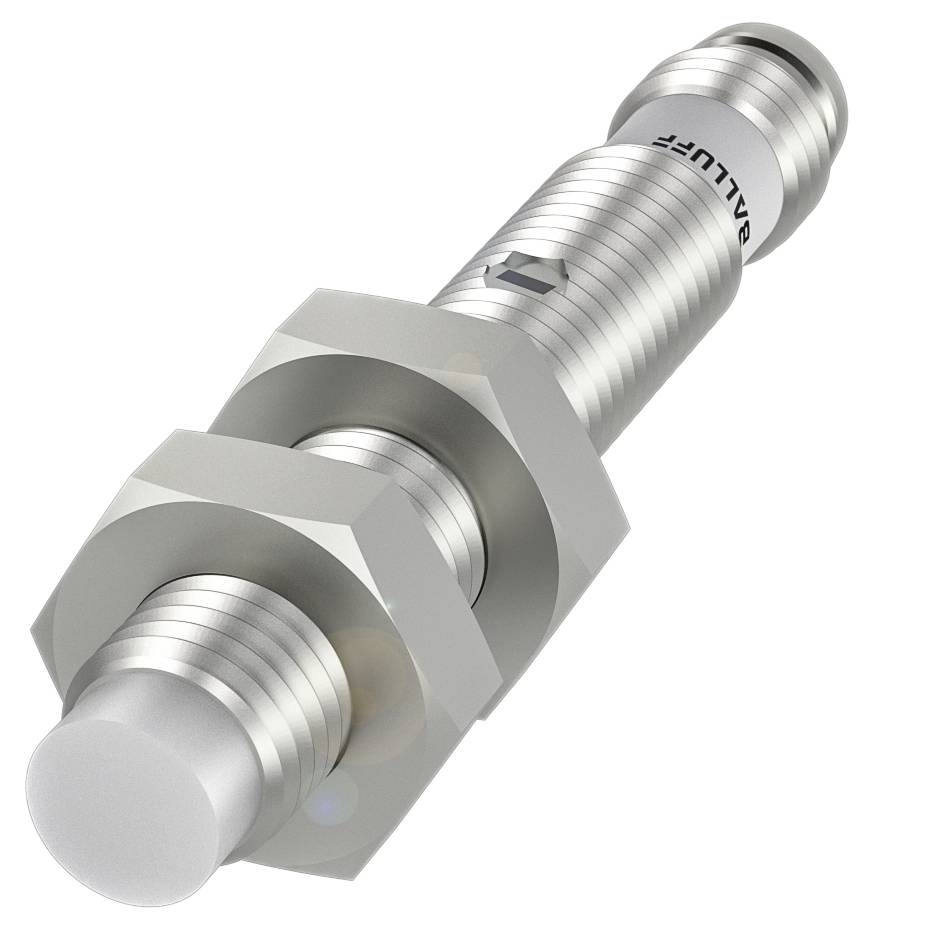

Ilustrační obrázek
Ilustrační obrázek
BALLUFF kapacitní snímač Kapacitní BCS002N BCS002N M8 nezarovnaná PNP (Ø x d) 8 mm x 54.00 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kapacitní snímač
Provozní napětí max.
30.0 V
Výstupy
PNP
Provedení
Kapacitní
Připojení
M8
Datasheety: (PDF)
Počet
Celková cena (6 475,21 Kč / kus)
6 475,21 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové kompaktní provedení Balluff BCS002N se závitem M5 nebo M8
- Připojení: Konektor, M8x1 konektor, 3-pólový
- Rozměry: Ø 8 x 54 mm
- Montáž: Nezarovnaná
- Spínací výstup: PNP rozpínací kontakt (NC)
- Konstrukční řada: M08
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 8 x 54 mm
- Aktivní plocha, materiál: PTFE
- Připojení: Konektor, M8x1 konektor, 3-pólový
- Konstrukční řada: M08
- Provozní napětí UB: 11... 30 VDC
- Montáž: Nezarovnaná
- Materiál pouzdra: Nerezová ocel (1.4301)
- Spínací výstup: PNP rozpínací kontakt (NC)
- Spínací frekvence: 100 Hz
- Stupeň krytí: IP65
- Citlivost: Nastavitelná vzdálenost sepnutí
- Okolní teplota: -10... 70 °C.
- Doplňkové vlastnosti:
- Rozsah dodávky: Matice (2x), |, stručný návod
- Rozměry: Ø 8 x 54 mm
- Ukazatel funkcí: Ano
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 50 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 100 ms
- Provozní napětí UB: 11... 30 VDC
- Kategorie použití: DC-13
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 100 Hz
- Případ napětí statický max.: 2 V.
- Připojení: Zástrčka M8x1, 3-pólová
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 3 mm
- Teplotní drift max. (% str): 15 %
- Přesnost opakování max. (% str): 2.0 %
- MTTF (40 °C): 444 a)
- Aktivní plocha, materiál: PTFE
- Utahovací moment 6 Nm
- Velikost: M8x1
- Montáž: Nezarovnaná
- Spínací výstup: PNP rozpínací kontakt (NC)
- Materiál pouzdra: Nerezová ocel (1.4301)
- Počet pinů: 3
- Konstrukční řada: M08
- Proud naprázdno IO max. Při UE: 10 mA
- Citlivost: Nastavitelná vzdálenost sepnutí
- Rozsah měření: 0.1... 3 mm
- Závit (a): M8x1
- Kategorie produktu
kapacitní snímač
- Typ
BCS002N
- Min. provozní napětí
11.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
11.0 - 30.0 V
- Výstupy
PNP
- Spínací frekvence
100 Hz
- Provedení
Kapacitní
- Připojení
M8
- Způsob konstrukce
nezarovnaná
- Konstrukční velikost
M8
- Materiál pouzdra
nerezová ocel
IP65
- Min. teplota
-10 °C
- Max. teplota
70 °C
- Délka
54.00 mm
- Šířka
54 mm
- (Ø)
8 mm
- Rozm.
(Ø x d) 8 mm x 54.00 mm
- Jmenovité napětí
30.0 V
- Provozní napětí
24 V/DC
- Provozní proud
50 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417112 BALLUFF kapacitní snímač Kapacitní BCS002N BCS002N M8 nezarovnaná PNP (Ø x d) 8 mm x 54.00 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417112 BALLUFF kapacitní snímač Kapacitní BCS002N BCS002N M8 nezarovnaná PNP (Ø x d) 8 mm x 54.00 mm
Popis
Tyto kapacitní senzory pro zjištění hladiny rozpoznají pomocí aktivní plochy produkt, sypký materiál nebo kapaliny, které se mají bez dotyku odepnout. Díky kulovitému elektrickému poli jsou přilnavá místa na aktivní ploše senzoru účinně kompenzována. Rozměry=Ø 8 x 54 mm, konstrukční řada=M08, závit (a)=M8x1, montáž=nezarovnaná, připojení=konektor, M8x1 zástrčka, 3 pólů, spínací výstup = PNP rozpínací kontakt (NC), spínací frekvence = 100 Hz, dosah = 0.1... 3 mm, citlivost = nastavitelná vzdálenost sepnutí, materiál pouzdra = nerezová ocel (1.4301), aktivní plocha, materiál = PTFE, okolní teplota =-10... 70 °C, provozní napětí UB=11... 30 VDC, schválení/shoda = CEcULUSWEEE, stupeň krytí=IP65
