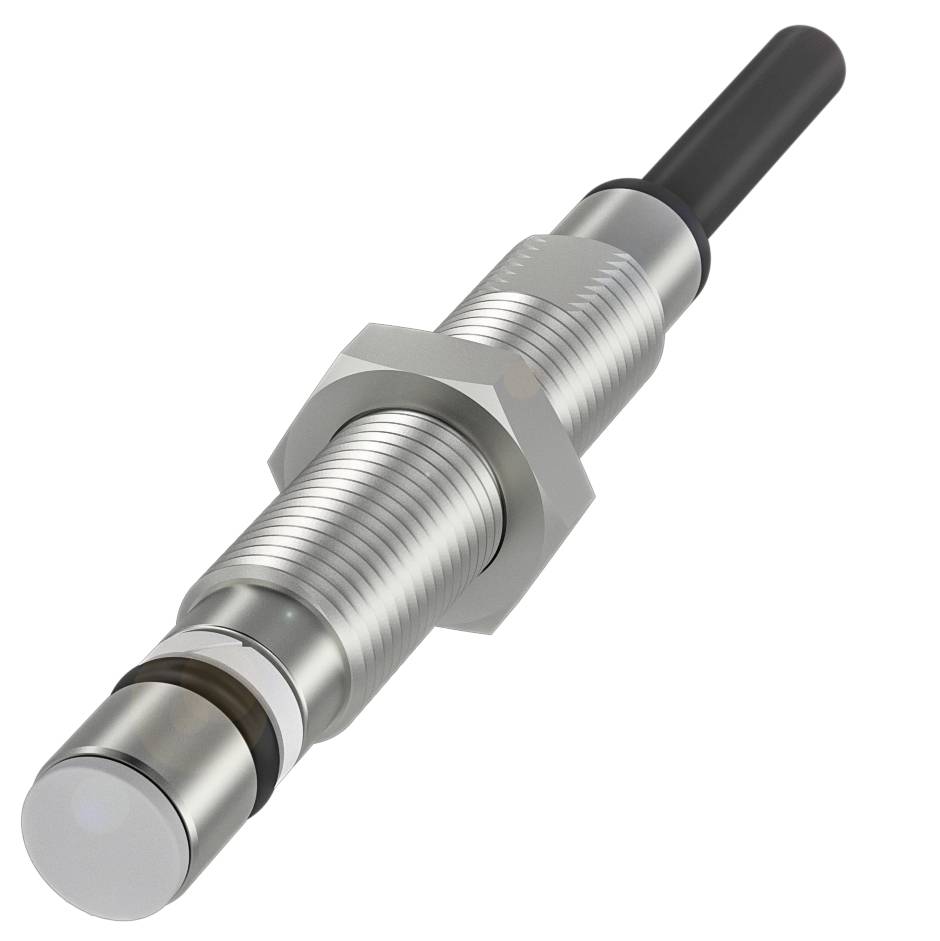

Name: BALLUFF indukční snímač Induktivní BHS006U BHS006U M5 zarovnaná PNP (Ø x d) 5 mm x 32.00 mm Piece
Brand: BALLUFF
SKU: 3416078
Availability: BackOrder

Hlavní benefity

Válcové provedení Balluff BHS006U pro použití odolná proti vysokému tlaku

Rozměry: Ø 5 x 32 mm
Provedení: M5 x 0,5
Montáž: Zarovnaná
Dosah: 1 mm
Spínací výstup: PNP spínací kontakt (NO)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 5 x 32 mm
Aktivní plocha, materiál: Keramika
Připojení: Kabel, 2.00 m, PUR
Provedení: M5 x 0,5
Provozní napětí UB: 10... 30 VDC
Odolnost proti tlaku max. 500 bar
Montáž: Zarovnaná
Materiál pouzdra: Ušlechtilá ocel
Dosah: 1 mm
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 3000 Hz
Typ ochrany: IP68
Teplota okolí: -25 až 80 °C
Doplňkové vlastnosti:
Rozměry: Ø 5 x 32 mm
Upevnění M5x0.5
Zobrazení provozního napětí: ne
Ukazatel funkcí: ne
Výstupní odpor Ra: otevřený kolektor
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 25 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Minimální provozní proud: 10 mA
Max. Zatížení pro UE: 0.4 μF
Proud naprázdno IO max., tlumený: 10 mA
Proud naprázdno IO max., neutlumený: 7 mA
Zbytkový proud lr max. 100 µA
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 3000 Hz
Napětí v případě potřeby max.: 2.5 V.
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: ne
Zabezpečený spínací interval SA: 0.8 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 1 mm
Odstup realistického spínače Sr: 1 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 10.0 %
Aktivní plocha, materiál: Keramika
Utahovací moment: 1 Nm ±10 %
Velikost: M5 x 0,5
Délka připevnění: 19.50 mm
Montáž: Jednoduše instalovatelná
Typ připojení: Kabel, 2.00 m, PUR
Průměr kabelu D: 2.50 mm
Délka kabelu L: 2 m.
Materiál pouzdra: Ušlechtilá ocel
Materiál pláště: PUR
Počet vodičů: 3
Průřez kabelu: 0.10 mm²
Těsnicí materiál: NBR 70
Materiál opěrného kroužku: PTFE
Těsnicí kroužek, rozměry: 2.35 × 1 mm
Odolnost proti tlaku max. 500 bar
Odolnost proti tlaku, poznámka: Odolná vůči tlaku oleje

Druh obalu: Piece

Kategorie produktu: indukční snímač

Typ: BHS006U

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 PNP

spínací vzdálenost (max.): 0.8 mm

Výstupy: PNP

Materiál pouzdra: nerezová ocel

Provedení: Induktivní

Způsob konstrukce: zarovnaná

Konstrukční velikost: M5

Připojení: M5

Délka kabelu: 2.00 m

Min. teplota: -25 °C

Max. teplota: 80 °C

: IP68

Délka: 32.00 mm

(Ø): 5 mm

Rozm.: (Ø x d) 5 mm x 32.00 mm

Obsah: 1 ks

Jmenovité napětí: 24 V

Spínací frekvence: 3000 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416078 BALLUFF indukční snímač Induktivní BHS006U BHS006U M5 zarovnaná PNP (Ø x d) 5 mm x 32.00 mm Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416078 BALLUFF indukční snímač Induktivní BHS006U BHS006U M5 zarovnaná PNP (Ø x d) 5 mm x 32.00 mm Piece

Popis

Naše vysoce odolná indukční senzory BHS vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. při kontrole koncové polohy na hydraulických válcích nebo při sledování polohy ventilu. Umožňuje jejich zatížitelnost díky dílům pouzdra, které jsou odolné vůči média, a speciální postup těsnění. Pro vaše individuální použití vám nabízíme různé typy konstrukce a rozsáhlý program s různými průměry krytu a velikostmi závitů. Rozměry = Ø 5 x 32 mm, konstrukce = M5 x 0,5, montáž = zarovnaná, dosah = 1 mm, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 3000 Hz, materiál pouzdra = nerezová ocel, aktivní plocha, materiál = keramika, připojení = kabel, 2.00 m, PUR, provozní napětí Ub = 10... 30 VDC, okolní teplota = -25... 80 °C, odolnost proti tlaku max. = 500 bar, stupeň krytí = IP68, schválení/shoda = CE, UKCA, cULus, WEEE

Tento text byl přeložen strojově.

Popis

Naše vysoce odolná indukční senzory BHS vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. při kontrole koncové polohy na hydraulických válcích nebo při sledování polohy ventilu. Umožňuje jejich zatížitelnost díky dílům pouzdra, které jsou odolné vůči média, a speciální postup těsnění. Pro vaše individuální použití vám nabízíme různé typy konstrukce a rozsáhlý program s různými průměry krytu a velikostmi závitů. Rozměry = Ø 5 x 32 mm, konstrukce = M5 x 0,5, montáž = zarovnaná, dosah = 1 mm, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 3000 Hz, materiál pouzdra = nerezová ocel, aktivní plocha, materiál = keramika, připojení = kabel, 2.00 m, PUR, provozní napětí Ub = 10... 30 VDC, okolní teplota = -25... 80 °C, odolnost proti tlaku max. = 500 bar, stupeň krytí = IP68, schválení/shoda = CE, UKCA, cULus, WEEE
