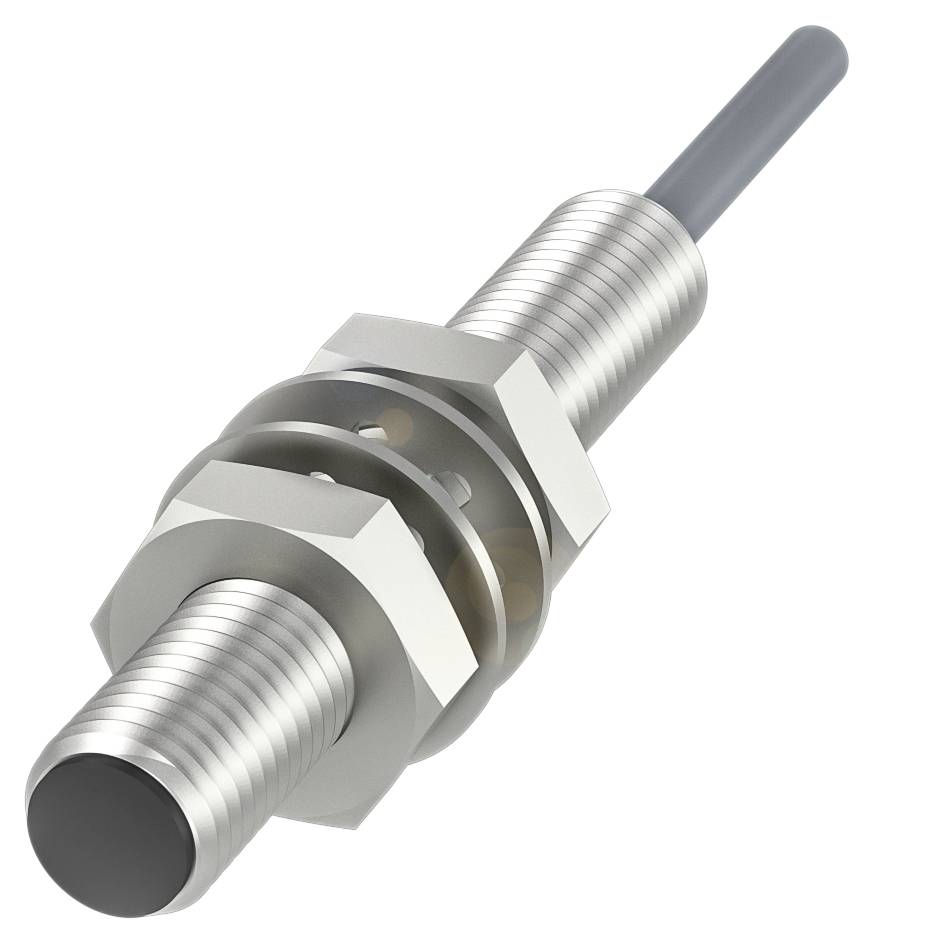

BALLUFF indukční snímač Induktivní BES03TF BES03TF M8 zarovnaná NPN (Ø x d) 8 mm x 50.00 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
indukční snímač
Provozní napětí max.
30.0 V
Výstupy
NPN
spínací vzdálenost (max.)
1.6 mm
Provedení
Induktivní
Datasheety: (PDF)
Počet
Celková cena (2 417,36 Kč / kus)
2 417,36 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Indukční senzor přiblížení Balluff BES03TF
- Rozměry: Ø 8 x 50 mm
- Tvar M8x1
- Montáž: Zarovnaná
- Dosah: 2 mm
- Spínací výstup: NPN otevírací spínač (NC)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 8 x 50 mm
- Aktivní plocha, materiál: PBT
- Připojení: Kabel, 2.00 m, PVC
- Tvar M8x1
- Provozní napětí UB: 10... 30 VDC
- Montáž: Zarovnaná
- Materiál krytu: Mosaz, bez niklu
- Dosah: 2 mm
- Spínací výstup: NPN otevírací spínač (NC)
- Spínací frekvence: 5000 Hz
- Typ ochrany: IP68
- Teplota okolí: -25 až 70 °C
- Doplňkové vlastnosti:
- Rozměry: Ø 8 x 50 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: Ano
- Výstupní odpor Ra: 33.0 kOhm
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 250 V AC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 25 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Max. Zátěžový kapacita pro UE: 1 μF
- Proud naprázdno IO max., tlumený: 2 mA
- Proud naprázdno IO max., neutlumený: 7 mA
- Zbytkový proud lr max. 10 µA
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 5000 Hz
- Stupeň krytí: II
- Napětí v případě potřeby max.: 2.5 V.
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 1.6 mm
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 2 mm
- Odstup realistického spínače Sr: 2 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 10 %
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 595 a)
- Aktivní plocha, materiál: PBT
- Utahovací moment 3 Nm
- Velikost: M8x1
- Délka připevnění: 48 mm
- Montáž: Jednoduše instalovatelná
- Spínací výstup: NPN otevírací spínač (NC)
- Typ připojení: Kabel, 2.00 m, PVC
- Průměr kabelu D: 3.00 mm
- Délka kabelu L: 2 m.
- Poznávací značka spínacího zařízení: Snímode se
- Materiál krytu: Mosaz, bez niklu
- Materiál pláště: PVC
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Typ ochrany: IP68
- Teplota okolí: -25 až 70 °C
- Stupeň znečištění: 3
- Počet vodičů: 3
- Průřez kabelu: 0.14 mm²
- Značka: Global
- Kategorie produktu
indukční snímač
- Typ
BES03TF
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
NPN
- Délka kabelu
2.00 m
- spínací vzdálenost (max.)
1.6 mm
- Spínací frekvence
5000 Hz
- Provedení
Induktivní
- Připojení
M8
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M8
- Materiál pouzdra
mosaz
- Typ kontaktu
1 rozpínací kontakt
IP68
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
50.00 mm
- (Ø)
8 mm
- Rozm.
(Ø x d) 8 mm x 50.00 mm
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417417 BALLUFF indukční snímač Induktivní BES03TF BES03TF M8 zarovnaná NPN (Ø x d) 8 mm x 50.00 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417417 BALLUFF indukční snímač Induktivní BES03TF BES03TF M8 zarovnaná NPN (Ø x d) 8 mm x 50.00 mm
Popis
Naše indukční senzory ve standardním provedení jsou ideální pro ideal rozpoznávání objektů v kovovém prostoru. Jsou odolné proti zkratu a pracují bezkontaktně, to znamená, že jsou odolné proti opotřebení a velmi odolné proti znečištění. Senzory získáte v provedeních od Ø 3 mm do 80 × 80 mm měření výšky. Obzvláště ekonomická řešení vám umožní odolné a spolehlivé indukční globální senzory. Široká škála těchto více než 500 upřednostněných variant může být na celém světě v krátkodobém horizontu i ve vysokých počtech. Rozměry=Ø 8 x 50 mm, typ=M8x1, montáž=zarovnaná, dosah=2 mm, spínací výstup=NPN rozpínací kontakt (NC), spínací frekvence = 5000 Hz, materiál krytu = mosaz, ochrana povrchu = bez niklu, aktivní plocha, materiál = PBT, připojení = kabel, 2.00 m, PVC, provozní napětí Ub=10... 30 VDC, okolní teplota =-25... 70 °C, stupeň krytí = IP68, soulad = CEEACcULUWEEE
