Name: BALLUFF indukční snímač Induktivní BES03LE BES03LE M5 zarovnaná PNP (Ø x d) 5 mm x 27.00 mm Piece
Brand: BALLUFF
SKU: 3417074
Availability: BackOrder

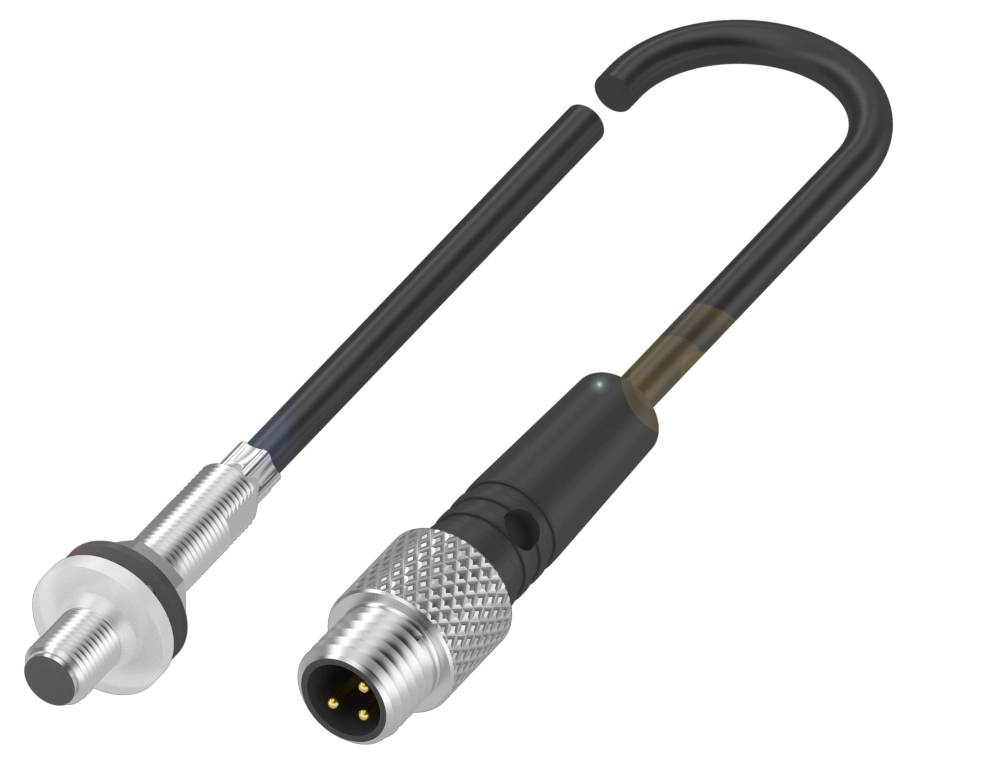

Senzor se závitovým připojením a kabel s kulatým konektorem pro připojení. Vhodný pro průmyslové aplikace.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

indukční snímač

Provozní napětí max.

30.0 V

Výstupy

PNP

spínací vzdálenost (max.)

0.65 mm

Datasheety: (PDF)

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 293,39 Kč / kus)

3 293,39 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Válcové provedení Balluff BES03LE pro použití odolná proti vysokému tlaku

Rozměry: Ø 5 x 27 mm
Provedení: M5 x 0,5
Montáž: Zarovnaná
Dosah: 0.8 mm
Spínací výstup: PNP rozpínací kontakt (NC)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 5 x 27 mm
Aktivní plocha, materiál: Keramika
Připojení: Kabel s konektorem, konektor M8x1, 3-pólový, 0.30 m, PUR
Provedení: M5 x 0,5
Provozní napětí UB: 10... 30 VDC
Odolnost proti tlaku max. 100 bar
Montáž: Zarovnaná
Materiál pouzdra: Ušlechtilá ocel
Dosah: 0.8 mm
Spínací výstup: PNP rozpínací kontakt (NC)
Spínací frekvence: 3000 Hz
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Doplňkové vlastnosti:
Rozměry: Ø 5 x 27 mm
Zobrazení provozního napětí: ne
Ukazatel funkcí: ne
Výstupní odpor Ra: otevřený kolektor
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 25 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Minimální provozní proud v: 1 mA
Max. Zatížení pro UE: 0.2 μF
Proud naprázdno IO max., tlumený: 3 mA
Proud naprázdno IO max., neutlumený: 10 mA
Zbytkový proud lr max. 80 µA
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 3000 Hz
Napětí v případě potřeby max.: 3 V.
Připojení: Zástrčka M8x1, 3-pólová
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 0.65 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 0.8 mm
Odstup realistického spínače Sr: 0.8 mm
Odstup spínače v reálném čase, tolerance: -10 % / +40 %
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 830 a)
Aktivní plocha, materiál: Keramika
Utahovací moment: 1 Nm ±10 %
Velikost: M5 x 0,5
Délka připevnění: 24.00 mm
Montáž: Jednoduše instalovatelná
Spínací výstup: PNP rozpínací kontakt (NC)
Typ připojení: Kabel s konektorem, 0.30 m, |PUR
Průměr kabelu D: 3.00 mm
Délka kabelu L: 0.3 m.
Materiál pouzdra: Ušlechtilá ocel
Materiál pláště: PUR
EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Stupeň znečištění: 3
Těsnicí kroužek, rozměry: 10.4 × 3.5 mm
Odolnost proti tlaku max. 100 bar
Odolnost proti tlaku, poznámka: Odolná vůči tlaku oleje

Druh obalu: Piece

Kategorie produktu: indukční snímač

Typ: BES03LE

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Výstupy: PNP

Délka kabelu: 0.30 m

spínací vzdálenost (max.): 0.65 mm

Spínací frekvence: 3000 Hz

Provedení: Induktivní

Připojení: M5

Způsob konstrukce: zarovnaná

Konstrukční velikost: M5

Materiál pouzdra: nerezová ocel

Typ kontaktu: 1 rozpínací kontakt

: IP67

Min. teplota: -25 °C

Max. teplota: 70 °C

Délka: 27.00 mm

(Ø): 5 mm

Rozm.: (Ø x d) 5 mm x 27.00 mm

Jmenovité napětí: 24 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417074 BALLUFF indukční snímač Induktivní BES03LE BES03LE M5 zarovnaná PNP (Ø x d) 5 mm x 27.00 mm Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417074 BALLUFF indukční snímač Induktivní BES03LE BES03LE M5 zarovnaná PNP (Ø x d) 5 mm x 27.00 mm Piece

Popis

Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Rozměry=Ø 5 x 27 mm, konstrukce=M5 x 0,5, montáž=zarovnaná, dosah=0.8 mm, spínací výstup=PNP rozpínací kontakt (NC), spínací frekvence = 3000 Hz, materiál krytu = ušlechtilá ocel, aktivní plocha, materiál = keramika, připojení = kabel s konektorem M8x1 zástrčka, 3-pólová, 0.30 m, PUR, provozní napětí Ub=10... 30 VDC, okolní teplota=-25... 70 °C, odolnost proti tlaku max. 100 bar, stupeň krytí=IP67, schválení/soulad=CucULUEACWEEE

Tento text byl přeložen strojově.
