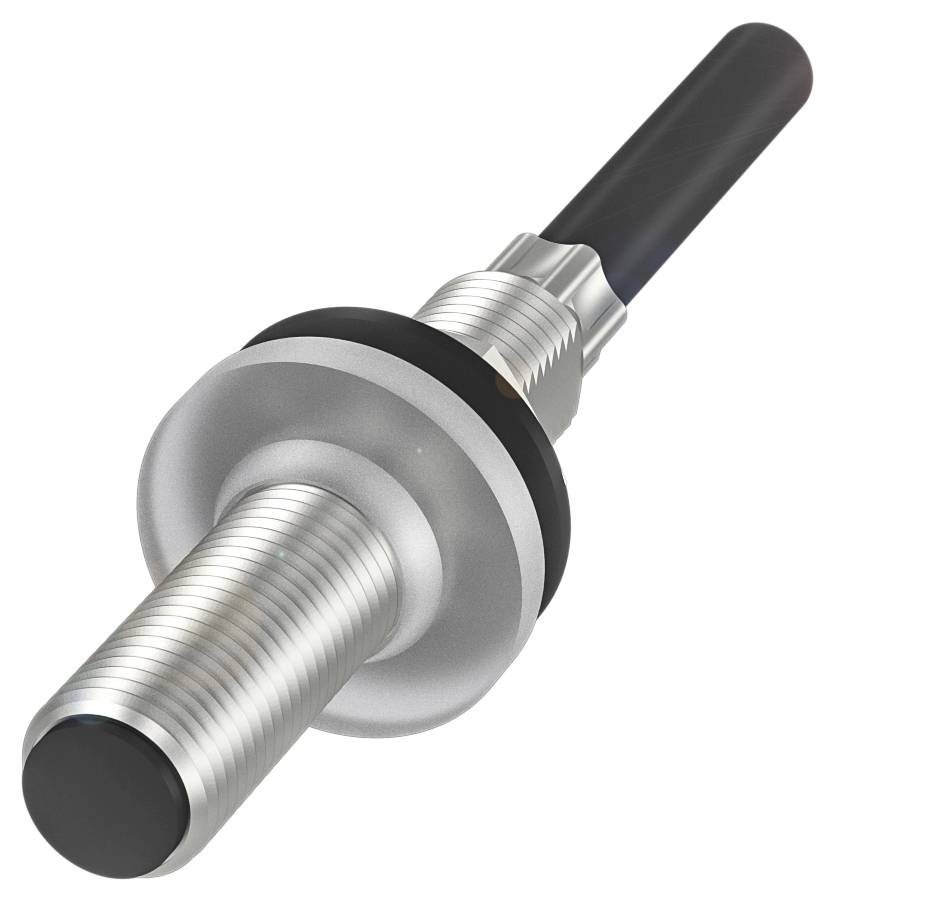

BALLUFF indukční snímač Induktivní BES03L7 BES03L7 M5 zarovnaná PNP (Ø x d) 5 mm x 27.00 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
indukční snímač
Provozní napětí max.
30.0 V
Výstupy
PNP
spínací vzdálenost (max.)
0.65 mm
Provedení
Induktivní
Datasheety: (PDF)
Počet
Celková cena (3 073,55 Kč / kus)
3 073,55 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BES03L7 pro použití odolná proti vysokému tlaku
- Rozměry: Ø 5 x 27 mm
- Provedení: M5 x 0,5
- Montáž: Zarovnaná
- Dosah: 0.8 mm
- Spínací výstup: PNP spínací kontakt (NO)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 5 x 27 mm
- Aktivní plocha, materiál: Keramika
- Připojení: Kabel, 2.00 m, PUR
- Provedení: M5 x 0,5
- Provozní napětí UB: 10... 30 VDC
- Odolnost proti tlaku max. 100 bar
- Montáž: Zarovnaná
- Materiál pouzdra: Ušlechtilá ocel
- Dosah: 0.8 mm
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 3000 Hz
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Doplňkové vlastnosti:
- Rozměry: Ø 5 x 27 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: ne
- Výstupní odpor Ra: otevřený kolektor
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 25 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Minimální provozní proud v: 1 mA
- Max. Zatížení pro UE: 0.2 μF
- Proud naprázdno IO max., tlumený: 10 mA
- Proud naprázdno IO max., neutlumený: 3 mA
- Zbytkový proud lr max. 80 µA
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 3000 Hz
- Napětí v případě potřeby max.: 3 V.
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 0.65 mm
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 0.8 mm
- Odstup realistického spínače Sr: 0.8 mm
- Odstup spínače v reálném čase, tolerance: -10 % / +40 %
- Teplotní drift max. (% str): 10 %
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 830 a)
- Aktivní plocha, materiál: Keramika
- Utahovací moment: 1 Nm ±10 %
- Velikost: M5 x 0,5
- Délka připevnění: 24.00 mm
- Montáž: Jednoduše instalovatelná
- Spínací výstup: PNP spínací kontakt (NO)
- Typ připojení: Kabel, 2.00 m, PUR
- Průměr kabelu D: 3.00 mm
- Délka kabelu L: 2 m.
- Materiál pouzdra: Ušlechtilá ocel
- Materiál pláště: PUR
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Stupeň znečištění: 3
- Počet vodičů: 3
- Průřez kabelu: 0.14 mm²
- Těsnicí kroužek, rozměry: 10.4 × 3.5 mm
- Odolnost proti tlaku max. 100 bar
- Odolnost proti tlaku, poznámka: Odolná vůči tlaku oleje
- Kategorie produktu
indukční snímač
- Typ
BES03L7
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
PNP
- Délka kabelu
2.00 m
- spínací vzdálenost (max.)
0.65 mm
- Spínací frekvence
3000 Hz
- Provedení
Induktivní
- Připojení
M5
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M5
- Materiál pouzdra
nerezová ocel
- Typ kontaktu
1 PNP
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
27.00 mm
- (Ø)
5 mm
- Rozm.
(Ø x d) 5 mm x 27.00 mm
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416976 BALLUFF indukční snímač Induktivní BES03L7 BES03L7 M5 zarovnaná PNP (Ø x d) 5 mm x 27.00 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416976 BALLUFF indukční snímač Induktivní BES03L7 BES03L7 M5 zarovnaná PNP (Ø x d) 5 mm x 27.00 mm
Popis
Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Rozměry = Ø 5 x 27 mm, konstrukce = M5 x 0,5, montáž = zarovnaná, dosah = 0.8 mm, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 3000 Hz, materiál krytu = ušlechtilá ocel, aktivní plocha, materiál = keramika, připojení = kabel, 2.00 m, PUR, provozní napětí Ub=10... 30 VDC, okolní teplota=-25... 70 °C, pevnost tisku max.=100 bar, stupeň ochrany = IP67, schválení/shoda = CECULUEACWEEE
