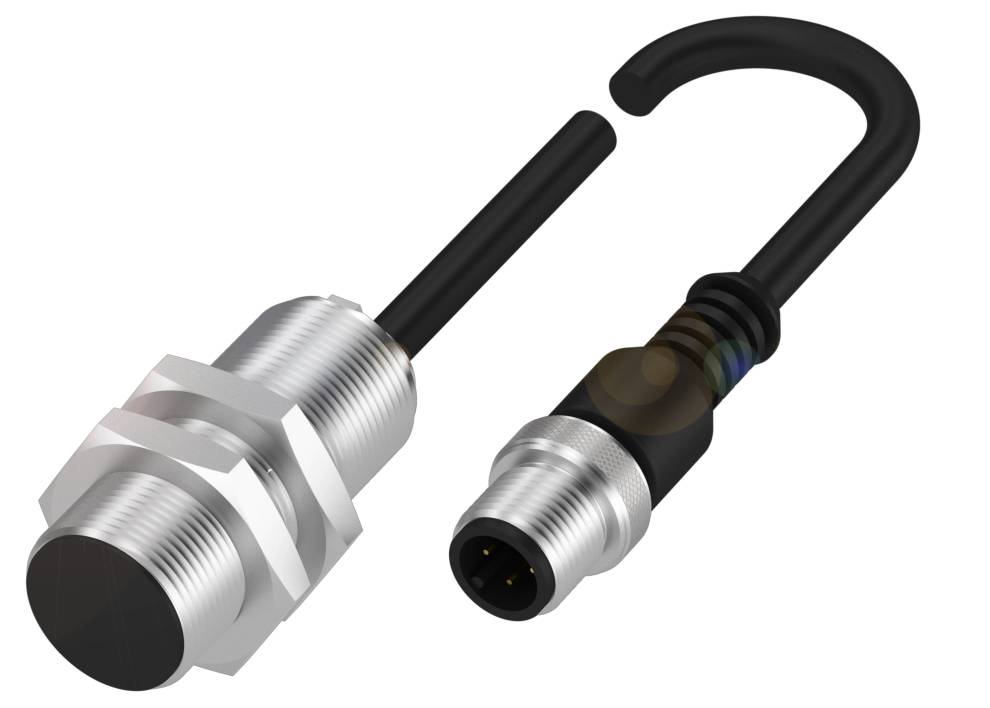

BALLUFF indukční snímač Induktivní BES03FJ BES03FJ M18 zarovnaná (Ø x v) 18 mm x 46 m
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
indukční snímač
Provozní napětí max.
36.0 V
spínací vzdálenost (max.)
5.6 mm
Provedení
Induktivní
Připojení
M18
Datasheety: (PDF)
Počet
Celková cena (2 524,79 Kč / kus)
2 524,79 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Indukční senzor přiblížení Balluff BES03FJ
- Rozměry: Ø 18 x 46 mm
- Tvar M18x1
- Montáž: Zarovnaná
- Dosah: 7 mm
- Spínací výstup: Polarizovaný spínač (NO)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 18 x 46 mm
- Aktivní plocha, materiál: LCP/PTFE
- Připojení: Kabel s konektorem, zástrčka M12x1, 4-pólová, 0.30 m, PUR
- Tvar M18x1
- Provozní napětí UB: 10... 36 VDC
- Montáž: Zarovnaná
- Materiál pouzdra: Mosaz, vrstva, PTFE
- Dosah: 7 mm
- Spínací výstup: Polarizovaný spínač (NO)
- Spínací frekvence: 600 Hz
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Doplňkové vlastnosti:
- Rozměry: Ø 18 x 46 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: Ano
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 50 ms
- Provozní napětí UB: 10... 36 VDC
- Kategorie použití: DC-13
- Minimální provozní proud: 5 mA
- Max. Zátěžový kapacita pro UE: 1 μF
- Zbytkový proud lr max. 600 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 600 Hz
- Napětí v případě potřeby max.: 4.2 V.
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 5.6 mm
- Hystereze H max. (% str): 20.0 %
- Jmenovitá spínací vzdálenost n: 7 mm
- Odstup realistického spínače Sr: 7 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 10 %
- Přesnost opakování max. (% str): 5.0 %
- Aktivní plocha, materiál: LCP/PTFE
- Utahovací moment 15 Nm
- Velikost: M18x1
- Délka připevnění: 40.00 mm
- Montáž: Jednoduše instalovatelná
- Spínací výstup: Polarizovaný spínač (NO)
- Typ připojení: Kabel s konektorem, 0.30 m, |PUR
- Průměr kabelu D: 4.70 mm
- Délka kabelu L: 0.3 m.
- Poznávací značka spínacího zařízení: Snímode se
- Materiál pouzdra: Mosaz, vrstva, PTFE
- Materiál pláště: PUR, s radiačním síťováním
- Kategorie produktu
indukční snímač
- Typ
BES03FJ
- Min. provozní napětí
10.0 V
- Provozní napětí max.
36.0 V
- Provozní napětí
10.0 - 36.0 V
- Délka kabelu
0.30 m
- spínací vzdálenost (max.)
5.6 mm
- Spínací frekvence
600 Hz
- Provedení
Induktivní
- Připojení
M18
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M18
- Materiál pouzdra
mosaz
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
46.00 mm
- V
46 m
- (Ø)
18 mm
- Rozm.
(Ø x v) 18 mm x 46 m
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417129 BALLUFF indukční snímač Induktivní BES03FJ BES03FJ M18 zarovnaná (Ø x v) 18 mm x 46 m
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417129 BALLUFF indukční snímač Induktivní BES03FJ BES03FJ M18 zarovnaná (Ø x v) 18 mm x 46 m
Popis
Rozměr=Ø 18 x 46 mm, tvar=M18x1, montáž=zarovnaná, dosah=7 mm, spínací výstup=polstrovaný kontakt (NO), spínací frekvence = 600 Hz, materiál krytu=mosaz, ochrana povrchu=potažený, PTFE, aktivní plocha, materiál = LCP/PTFE, připojení = kabel s konektorem, zástrčka M12x1, 4-pólová, 0.30 m, PUR, provozní napětí Ub=10... 36 VDC, okolní teplota=-25... 70 °C, stupeň krytí=IP67, schválení/shoda=EACcULusceWEEE
