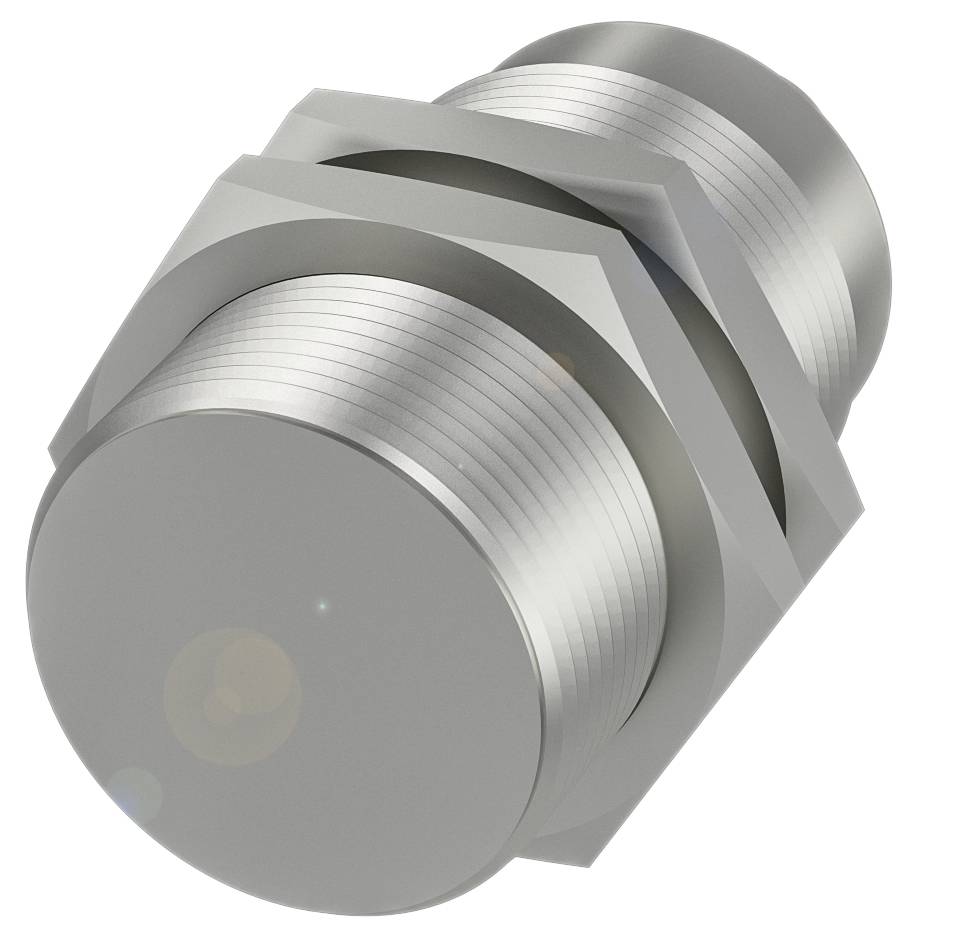

Name: BALLUFF indukční snímač Induktivní BES02YF BES02YF M30 zarovnaná PNP (Ø x d) 30 mm x 63.50 mm
Brand: BALLUFF
SKU: 3417221
Availability: BackOrder

Hlavní benefity

Válcové provedení Balluff BES02YF pro použití odolná proti vysokému tlaku

Rozměry: Ø 30 x 63.5 mm
Provedení: M30x1,5
Montáž: Zarovnaná
Dosah: 20 mm
Spínací výstup: PNP spínací kontakt (NO)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 30 x 63.5 mm
Aktivní plocha, materiál: Nerezová ocel (1.4305)
Připojení: Konektor, zástrčka M12x1, 4-pólová
Provedení: M30x1,5
Provozní napětí UB: 10... 30 VDC
Odolnost proti tlaku max. 40 bar
Montáž: Zarovnaná
Materiál pouzdra: Ušlechtilá ocel
Dosah: 20 mm
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 100 Hz
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Doplňkové vlastnosti:
Rozměry: Ø 30 x 63.5 mm
Zobrazení provozního napětí: ne
Ukazatel funkcí: Ano
Výstupní odpor Ra: 47.0 kOhm
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 35 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zátěžový kapacita pro UE: 1 μF
Proud naprázdno IO max., tlumený: 16 mA
Proud naprázdno IO max., neutlumený: 9 mA
Zbytkový proud lr max. 100 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 100 Hz
Případ napětí statický max.: 2 V.
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 16 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 20 mm
Odstup realistického spínače Sr: 20 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 340 a)
Aktivní plocha, materiál: Nerezová ocel (1.4305)
Utahovací moment 80 Nm ± 10 %
Velikost: M30x1,5
Délka připevnění: 42.00 mm
Montáž: Jednoduše instalovatelná
Spínací výstup: PNP spínací kontakt (NO)
Poznávací značka spínacího zařízení: Snímode se
Materiál pouzdra: Ušlechtilá ocel
EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Stupeň znečištění: 3
Odolnost proti tlaku max. 40 bar
Pevnost v tlaku, poznámka: Odolná proti tlaku

Kategorie produktu: indukční snímač

Typ: BES02YF

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 spínací kontakt

spínací vzdálenost (max.): 16 mm

Výstupy: PNP

Materiál pouzdra: nerezová ocel

Provedení: Induktivní

Vlastnosti materiálu: nerezové

Způsob konstrukce: zarovnaná

Konstrukční velikost: M30

Připojení: M12, 4pólové

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Délka: 63.50 mm

(Ø): 30 mm

Rozm.: (Ø x d) 30 mm x 63.50 mm

Obsah: 1 ks

Jmenovité napětí: 24 V

Spínací frekvence: 100 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417221 BALLUFF indukční snímač Induktivní BES02YF BES02YF M30 zarovnaná PNP (Ø x d) 30 mm x 63.50 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417221 BALLUFF indukční snímač Induktivní BES02YF BES02YF M30 zarovnaná PNP (Ø x d) 30 mm x 63.50 mm

Popis

Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Rozměry=Ø 30 x 63.5 mm, typ=M30x1,5, montáž=zarovnaná, dosah=20 mm, spínací výstup=PNP spínací kontakt (NO), spínací frekvence = 100 Hz, materiál krytu = ušlechtilá ocel, aktivní plocha, materiál = nerezová ocel (1.4305), připojení = konektor, M12x1 zástrčka, 4 pólů, provozní napětí Ub=10... 30 VDC, okolní teplota - 25... 70 °C, stupeň krytí=IP67, schválení/shoda = CECULUSEACWEEE

Tento text byl přeložen strojově.

Popis

Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Rozměry=Ø 30 x 63.5 mm, typ=M30x1,5, montáž=zarovnaná, dosah=20 mm, spínací výstup=PNP spínací kontakt (NO), spínací frekvence = 100 Hz, materiál krytu = ušlechtilá ocel, aktivní plocha, materiál = nerezová ocel (1.4305), připojení = konektor, M12x1 zástrčka, 4 pólů, provozní napětí Ub=10... 30 VDC, okolní teplota - 25... 70 °C, stupeň krytí=IP67, schválení/shoda = CECULUSEACWEEE

Tento text byl přeložen strojově.
