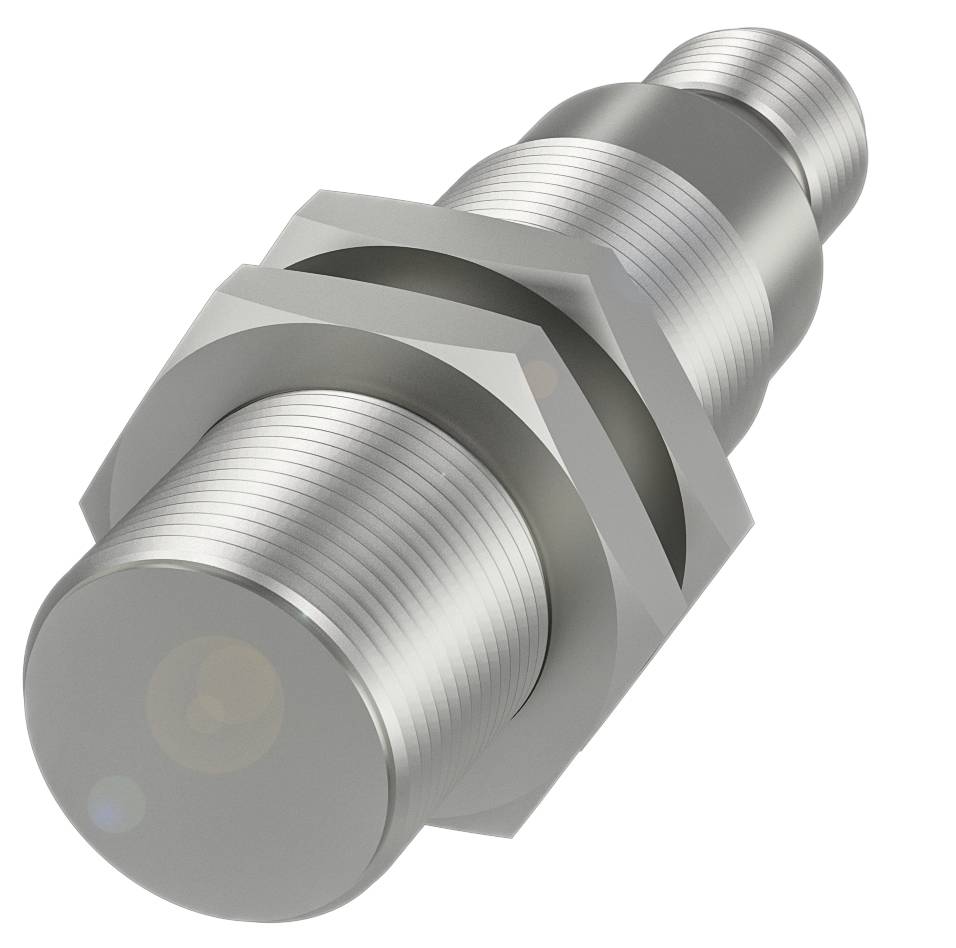

BALLUFF indukční snímač Induktivní BES02Y2 BES02Y2 zarovnaná NPN (Ø x v) 18 mm x 63.5 m Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
indukční snímač
Provozní napětí max.
30.0 V
Výstupy
NPN
spínací vzdálenost (max.)
8.1 mm
Datasheety: (PDF)
Počet
Celková cena (2 797,52 Kč / kus)
2 797,52 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BES02Y2 pro použití odolná proti vysokému tlaku
- Rozměry: Ø 18 x 63.5 mm
- Tvar M18x1
- Montáž: Zarovnaná
- Dosah: 10 mm
- Spínací výstup: NPN spínací kontakt (NO)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 18 x 63.5 mm
- Aktivní plocha, materiál: Ušlechtilá ocel
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Tvar M18x1
- Provozní napětí UB: 10... 30 VDC
- Odolnost proti tlaku max. 60 bar
- Montáž: Zarovnaná
- Materiál pouzdra: Ušlechtilá ocel
- Dosah: 10 mm
- Spínací výstup: NPN spínací kontakt (NO)
- Spínací frekvence: 200 Hz
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Doplňkové vlastnosti:
- Rozměry: Ø 18 x 63.5 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: Ano
- Výstupní odpor Ra: 47.0 kOhm
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 35 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Nejnižší provozní proud v: 0 mA
- Max. Zátěžový kapacita pro UE: 1 μF
- Proud naprázdno IO max., tlumený: 16 mA
- Proud naprázdno IO max., neutlumený: 9 mA
- Zbytkový proud lr max. 100 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 200 Hz
- Případ napětí statický max.: 2 V.
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 8.1 mm
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 10 mm
- Odstup realistického spínače Sr: 10 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 10 %
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 375 a)
- Aktivní plocha, materiál: Ušlechtilá ocel
- Utahovací moment 50 Nm ± 10 %
- Velikost: M18x1
- Délka připevnění: 42.00 mm
- Montáž: Jednoduše instalovatelná
- Spínací výstup: NPN spínací kontakt (NO)
- Poznávací značka spínacího zařízení: Snímode se
- Materiál pouzdra: Ušlechtilá ocel
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Stupeň znečištění: 3
- Odolnost proti tlaku max. 60 bar
- Pevnost v tlaku, poznámka: Odolná proti tlaku
- Druh obalu
Piece
- Kategorie produktu
indukční snímač
- Typ
BES02Y2
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
NPN
- spínací vzdálenost (max.)
8.1 mm
- Spínací frekvence
200 Hz
- Provedení
Induktivní
- Připojení
M18
- Způsob konstrukce
zarovnaná
- Materiál pouzdra
nerezová ocel
- Typ kontaktu
1 spínací kontakt
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
63.50 mm
- V
63.5 m
- (Ø)
18 mm
- Rozm.
(Ø x v) 18 mm x 63.5 m
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417479 BALLUFF indukční snímač Induktivní BES02Y2 BES02Y2 zarovnaná NPN (Ø x v) 18 mm x 63.5 m Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417479 BALLUFF indukční snímač Induktivní BES02Y2 BES02Y2 zarovnaná NPN (Ø x v) 18 mm x 63.5 m Piece
Popis
Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Rozměry=Ø 18 x 63.5 mm, typ=M18x1, montáž=zarovnaná, dosah=10 mm, spínací výstup=NPN spínač (NO), spínací frekvence = 200 Hz, materiál krytu = ušlechtilá ocel, aktivní plocha, materiál = nerezová ocel, připojení = konektor, M12x1 zástrčka, 4 pólů, provozní napětí Ub=10... 30 VDC, okolní teplota - 25... 70 °C, stupeň krytí=IP67, schválení/shoda = CECULUSEACWEEE
