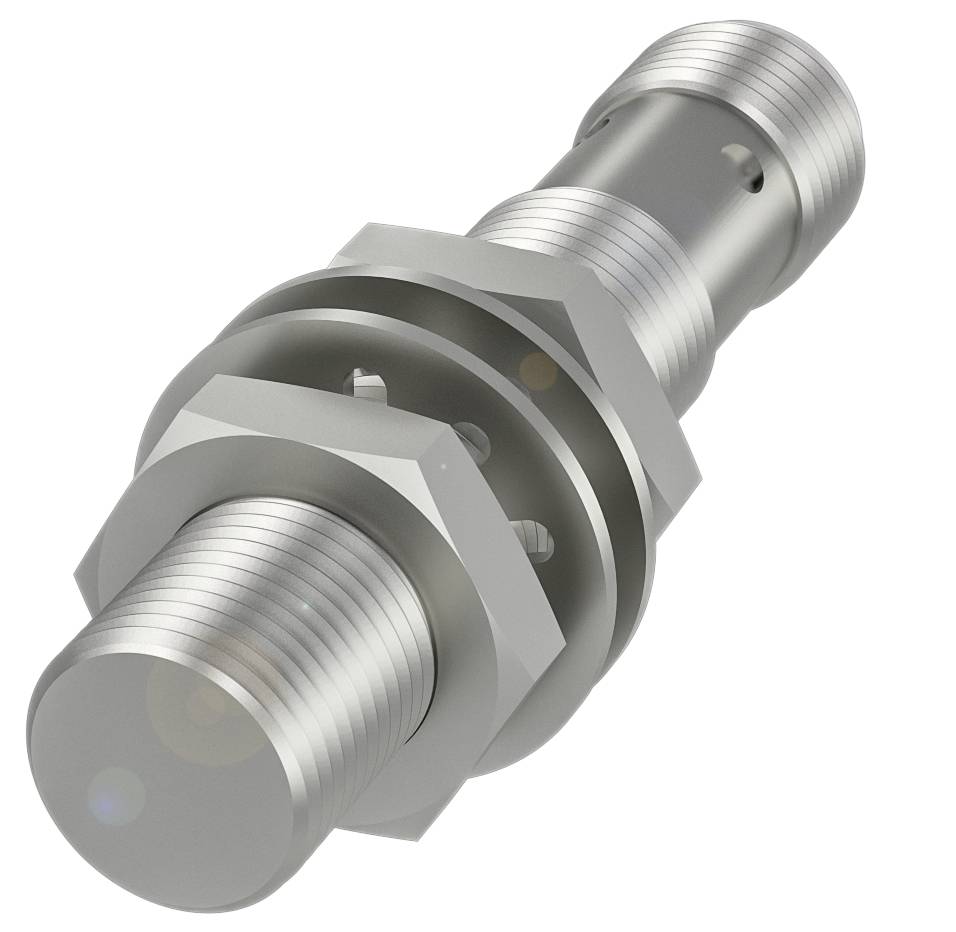

BALLUFF indukční snímač Induktivní BES02WF BES02WF M12 zdánlivě zarovnaný NPN (Ø x d) 12 mm x 60.00 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
indukční snímač
Provozní napětí max.
30.0 V
Výstupy
NPN
spínací vzdálenost (max.)
4.9 mm
Provedení
Induktivní
Datasheety: (PDF)
Počet
Celková cena (2 437,19 Kč / kus)
2 437,19 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BES02WF pro použití odolná proti vysokému tlaku
- Rozměry: Ø 12 x 60 mm
- Tvar M12x1
- Montáž: Zdánlivě zarovnaná
- Dosah: 6 mm
- Spínací výstup: NPN spínací kontakt (NO)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 12 x 60 mm
- Aktivní plocha, materiál: Ušlechtilá ocel
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Tvar M12x1
- Provozní napětí UB: 10... 30 VDC
- Odolnost proti tlaku max. 80 bar
- Montáž: Zdánlivě zarovnaná
- Materiál pouzdra: Ušlechtilá ocel
- Dosah: 6 mm
- Spínací výstup: NPN spínací kontakt (NO)
- Spínací frekvence: 400 Hz
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Doplňkové vlastnosti:
- Rozměry: Ø 12 x 60 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: Ano
- Výstupní odpor Ra: 47.0 kOhm
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 60 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Nejnižší provozní proud v: 0 mA
- Max. Zátěžový kapacita pro UE: 1 μF
- Proud naprázdno IO max., tlumený: 16 mA
- Proud naprázdno IO max., neutlumený: 9 mA
- Zbytkový proud lr max. 100 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 400 Hz
- Případ napětí statický max.: 2 V.
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 4.9 mm
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 6 mm
- Odstup realistického spínače Sr: 6 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 10 %
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 335 a)
- Aktivní plocha, materiál: Ušlechtilá ocel
- Utahovací moment 10 Nm ± 10 %
- Velikost: M12x1
- Délka připevnění: 41.00 mm
- Montáž: Zdánlivě zarovnaná
- Spínací výstup: NPN spínací kontakt (NO)
- Poznávací značka spínacího zařízení: Možnost modroze až na rozváděcí
- Materiál pouzdra: Ušlechtilá ocel
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Stupeň znečištění: 3
- Odolnost proti tlaku max. 80 bar
- Pevnost v tlaku, poznámka: Odolná proti tlaku
- Kategorie produktu
indukční snímač
- Typ
BES02WF
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
NPN
- spínací vzdálenost (max.)
4.9 mm
- Spínací frekvence
400 Hz
- Provedení
Induktivní
- Připojení
M12
- Způsob konstrukce
zdánlivě zarovnaný
- Konstrukční velikost
M12
- Vlastnosti materiálu
nerezové
- Materiál pouzdra
nerezová ocel
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
60.00 mm
- (Ø)
12 mm
- Rozm.
(Ø x d) 12 mm x 60.00 mm
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417348 BALLUFF indukční snímač Induktivní BES02WF BES02WF M12 zdánlivě zarovnaný NPN (Ø x d) 12 mm x 60.00 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417348 BALLUFF indukční snímač Induktivní BES02WF BES02WF M12 zdánlivě zarovnaný NPN (Ø x d) 12 mm x 60.00 mm
Popis
Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Rozměry=Ø 12 x 60 mm, typ=M12x1, montáž=zdánlivě zarovnaný, dosah=6 mm, spínací výstup=NPN spínač (NO), spínací frekvence = 400 Hz, materiál krytu = ušlechtilá ocel, aktivní plocha, materiál = nerezová ocel, připojení = konektor, M12x1 zástrčka, 4 pólů, provozní napětí Ub=10... 30 VDC, okolní teplota - 25... 70 °C, stupeň krytí=IP67, schválení/shoda = CECULUSEACWEEE
