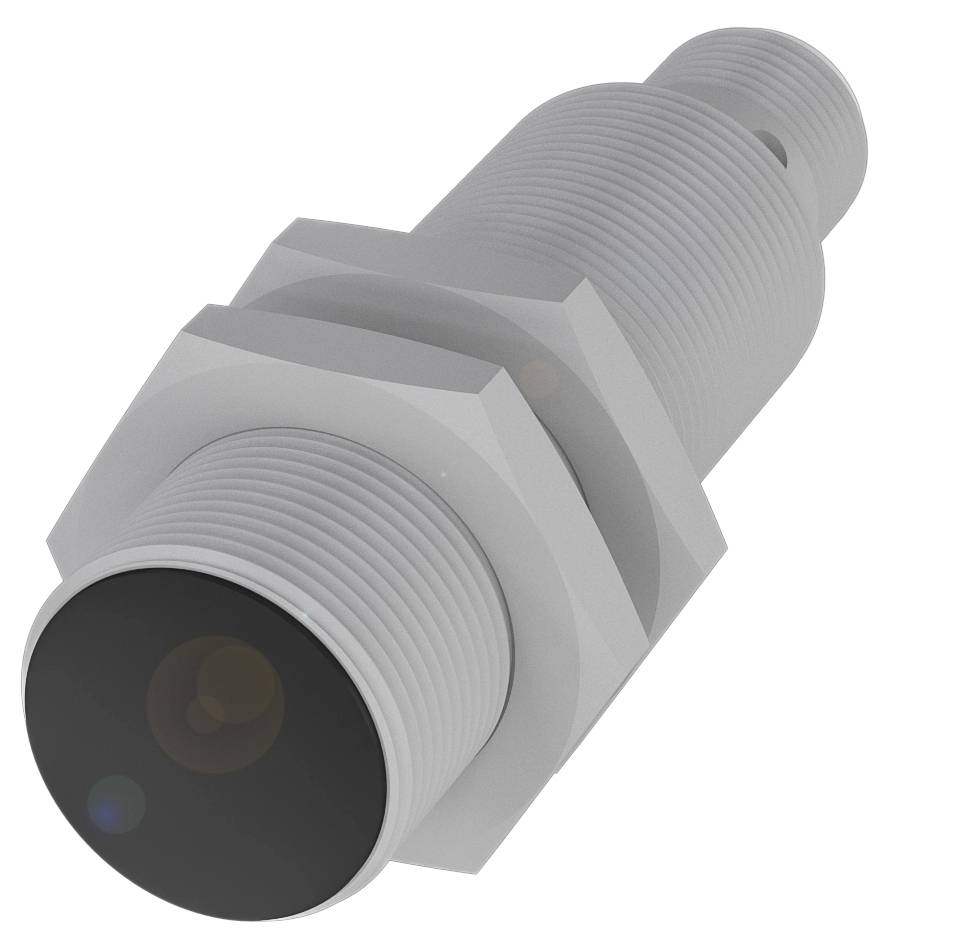

BALLUFF indukční snímač Induktivní BES02KE BES02KE M18 x 1 zarovnaná PNP (Ø x d) 18 mm x 65.00 mm Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
indukční snímač
Provozní napětí max.
30.0 V
Výstupy
PNP
spínací vzdálenost (max.)
5.5 mm
Datasheety: (PDF)
Počet
Celková cena (4 830,58 Kč / kus)
4 830,58 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BES02KE pro aplikace odolné proti magnetickému pole
- Rozměry: Ø 18 x 65 mm
- Tvar M18x1
- Montáž: Zarovnaná
- Dosah: 7 mm
- Spínací výstup: PNP spínací kontakt (NO)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 18 x 65 mm
- Aktivní plocha, materiál: Potažené keramickou vrstvou
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Tvar M18x1
- Provozní napětí UB: 10... 30 VDC
- Montáž: Zarovnaná
- Materiál pouzdra: Mosaz, vrstva, PTFE
- Pevné magnetické pole: Magnetické pole (AC/DC)
- Dosah: 7 mm
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 50 Hz
- Ochrana: IP67
- Okolní teplota: 5 60 °C
- Další vlastnosti: Odolné vůči potu
- Doplňkové vlastnosti:
- Rozměry: Ø 18 x 65 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: Ano
- Výstupní odpor Ra: 33.0 kOhm + D.
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 250 V AC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 15 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Nejnižší provozní proud v: 0 mA
- Max. Zatížení pro UE: 0.5 μF
- Proud naprázdno IO max., tlumený: 9 mA
- Proud naprázdno IO max., neutlumený: 6 mA
- Zbytkový proud lr max. 20 µA
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 50 Hz
- Stupeň krytí: II
- Napětí v případě potřeby max.: 2.5 V.
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 5.5 mm
- Hystereze H max. (% str): 20.0 %
- Jmenovitá spínací vzdálenost n: 7 mm
- Odstup realistického spínače Sr: 7 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 15 %
- Přesnost opakování max. (% str): 5.0 %
- Aktivní plocha, materiál: Potažené keramickou vrstvou
- Utahovací moment 12 Nm
- Velikost: M18x1
- Montáž: Jednoduše instalovatelná
- Spínací výstup: PNP spínací kontakt (NO)
- Poznávací značka spínacího zařízení: Snímode se
- Materiál pouzdra: Mosaz, vrstva, PTFE
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP67
- Okolní teplota: 5 60 °C
- Stupeň znečištění: 3
- Další vlastnosti: Odolné vůči potu
- Intenzita magnetického pole, pole: 100 kA/m
- Odchylka od základního typu: Keramická vrstva
- Pevné magnetické pole: Magnetické pole (AC/DC)
- Druh obalu
Piece
- Kategorie produktu
indukční snímač
- Typ
BES02KE
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
PNP
- spínací vzdálenost (max.)
5.5 mm
- Spínací frekvence
50 Hz
- Provedení
Induktivní
- Připojení
M18
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M18 x 1
- Materiál pouzdra
mosaz
- Typ kontaktu
1 spínací kontakt
IP67
- Min. teplota
5 °C
- Max. teplota
60 °C
- Délka
65.00 mm
- (Ø)
18 mm
- Rozm.
(Ø x d) 18 mm x 65.00 mm
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417097 BALLUFF indukční snímač Induktivní BES02KE BES02KE M18 x 1 zarovnaná PNP (Ø x d) 18 mm x 65.00 mm Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417097 BALLUFF indukční snímač Induktivní BES02KE BES02KE M18 x 1 zarovnaná PNP (Ø x d) 18 mm x 65.00 mm Piece
Popis
S přídavným keramickým povrchem jsou tyto senzory odolné vůči kovovému stříkači, struně a spalovacím reziduím. A poskytují maximální přesnost v každém použití. Rozměry=Ø 18 x 65 mm, typ=M18x1, montáž=zarovnaná, dosah=7 mm, spínací výstup=PNP spínací kontakt (NO), spínací frekvence = 50 Hz, materiál krytu = mosaz, ochrana povrchu = potažená, PTFE, připojení = konektor, M12x1 konektor, 4-pólový, provozní napětí Ub=10... 30 VDC, okolní teplota=5...60 °C, odolné proti magnetickému pole (AC/DC), ochrana = IP67, schválení/shoda = CucULUEACWEEE, další vlastnosti = odolné proti potu
