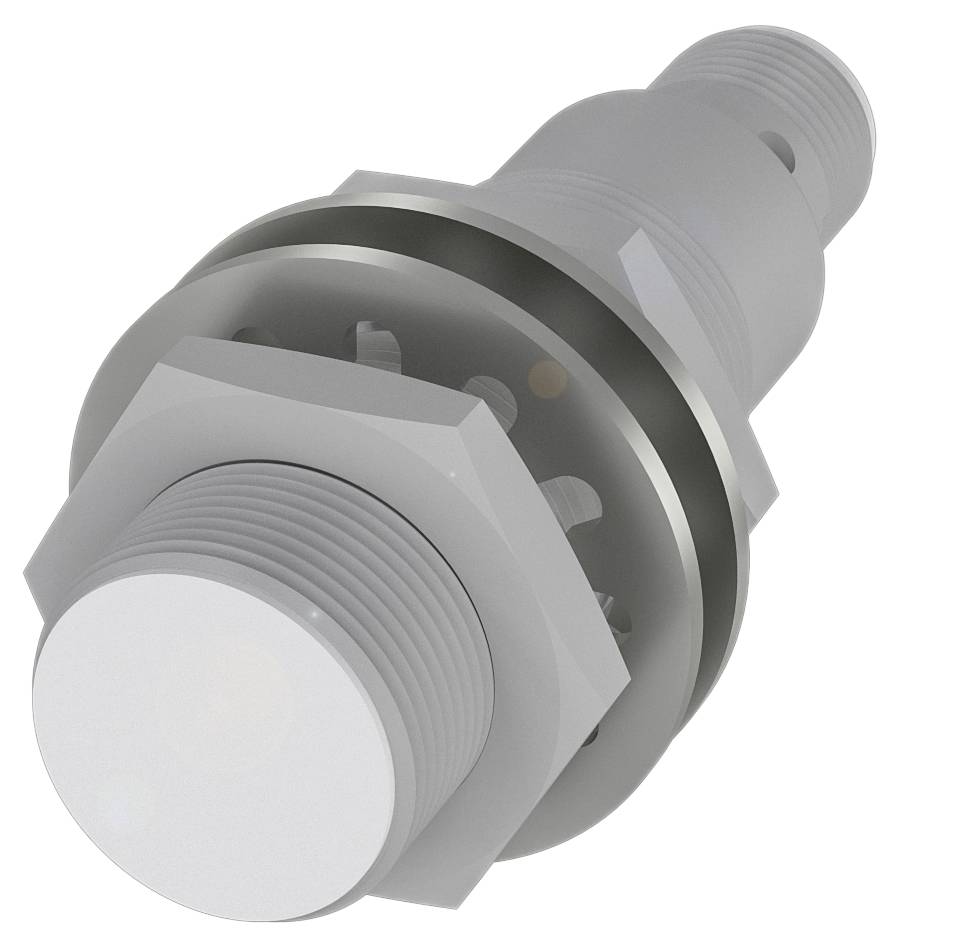

Name: BALLUFF indukční snímač Induktivní BES02JA BES02JA M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 65 m
Brand: BALLUFF
SKU: 3417073
Availability: BackOrder

Hlavní benefity

Válcové provedení Balluff BES02JA pro aplikace odolné proti magnetickému pole

Rozměry: Ø 18 x 65 mm
Tvar M18x1
Montáž: Zarovnaná
Dosah: 5 mm
Spínací výstup: PNP spínací kontakt (NO)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 18 x 65 mm
Aktivní plocha, materiál: PTFE
Připojení: Konektor, zástrčka M12x1, 4-pólová
Tvar M18x1
Provozní napětí UB: 10... 30 VDC
Montáž: Zarovnaná
Materiál pouzdra: Mosaz, vrstva, PTFE
Pevné magnetické pole: Magnetické pole (AC/DC)
Dosah: 5 mm
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 200 Hz
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Doplňkové vlastnosti:
Rozměry: Ø 18 x 65 mm
Zobrazení provozního napětí: ne
Ukazatel funkcí: Ano
Výstupní odpor Ra: 33.0 kOhm + D.
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 250 V AC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 20 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zátěžový kapacita pro UE: 1 μF
Proud naprázdno IO max., tlumený: 10 mA
Proud naprázdno IO max., neutlumený: 2 mA
Zbytkový proud lr max. 80 µA
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 200 Hz
Stupeň krytí: II
Napětí v případě potřeby max.: 1.5 V.
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 4 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 5 mm
Odstup realistického spínače Sr: 5 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 775 a)
Aktivní plocha, materiál: PTFE
Materiál skříňky Mechanické vlastnosti: Mosaz, potažená, PTFE
Utahovací moment 12 Nm
Velikost: M18x1
Délka připevnění: 40.00 mm
Montáž: Jednoduše instalovatelná
Spínací výstup: PNP spínací kontakt (NO)
Intenzita magnetického pole, pole: 100 kA/m

Kategorie produktu: indukční snímač

Typ: BES02JA

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 PNP

spínací vzdálenost (max.): 4 mm

Výstupy: PNP

Materiál pouzdra: mosaz

Provedení: Induktivní

Způsob konstrukce: zarovnaná

Konstrukční velikost: M18 x 1

Připojení: M18

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Délka: 65.00 mm

V: 65 m

(Ø): 18 mm

Rozm.: (Ø x v) 18 mm x 65 m

Obsah: 1 ks

Jmenovité napětí: 24 V

Spínací frekvence: 200 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417073 BALLUFF indukční snímač Induktivní BES02JA BES02JA M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 65 m

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417073 BALLUFF indukční snímač Induktivní BES02JA BES02JA M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 65 m

Popis

Pro použití v oblasti silných elektromagnetických polí, jako např. v svařovacích a indukčních systémech, jsou naše induktivní senzory BES odolné magnetickému poli ideální. ideal. Jsou odolné vůči magnetickým polím, které vznikají při elektrických svařovacích proudech do 25 kA. Díky dodatečnému keramickému povlaku vás přesvědčí odolností proti rozstřikování kovů, strukování a spalnému odpadu. A poskytují maximální přesnost v každém použití. Jejich extrémní odolnost snižuje náklady na údržbu a zvyšuje tak dostupnost zařízení. Rozměry = Ø 18 x 65 mm, konstrukce = M18x1, montáž = zarovnaná, dosah = 5 mm, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 200 Hz, materiál pouzdra = mosaz, potažený, PTFE, aktivní plocha, materiál = PTFE, konektor = konektor, M12x1 konektor, 4-pólový, provozní napětí Ub = 10...30 VDC, okolní teplota = -25... 70 °C, pevný magnetický snímač = odolný proti magnetickému pole (AC/DC), stupeň krytí = IP67, schválení/shoda = cULus, CE, UKCA, WEEE

Tento text byl přeložen strojově.
