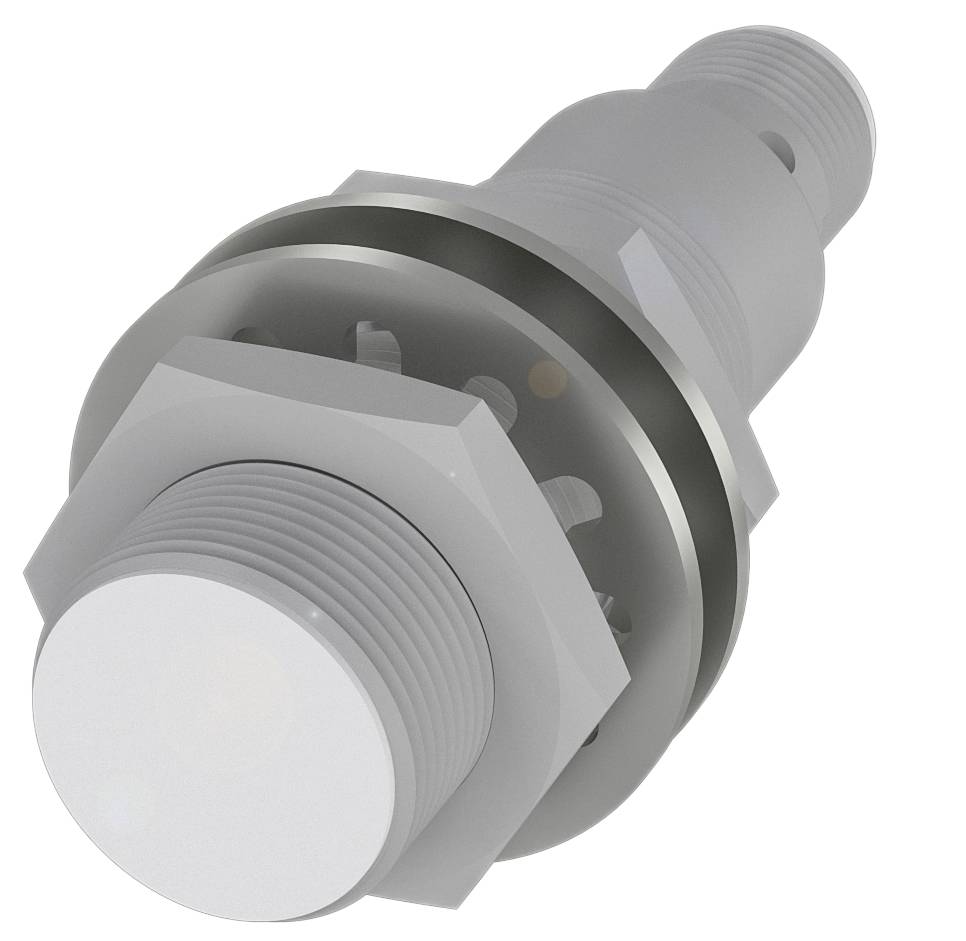

BALLUFF indukční snímač Induktivní BES02J9 BES02J9 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 65 m Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
indukční snímač
Provozní napětí max.
30.0 V
Typ kontaktu
1 spínací kontakt
spínací vzdálenost (max.)
4 mm
Datasheety: (PDF)
Počet
Celková cena (2 875,21 Kč / kus)
2 875,21 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BES02J9 pro aplikace odolné proti magnetickému pole
- Rozměry: Ø 18 x 65 mm
- Tvar M18x1
- Montáž: Zarovnaná
- Dosah: 5 mm
- Spínací výstup: PNP spínací kontakt (NO)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 18 x 65 mm
- Aktivní plocha, materiál: PTFE
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Tvar M18x1
- Provozní napětí UB: 10... 30 VDC
- Montáž: Zarovnaná
- Materiál pouzdra: Mosaz, vrstva, PTFE
- Pevné magnetické pole: Magnetické pole (AC/DC)
- Dosah: 5 mm
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 500 Hz
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Doplňkové vlastnosti:
- Rozměry: Ø 18 x 65 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: Ano
- Výstupní odpor Ra: 33.0 kOhm + D.
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 250 V AC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 20 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Nejnižší provozní proud v: 0 mA
- Max. Zátěžový kapacita pro UE: 1 μF
- Proud naprázdno IO max., tlumený: 10 mA
- Proud naprázdno IO max., neutlumený: 2 mA
- Zbytkový proud lr max. 80 µA
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 500 Hz
- Stupeň krytí: II
- Napětí v případě potřeby max.: 1.5 V.
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 4 mm
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 5 mm
- Odstup realistického spínače Sr: 5 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 10 %
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 775 a)
- Aktivní plocha, materiál: PTFE
- Materiál skříňky Mechanické vlastnosti: Mosaz, potažená, PTFE
- Utahovací moment 12 Nm
- Velikost: M18x1
- Délka připevnění: 40.00 mm
- Montáž: Jednoduše instalovatelná
- Spínací výstup: PNP spínací kontakt (NO)
- Intenzita magnetického pole, pole: 100 kA/m
- Druh obalu
Piece
- Kategorie produktu
indukční snímač
- Typ
BES02J9
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Typ kontaktu
1 spínací kontakt
- spínací vzdálenost (max.)
4 mm
- Výstupy
PNP
- Materiál pouzdra
mosaz
- Provedení
Induktivní
- Vlastnosti materiálu
potažený teflonem
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M18 x 1
- Připojení
M18
- Vlastnosti
plášť s magnetickým stíněním
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP67
- Délka
65.00 mm
- V
65 m
- (Ø)
18 mm
- Rozm.
(Ø x v) 18 mm x 65 m
- Obsah
1 ks
- Jmenovité napětí
24 V
- Spínací frekvence
500 Hz
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416550 BALLUFF indukční snímač Induktivní BES02J9 BES02J9 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 65 m Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416550 BALLUFF indukční snímač Induktivní BES02J9 BES02J9 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 65 m Piece
Popis
Pro použití v oblasti silných elektromagnetických polí, jako např. v svařovacích a indukčních systémech, jsou naše induktivní senzory BES odolné magnetickému poli ideální. ideal. Jsou odolné vůči magnetickým polím, které vznikají při elektrických svařovacích proudech do 25 kA. Díky dodatečnému keramickému povlaku vás přesvědčí odolností proti rozstřikování kovů, strukování a spalnému odpadu. A poskytují maximální přesnost v každém použití. Jejich extrémní odolnost snižuje náklady na údržbu a zvyšuje tak dostupnost zařízení. Rozměry = Ø 18 x 65 mm, konstrukce = M18x1, montáž = zarovnaná, dosah = 5 mm, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 500 Hz, materiál pouzdra = mosaz, potažený, PTFE, aktivní plocha, materiál = PTFE, konektor = konektor, M12x1 konektor, 4-pólový, provozní napětí Ub = 10...30 VDC, okolní teplota = -25... 70 °C, pevný magnetický snímač = odolný proti magnetickému pole (AC/DC), stupeň krytí = IP67, schválení/shoda = cULus, CE, UKCA, WEEE
