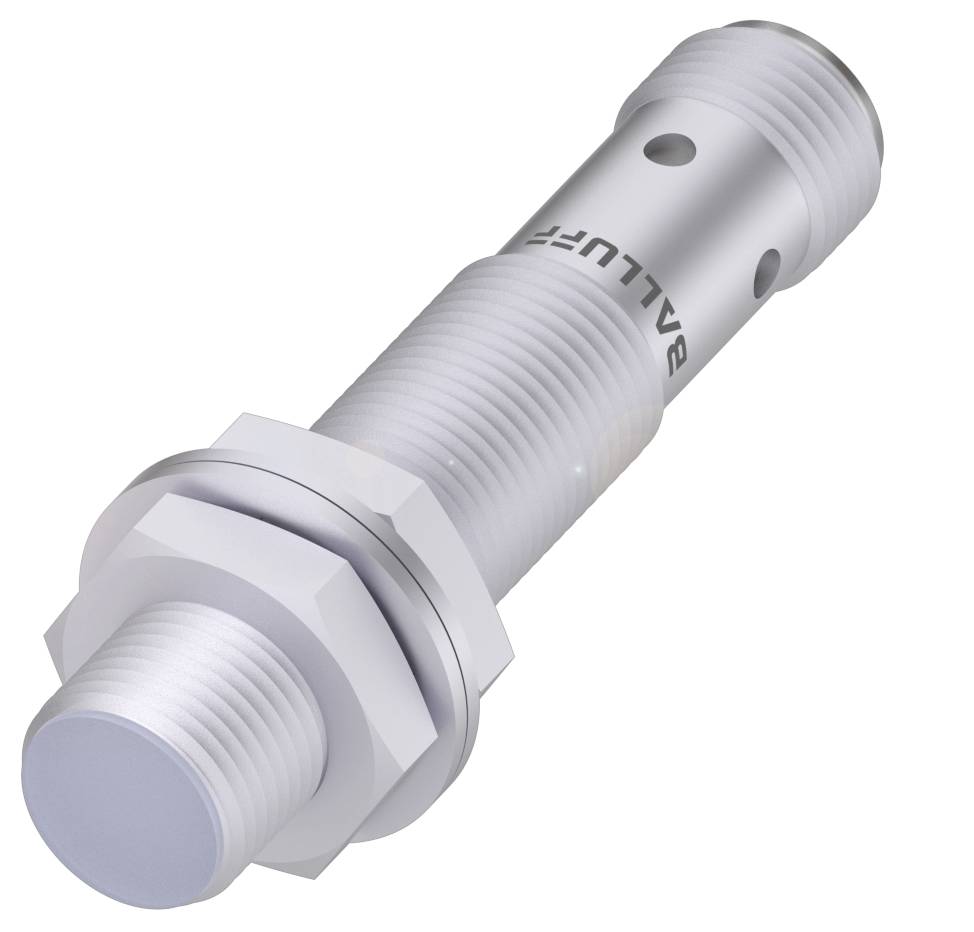

Name: BALLUFF indukční snímač Induktivní BES02J6 BES02J6 M12 zarovnaná PNP (Ø x d) 12 mm x 61.00 mm Piece
Brand: BALLUFF
SKU: 3416768
Availability: BackOrder

Hlavní benefity

Válcové provedení Balluff BES02J6 pro aplikace odolné proti magnetickému pole

Rozměry: Ø 12 x 61 mm
Tvar M12x1
Montáž: Zarovnaná
Dosah: 2 mm
Spínací výstup: PNP spínací kontakt (NO)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 12 x 61 mm
Aktivní plocha, materiál: LCP
Připojení: Konektor, zástrčka M12x1, 4-pólová
Tvar M12x1
Provozní napětí UB: 10... 30 VDC
Montáž: Zarovnaná
Materiál pouzdra: Mosaz, vrstva, PTFE
Pevné magnetické pole: Magnetické pole (AC/DC)
Dosah: 2 mm
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 1000 Hz
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Doplňkové vlastnosti:
Rozměry: Ø 12 x 61 mm
Zobrazení provozního napětí: ne
Ukazatel funkcí: Ano
Výstupní odpor Ra: 33.0 kOhm + D.
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 250 V AC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 60 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zátěžový kapacita pro UE: 1 μF
Proud naprázdno IO max., tlumený: 20 mA
Proud naprázdno IO max., neutlumený: 15 mA
Zbytkový proud lr max. 80 µA
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 1000 Hz
Stupeň krytí: II
Napětí v případě potřeby max.: 2.5 V.
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 1.6 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 2 mm
Odstup realistického spínače Sr: 2 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 740 a)
Aktivní plocha, materiál: LCP
Materiál skříňky Mechanické vlastnosti: Mosaz, potažená, PTFE
Utahovací moment 10 Nm
Velikost: M12x1
Délka připevnění: 40.00 mm
Montáž: Jednoduše instalovatelná
Spínací výstup: PNP spínací kontakt (NO)
Intenzita magnetického pole, pole: 100 kA/m

Druh obalu: Piece

Kategorie produktu: indukční snímač

Typ: BES02J6

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 spínací kontakt

spínací vzdálenost (max.): 1.6 mm

Výstupy: PNP

Materiál pouzdra: mosaz

Provedení: Induktivní

Způsob konstrukce: zarovnaná

Konstrukční velikost: M12

Připojení: M12

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Délka: 61.00 mm

(Ø): 12 mm

Rozm.: (Ø x d) 12 mm x 61.00 mm

Obsah: 1 ks

Jmenovité napětí: 24 V

Spínací frekvence: 1000 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416768 BALLUFF indukční snímač Induktivní BES02J6 BES02J6 M12 zarovnaná PNP (Ø x d) 12 mm x 61.00 mm Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416768 BALLUFF indukční snímač Induktivní BES02J6 BES02J6 M12 zarovnaná PNP (Ø x d) 12 mm x 61.00 mm Piece

Popis

Pro použití v oblasti silných elektromagnetických polí, jako např. v svařovacích a indukčních systémech jsou ideální naše ideal indukční senzory odolné magnetickému poli. Jsou odolné vůči magnetickým polím, které vznikají při elektrických svařovacích proudech do 25 kA. Rozměry=Ø 12 x 61 mm, typ=M12x1, montáž=zarovnaná, dosah=2 mm, spínací výstup=PNP spínací kontakt (NO), spínací frekvence = 1000 Hz, materiál krytu=mosaz, ochrana povrchu=potažený, PTFE, aktivní plocha, materiál = LCP, připojení = konektor, zástrčka M12x1, 4-pólová, provozní napětí UB=10... 30 VDC, okolní teplota=-25... 70 °C, pevné magnetické pole = magnetické pole (AC/DC), stupeň krytí = IP67, schválení/shoda = CucULUSEACWEEE
