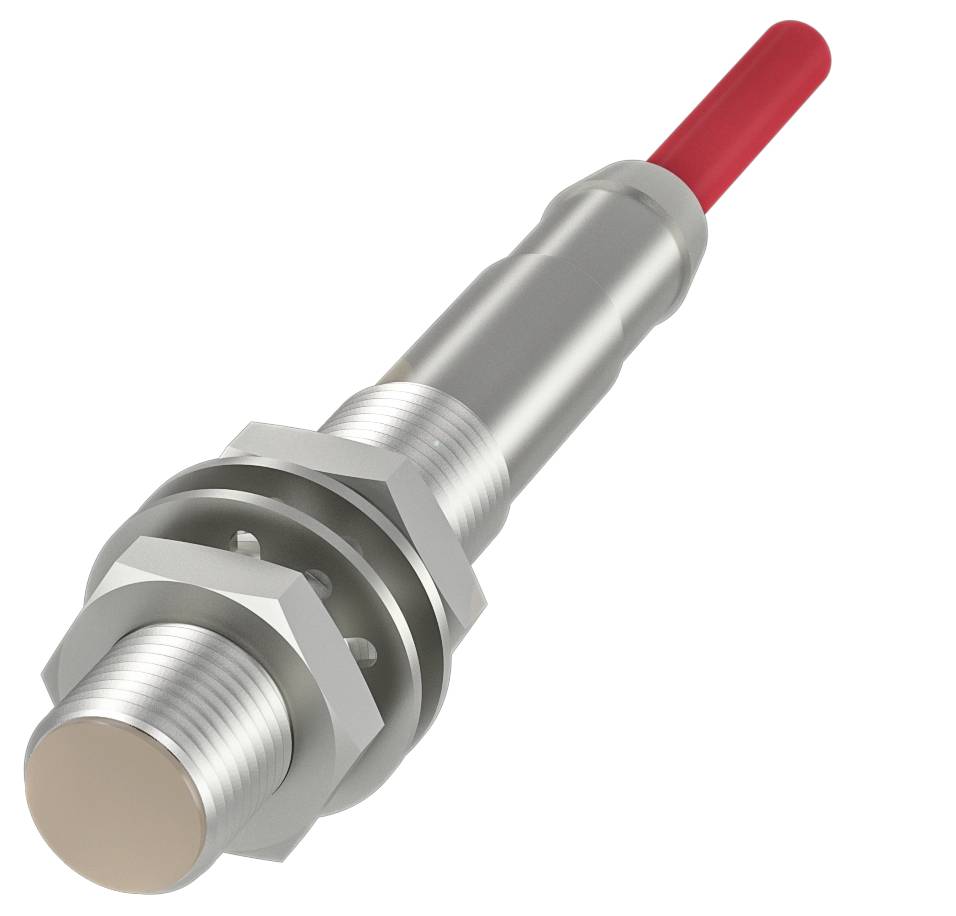

BALLUFF indukční snímač Induktivní BES02HW BES02HW M12 zarovnaná PNP (Ø x d) 12 mm x 75.00 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
indukční snímač
Provozní napětí max.
30.0 V
Výstupy
PNP
spínací vzdálenost (max.)
1.6 mm
Provedení
Induktivní
Datasheety: (PDF)
Počet
Celková cena (3 359,50 Kč / kus)
3 359,50 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BES02HW pro použití při teplotách pevné
- Rozměry: Ø 12 x 75 mm
- Tvar M12x1
- Montáž: Zarovnaná
- Dosah: 2 mm
- Spínací výstup: PNP spínací kontakt (NO)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 12 x 75 mm
- Aktivní plocha, materiál: PEEK
- Připojení: Kabel, 5.00 m, silikon
- Tvar M12x1
- Provozní napětí UB: 10... 30 VDC
- Montáž: Zarovnaná
- Materiál pouzdra: Poniklovaná mosaz
- Dosah: 2 mm
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 1000 Hz
- Typ ochrany: IP68
- Teplota okolí: -25 až 120 °C
- Doplňkové vlastnosti:
- Rozměry: Ø 12 x 75 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: ne
- Výstupní odpor Ra: 2.2 kOhm + D.
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 10 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Nejnižší provozní proud v: 0 mA
- Max. Zátěžový kapacita pro UE: 1 μF
- Proud naprázdno IO max., tlumený: 25 mA
- Proud naprázdno IO max., neutlumený: 12 mA
- Zbytkový proud lr max. 80 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 1000 Hz
- Napětí v případě potřeby max.: 1.8 V.
- ochrana proti zkratu: ne
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: ne
- Zabezpečený spínací interval SA: 1.6 mm
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 2 mm
- Odstup realistického spínače Sr: 2 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 10 %
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 595 a)
- Aktivní plocha, materiál: PEEK
- Utahovací moment 10 Nm
- Velikost: M12x1
- Délka připevnění: 40.50 mm
- Montáž: Jednoduše instalovatelná
- Spínací výstup: PNP spínací kontakt (NO)
- Typ připojení: Kabel, 5.00 m, silikon
- Průměr kabelu D: 6.70 mm
- Délka kabelu L: 5 m.
- Materiál pouzdra: Poniklovaná mosaz
- Materiál pláště: Silikon
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP68, IP60 na výstupu kabelu
- Teplota okolí: -25 až 120 °C
- Stupeň znečištění: 3
- Počet vodičů: 3
- Průřez kabelu: 0.50 mm²
- Odchylka od základního typu: KA, aktivní pole PAI, tiskf., ta
- Kategorie produktu
indukční snímač
- Typ
BES02HW
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
PNP
- Délka kabelu
5.00 m
- spínací vzdálenost (max.)
1.6 mm
- Spínací frekvence
1000 Hz
- Provedení
Induktivní
- Připojení
M12
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M12
- Vlastnosti materiálu
niklováno
- Materiál pouzdra
mosaz
IP68
- Min. teplota
-25 °C
- Max. teplota
120 °C
- Délka
75.00 mm
- (Ø)
12 mm
- Rozm.
(Ø x d) 12 mm x 75.00 mm
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417005 BALLUFF indukční snímač Induktivní BES02HW BES02HW M12 zarovnaná PNP (Ø x d) 12 mm x 75.00 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417005 BALLUFF indukční snímač Induktivní BES02HW BES02HW M12 zarovnaná PNP (Ø x d) 12 mm x 75.00 mm
Popis
Naše teplotně odolné senzory jsou navrženy pro teploty do 230 °C: Konstrukce skříně i kabelů jsou optimalizovány pro vyšší teploty. Elektronika je kompletně integrována. Některé varianty jsou k dispozici také jako vysokotlaké senzory, což was použití ještě flexibilnější. Indukční snímač, Ø 12 x 75 mm, kabel, spínací kontakt (NO), jmenovitý spínací vzdálenost Sn=2 mm, zarovnaná, materiál pouzdra = mosaz, aktivní plocha, materiál = PEEK
