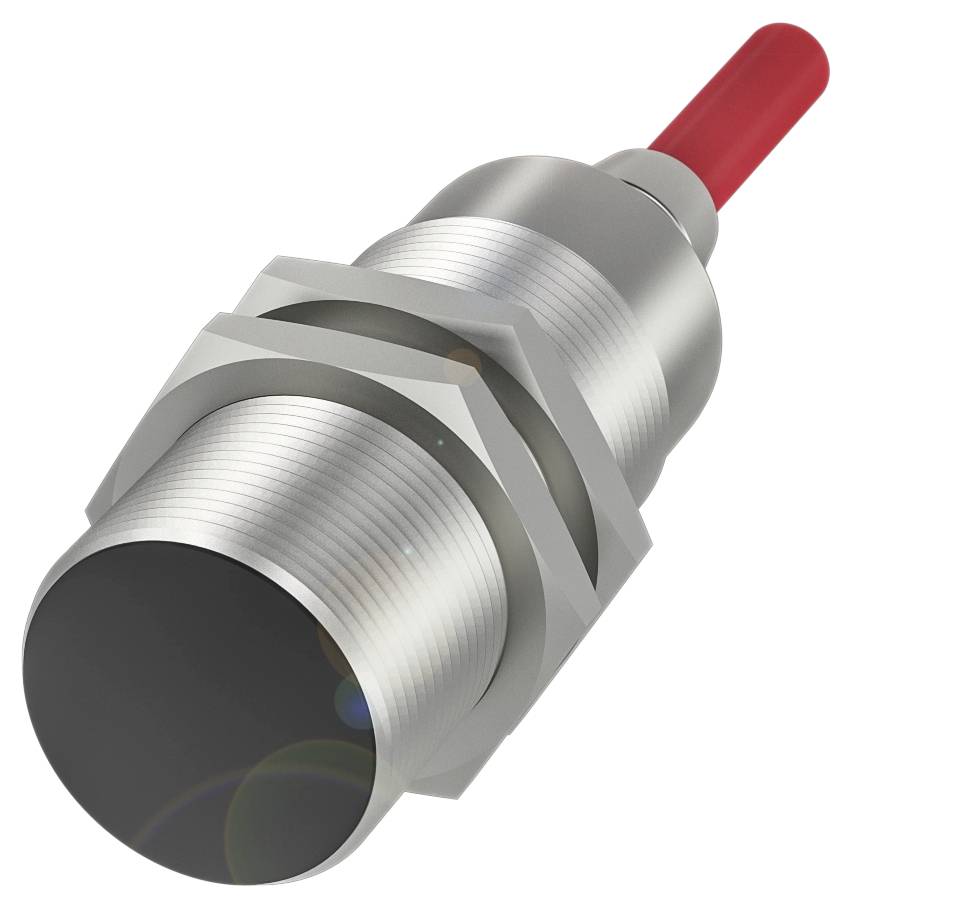

BALLUFF indukční snímač Induktivní BES02HC BES02HC M30 zarovnaná NPN (Ø x v) 30 mm x 87 m
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
indukční snímač
Provozní napětí max.
30.0 V
Výstupy
NPN
spínací vzdálenost (max.)
8 mm
Provedení
Induktivní
Datasheety: (PDF)
Počet
Celková cena (4 938,02 Kč / kus)
4 938,02 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BES02HC pro použití při teplotách pevné
- Rozměry: Ø 30 x 87 mm
- Provedení: M30x1,5
- Montáž: Zarovnaná
- Dosah: 10 mm
- Spínací výstup: NPN spínací/rozpínací kontakt (NO/NC)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 30 x 87 mm
- Aktivní plocha, materiál: PBT
- Připojení: Kabel, 9.00 m, silikon
- Provedení: M30x1,5
- Provozní napětí UB: 10... 30 VDC
- Montáž: Zarovnaná
- Materiál pouzdra: Poniklovaná mosaz
- Dosah: 10 mm
- Spínací výstup: NPN spínací/rozpínací kontakt (NO/NC)
- Spínací frekvence: 200 Hz
- Ochrana: IP67
- Teplota okolí: -25 až 120 °C
- Doplňkové vlastnosti:
- Rozměry: Ø 30 x 87 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: ne
- Výstupní odpor Ra: 4.7 kOhm + D/4.7 kOhm + D
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 400 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 10 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Nejnižší provozní proud v: 0 mA
- Max. Zatížení pro UE: 0.15 μF
- Proud naprázdno IO max., tlumený: 20 mA
- Proud naprázdno IO max., neutlumený: 20 mA
- Zbytkový proud lr max. 80 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 200 Hz
- Napětí v případě potřeby max.: 1.5 V.
- ochrana proti zkratu: ne
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 8 mm
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 10 mm
- Odstup realistického spínače Sr: 10 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 10 %
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 400 a)
- Aktivní plocha, materiál: PBT
- Utahovací moment 70 Nm
- Velikost: M30x1,5
- Délka připevnění: 55.00 mm
- Montáž: Jednoduše instalovatelná
- Spínací výstup: NPN spínací/rozpínací kontakt (NO/NC)
- Typ připojení: Kabel, 9.00 m, silikon
- Průměr kabelu D: 8.00 mm
- Délka kabelu L: 9 m.
- Materiál pouzdra: Poniklovaná mosaz
- Materiál pláště: Silikon
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP67, IP60 na kabelovém výstupu
- Teplota okolí: -25 až 120 °C
- Stupeň znečištění: 3
- Počet vodičů: 4
- Průřez kabelu: 0.75 mm²
- Odchylka od základního typu: TA, kabel
- Kategorie produktu
indukční snímač
- Typ
BES02HC
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
NPN
- Délka kabelu
9.00 m
- spínací vzdálenost (max.)
8 mm
- Spínací frekvence
200 Hz
- Provedení
Induktivní
- Připojení
kabel
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M30
- Vlastnosti materiálu
niklováno
- Materiál pouzdra
mosaz
- Typ kontaktu
Antivalentní
IP67
- Min. teplota
-25 °C
- Max. teplota
120 °C
- Délka
87.00 mm
- V
87 m
- (Ø)
30 mm
- Rozm.
(Ø x v) 30 mm x 87 m
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416928 BALLUFF indukční snímač Induktivní BES02HC BES02HC M30 zarovnaná NPN (Ø x v) 30 mm x 87 m
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416928 BALLUFF indukční snímač Induktivní BES02HC BES02HC M30 zarovnaná NPN (Ø x v) 30 mm x 87 m
Popis
Naše teplotně odolné indukční senzory BES zvládnou až 230 °C. V závislosti na variantě je vedle pouzdra kabelu také kabelová konstrukce pro vyšší teploty. Elektronika je zcela integrována nebo ji lze snadno propojit s vhodným příslušenstvím. Díky rozdílným stavebním standardům můžete naše indukční senzory odolné proti vysokým teplotám snadno integrovat v nejrůznějších situacích a optimálně tak řešit i omezení prostoru. Některé varianty jsou navíc také jako vysokotlaké senzory. To podstatně rozšiřuje možnosti použití. Rozměry = Ø 30 x 87 mm, konstrukce = M30x1,5, montáž = zarovnaná, dosah = 10 mm, spínací výstup = NPN spínací/rozpínací kontakt (NO/NC), spínací frekvence = 200 Hz, materiál pouzdra = poniklovaná mosaz, aktivní plocha, materiál = PBT, připojení = kabel, 2.00 25 m, silikon, provozní napětí Ub = 10 - 30 VDC, okolní teplota = -12 - 120 °C, stupeň krytí = IP67, schválení/shoda = CE, CE, UKCA, WEEE
