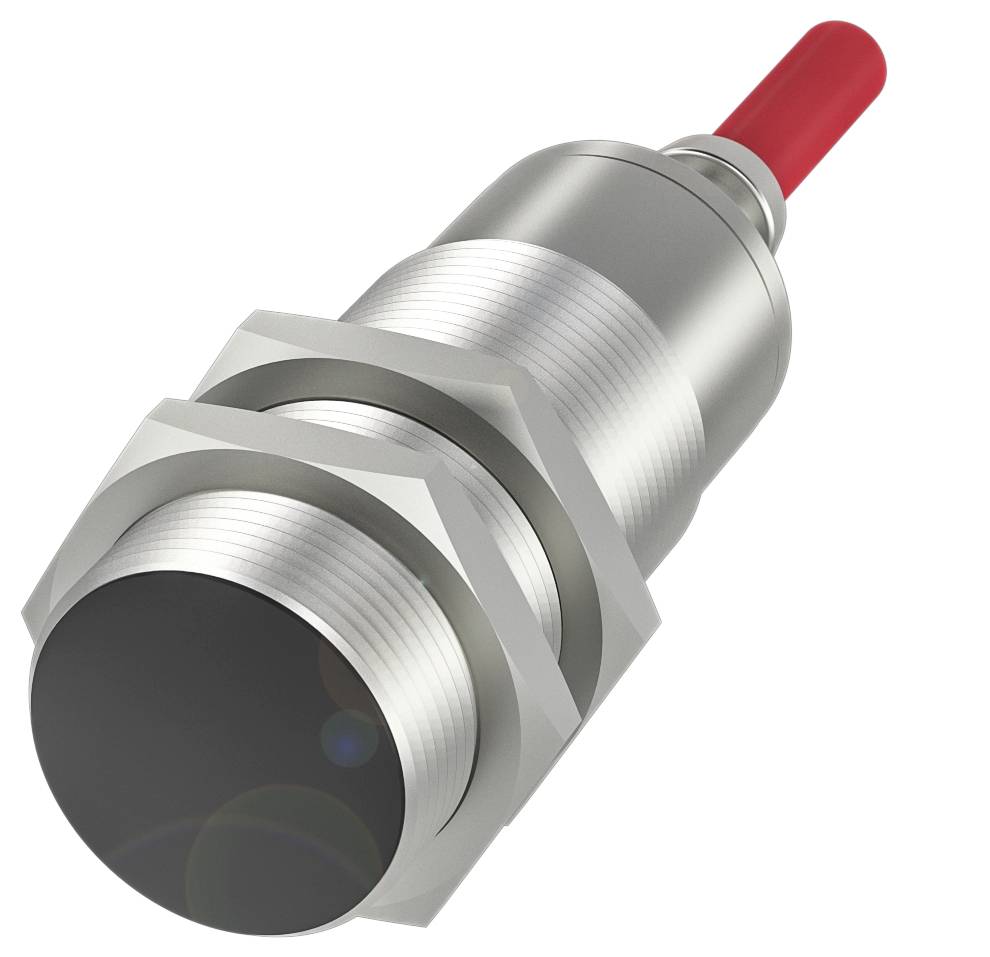

Name: BALLUFF indukční snímač Induktivní BES02H7 BES02H7 M30 zarovnaná PNP (Ø x v) 30 mm x 91.5 m
Brand: BALLUFF
SKU: 3416870
Availability: BackOrder

Hlavní benefity

Válcové provedení Balluff BES02H7 pro použití v teplotním prostředí

Rozměry: Ø 30 x 91.5 mm
Provedení: M30x1,5
Montáž: Zarovnaná
Dosah: 10 mm
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 30 x 91.5 mm
Aktivní plocha, materiál: PBT
Připojení: Kabel, 5.00 m, silikon
Provedení: M30x1,5
Provozní napětí UB: 10... 30 VDC
Montáž: Zarovnaná
Materiál pouzdra: Poniklovaná mosaz
Dosah: 10 mm
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
Spínací frekvence: 300 Hz
Ochrana: IP67
Teplota okolí: -25 až 120 °C
Doplňkové vlastnosti:
Rozměry: Ø 30 x 91.5 mm
Zobrazení provozního napětí: ne
Ukazatel funkcí: ne
Výstupní odpor Ra: 6.2 kOhm + D/10.0 kOhm + D
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 400 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 10 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zatížení pro UE: 0.15 μF
Proud naprázdno IO max., tlumený: 15 mA
Proud naprázdno IO max., neutlumený: 15 mA
Zbytkový proud lr max. 80 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 300 Hz
Napětí v případě potřeby max.: 1.5 V.
ochrana proti zkratu: ne
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 8 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 10 mm
Odstup realistického spínače Sr: 10 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 5 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 1255 a)
Aktivní plocha, materiál: PBT
Utahovací moment 70 Nm
Velikost: M30x1,5
Délka připevnění: 53.00 mm
Montáž: Jednoduše instalovatelná
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
Typ připojení: Kabel, 5.00 m, silikon
Průměr kabelu D: 8.00 mm
Délka kabelu L: 5 m.
Materiál pouzdra: Poniklovaná mosaz
Materiál pláště: Silikon
EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
Ochrana: IP67, IP60 na kabelovém výstupu
Teplota okolí: -25 až 120 °C
Stupeň znečištění: 3
Počet vodičů: 4
Průřez kabelu: 0.75 mm²
Odchylka od základního typu: TA, kabel

Kategorie produktu: indukční snímač

Typ: BES02H7

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 PNP

spínací vzdálenost (max.): 8 mm

Výstupy: PNP

Materiál pouzdra: mosaz

Provedení: Induktivní

Vlastnosti materiálu: niklováno

Způsob konstrukce: zarovnaná

Konstrukční velikost: M30

Připojení: kabel

Délka kabelu: 5.00 m

Min. teplota: -25 °C

Max. teplota: 120 °C

: IP67

Délka: 91.50 mm

V: 91.5 m

(Ø): 30 mm

Rozm.: (Ø x v) 30 mm x 91.5 m

Obsah: 1 ks

Jmenovité napětí: 24 V

Spínací frekvence: 300 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416870 BALLUFF indukční snímač Induktivní BES02H7 BES02H7 M30 zarovnaná PNP (Ø x v) 30 mm x 91.5 m

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416870 BALLUFF indukční snímač Induktivní BES02H7 BES02H7 M30 zarovnaná PNP (Ø x v) 30 mm x 91.5 m

Popis

Naše teplotně odolné indukční senzory BES zvládnou až 230 °C. V závislosti na variantě je vedle pouzdra kabelu také kabelová konstrukce pro vyšší teploty. Elektronika je zcela integrována nebo ji lze snadno propojit s vhodným příslušenstvím. Díky rozdílným stavebním standardům můžete naše indukční senzory odolné proti vysokým teplotám snadno integrovat v nejrůznějších situacích a optimálně tak řešit i omezení prostoru. Některé varianty jsou navíc také jako vysokotlaké senzory. To podstatně rozšiřuje možnosti použití. Rozměry = Ø 30 x 91.5 mm, konstrukce = M30x1,5, montáž = zarovnaná, dosah = 10 mm, spínací výstup = PNP spínací/rozpínací kontakt (NO/NC), spínací frekvence = 300 Hz, materiál krytu = mosaz, poniklovaná, aktivní plocha, materiál = PBT, připojení = kabel, 5.00 25 m, silikon, provozní napětí Ub = 10 - 30 VDC, okolní teplota = -12 - 120 °C, stupeň krytí = IP67, schválení/shoda = CE, CE, UKCA, WEEE

Tento text byl přeložen strojově.

Popis

Naše teplotně odolné indukční senzory BES zvládnou až 230 °C. V závislosti na variantě je vedle pouzdra kabelu také kabelová konstrukce pro vyšší teploty. Elektronika je zcela integrována nebo ji lze snadno propojit s vhodným příslušenstvím. Díky rozdílným stavebním standardům můžete naše indukční senzory odolné proti vysokým teplotám snadno integrovat v nejrůznějších situacích a optimálně tak řešit i omezení prostoru. Některé varianty jsou navíc také jako vysokotlaké senzory. To podstatně rozšiřuje možnosti použití. Rozměry = Ø 30 x 91.5 mm, konstrukce = M30x1,5, montáž = zarovnaná, dosah = 10 mm, spínací výstup = PNP spínací/rozpínací kontakt (NO/NC), spínací frekvence = 300 Hz, materiál krytu = mosaz, poniklovaná, aktivní plocha, materiál = PBT, připojení = kabel, 5.00 25 m, silikon, provozní napětí Ub = 10 - 30 VDC, okolní teplota = -12 - 120 °C, stupeň krytí = IP67, schválení/shoda = CE, CE, UKCA, WEEE

Tento text byl přeložen strojově.
