Name: BALLUFF indukční snímač Induktivní BES022K BES022K 40 x 40 mm zarovnaná PNP (d x š x v) 62.00 x 40.00 x 40.00 mm
Brand: BALLUFF
SKU: 3417499
Availability: BackOrder

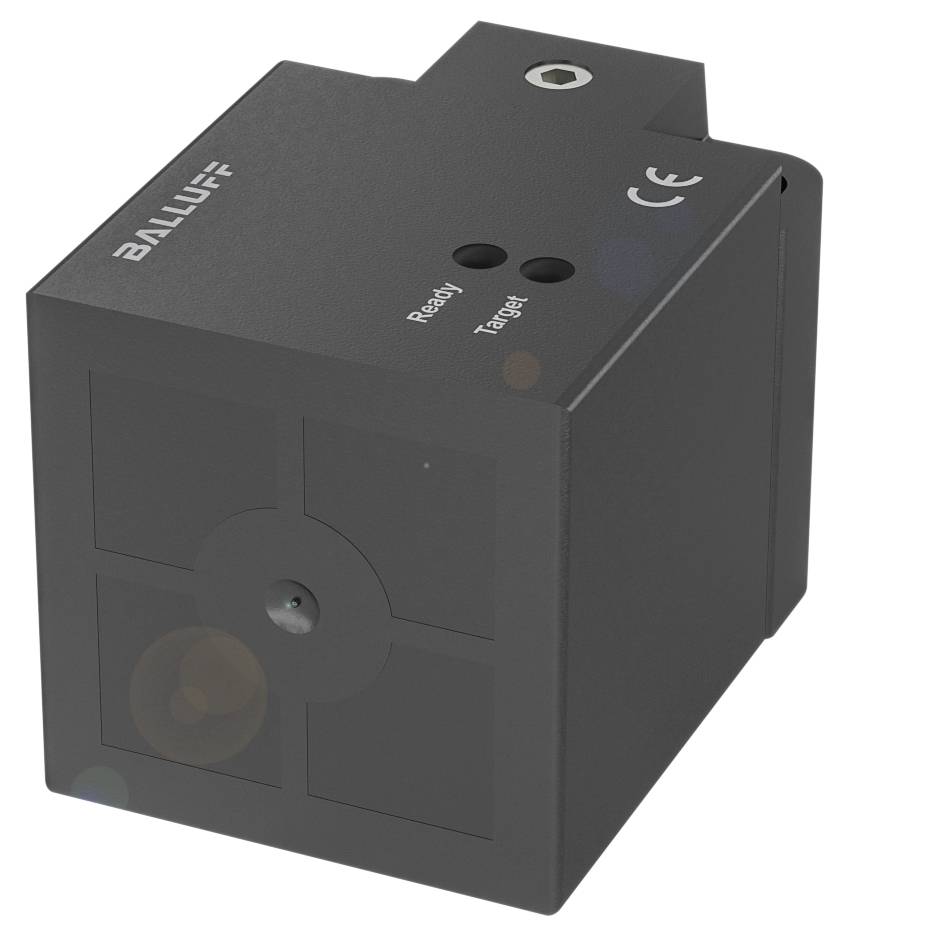

Černý senzor Balluff s potiskem: 'Ready', 'Target'. Pravoúhlý tvar s otvory pro šrouby a výrazným vzorem na přední straně.

Ilustrační obrázek

Kategorie produktu

indukční snímač

Provozní napětí max.

30.0 V

spínací vzdálenost (max.)

12.2 mm

Výstupy

PNP

Provedení

Induktivní

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 855,37 Kč / kus)

3 073,55 Kč

-7 %

2 855,37 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Čtvercové provedení Balluff BES022K s výškou 40 mm pro aplikace odolné proti magnetickému pole

Rozměry: 40 x 40 x 62 mm
Tvar 40x40
Montáž: Zarovnaná
Dosah: 15 mm
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)

Technické parametry

Hlavní vlastnosti:Rozměry: 40 x 40 x 62 mm
Aktivní plocha, materiál: PBT
Připojení: Konektor, zástrčka M12x1, 4-pólová
Tvar 40x40
Provozní napětí UB: 10... 30 VDC
Montáž: Zarovnaná
Materiál pouzdra: PBT
Pevné magnetické pole: Magnetické pole (AC/DC)
Dosah: 15 mm
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
Spínací frekvence: 400 Hz
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Další vlastnosti: Faktor 1
Doplňkové vlastnosti:
Rozměry: 40 x 40 x 62 mm
Zobrazení provozního napětí: Ano
Ukazatel funkcí: Ano
Výstupní odpor Ra: 33.0 kOhm + D.
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 250 V AC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 30 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zátěžový kapacita pro UE: 1 μF
Proud naprázdno IO max., tlumený: 20 mA
Proud naprázdno IO max., neutlumený: 15 mA
Zbytkový proud lr max. 80 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 400 Hz
Stupeň krytí: II
Napětí v případě potřeby max.: 2.5 V.
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 12.2 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 15 mm
Odstup realistického spínače Sr: 15 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 520 a)
Aktivní plocha, materiál: PBT
Velikost 40 x 40
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
Materiál pouzdra: PBT
EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Stupeň znečištění: 3
Značka: Faktor 1
Další vlastnosti: Faktor 1
Intenzita magnetického pole, pole: 100 kA/m
Vestavné rozhraní: Zarovnáno vestavné
Pevné magnetické pole: Magnetické pole (AC/DC)

Kategorie produktu: indukční snímač

Typ: BES022K

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

spínací vzdálenost (max.): 12.2 mm

Výstupy: PNP

Materiál pouzdra: PBT

Provedení: Induktivní

Způsob konstrukce: zarovnaná

Konstrukční velikost: 40 x 40 mm

Připojení: M12, 4pólové

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Délka: 62.00 mm

Šířka: 40.00 mm

V: 40.00 mm

Rozm.: (d x š x v) 62.00 x 40.00 x 40.00 mm

Obsah: 1 ks

Jmenovité napětí: 24 V

Spínací frekvence: 400 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417499 BALLUFF indukční snímač Induktivní BES022K BES022K 40 x 40 mm zarovnaná PNP (d x š x v) 62.00 x 40.00 x 40.00 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417499 BALLUFF indukční snímač Induktivní BES022K BES022K 40 x 40 mm zarovnaná PNP (d x š x v) 62.00 x 40.00 x 40.00 mm

Popis

Indukční faktor 1senzorů značky Balluff registrují všechny kovy s vysokou přesností a přesvědčí zejména tam, kde se pracuje s různými kovy. Nabízejí vysoké spínací vzdálenosti bez redukčního faktoru a jsou odolné vůči magnetickému poli, takže se hodí pro oblast silných elektromagnetických polí - například pro svářečky. Do tohoto drsného prostředí získáte také odpovídající varianty s extrémně odolným nátěrem proti stříkáním svářečky. Rozměry=40 x 40 x 62 mm, konstrukce=40x40, montáž=zarovnaná, dosah=15 mm, spínací výstup=PNP spínací/rozpínací kontakt (NO/NC), spínací frekvence = 400 Hz, materiál krytu = PBT, aktivní plocha, materiál = PBT, připojení = konektor, M12x1 zástrčka, 4 pólů, provozní napětí Ub=10... 30 VDC, okolní teplota=-25...70 °C, odolné proti magnetickému pole (AC/DC), stupeň krytí = IP67, schválení/shoda = CECULUEACWEEE, další vlastnosti = faktor 1

Tento text byl přeložen strojově.
