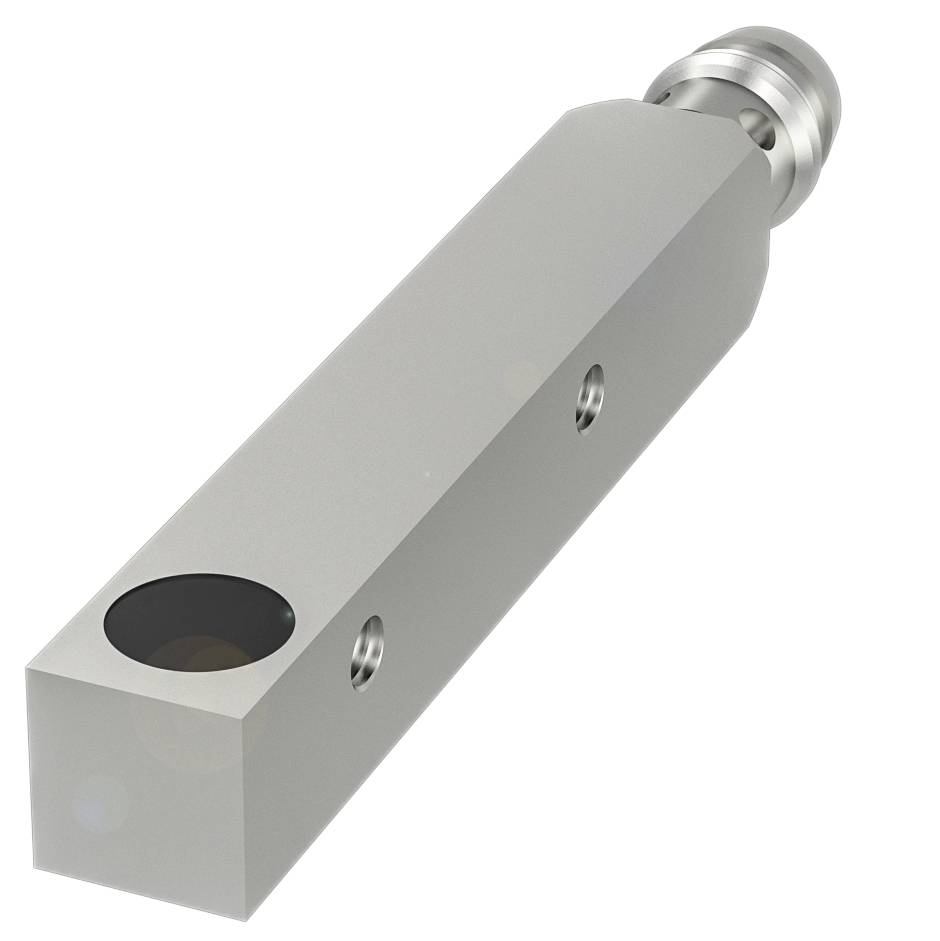

BALLUFF indukční snímač Induktivní BES01T3 BES01T3 8 x 8 mm zarovnaná NPN (d x š x v) 8.00 x 59.00 x 8.00 mm Single
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Single
Kategorie produktu
indukční snímač
Provozní napětí max.
30.0 V
Výstupy
NPN
spínací vzdálenost (max.)
1.6 mm
Datasheety: (PDF)
Počet
Celková cena (2 855,37 Kč / kus)
2 855,37 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Kompaktní provedení Balluff BES01T3 ve čtvercovém provedení
- Rozměry: 59 x 8 x 8 mm
- Tvar 8x8
- Montáž: Zarovnaná
- Dosah: 2 mm
- Spínací výstup: NPN spínací kontakt (NO)
Technické parametry
- Hlavní vlastnosti:Rozměry: 59 x 8 x 8 mm
- Aktivní plocha, materiál: PBT
- Připojení: Konektor, M8x1 konektor, 3-pólový
- Tvar 8x8
- Provozní napětí UB: 10... 30 VDC
- Montáž: Zarovnaná
- Materiál krytu: Zinek, litina
- Dosah: 2 mm
- Spínací výstup: NPN spínací kontakt (NO)
- Spínací frekvence: 3000 Hz
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Doplňkové vlastnosti:
- Rozměry: 59 x 8 x 8 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: Ano
- Výstupní odpor Ra: 33.0 kOhm + D.
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 10 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Nejnižší provozní proud v: 0 mA
- Max. Zatížení pro UE: 0.5 μF
- Proud naprázdno IO max., tlumený: 15 mA
- Proud naprázdno IO max., neutlumený: 4 mA
- Zbytkový proud lr max. 80 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 3000 Hz
- Napětí v případě potřeby max.: 2.5 V.
- Připojení: Zástrčka M8x1, 3-pólová
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 1.6 mm
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 2 mm
- Odstup realistického spínače Sr: 2 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 10 %
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 585 a)
- Aktivní plocha, materiál: PBT
- Materiál skříňky Mechanické vlastnosti: Zinek, litina
- Utahovací moment 0.5 Nm
- Velikost: 8 x 8
- Montáž: Jednoduše instalovatelná
- Spínací výstup: NPN spínací kontakt (NO)
- Poznávací značka spínacího zařízení: Snímode se
- Druh obalu
Single
- Kategorie produktu
indukční snímač
- Typ
BES01T3
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Výstupy
NPN
- spínací vzdálenost (max.)
1.6 mm
- Spínací frekvence
3000 Hz
- Provedení
Induktivní
- Připojení
M8, 3pólové
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
8 x 8 mm
- Vlastnosti materiálu
litina
- Materiál pouzdra
zinek
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
8.00 mm
- Šířka
59.00 mm
- V
8.00 mm
- Rozm.
(d x š x v) 8.00 x 59.00 x 8.00 mm
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417131 BALLUFF indukční snímač Induktivní BES01T3 BES01T3 8 x 8 mm zarovnaná NPN (d x š x v) 8.00 x 59.00 x 8.00 mm Single
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417131 BALLUFF indukční snímač Induktivní BES01T3 BES01T3 8 x 8 mm zarovnaná NPN (d x š x v) 8.00 x 59.00 x 8.00 mm Single
Popis
Naše indukční standardní senzory BES pro rozpoznání elektricky vodivých kovových objektů jsou odolné a spolehlivé. Díky široké paletě 500 sérií nabízí vhodný indukční senzor pro každé použití. Celosvětově používaná technika má optimální poměr ceny a výkonu a je k dispozici i při vysokém počtu kusů v krátkém čase. Rozměry = 59 x 8 x 8 mm, provedení = 8 x 8, montáž = zarovnaná, dosah = 2 mm, spínací výstup = NPN spínač (NO), spínací frekvence = 3000 Hz, materiál pouzdra = zinek, litina, aktivní plocha, materiál = PBT, připojení = konektor, M8x1 konektor, 3 25-pólový, provozní napětí Ub = 10... 30 VDC, okolní teplota = -3...70 °C, stupeň krytí = IP67, schválení/shoda = CE, CE, UKCA, cULus, WEEE
