Name: BALLUFF BWL001H Úhlová světelná závora, BWL001H, spínání za tmy, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3416726
Availability: BackOrder

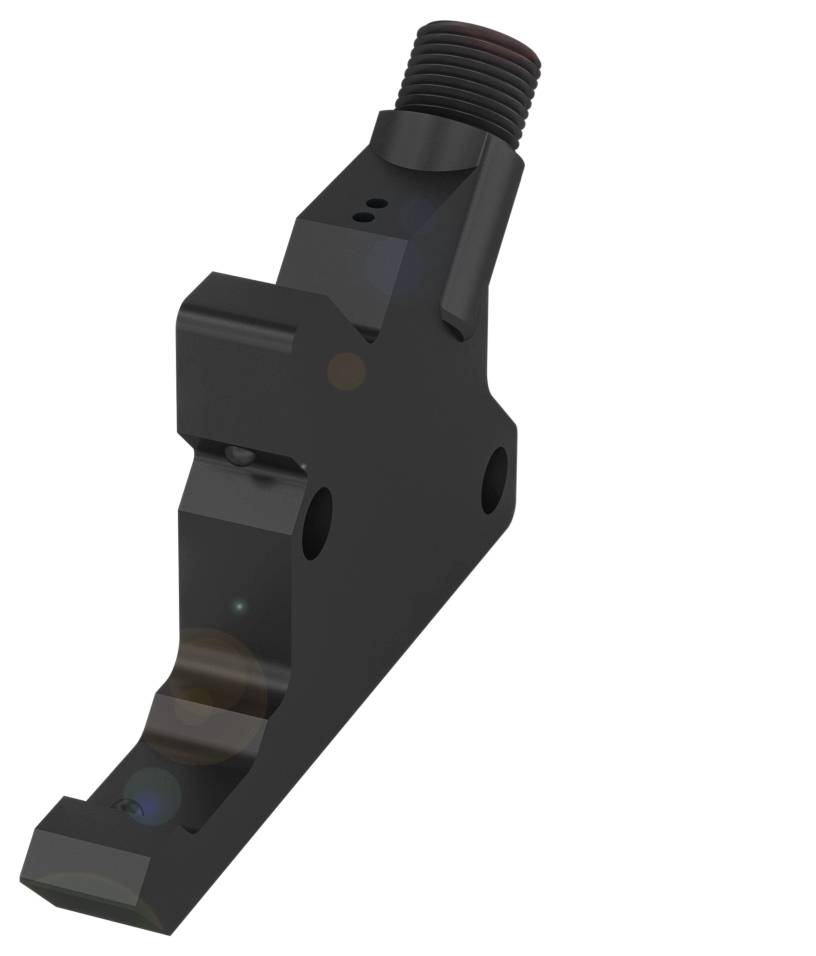

Černá mechanická součástka se závitem nahoře. Má nepravidelný tvar a otvory.

Ilustrační obrázek

Kategorie produktu

Úhlová světelná závora

Funkce

spínání za tmy

Provozní napětí max.

30.0 V

Připojení

M12, 4pólové

Typ

BWL001H

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 27. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 814,05 Kč / kus)

5 814,05 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Odolná úhlová světelná závora Balluff BWL001H s různými druhy světla

Rozměry: 14 x 51 x 90 mm
Konstrukční řada: C
Rozhraní: PNP spínací kontakt (NO)
Princip funkce: Úhlová světelná závora
Princip funkce optického: Jednocestná optická závora

Technické parametry

Hlavní vlastnosti:Rozměry: 14 x 51 x 90 mm
Aktivní plocha, materiál: Epoxidová pryskyřice
Připojení: Konektor, zástrčka M12x1, 4-pólová
Konstrukční řada: C
Provozní napětí UB: 10... 30 VDC
Princip funkce: Úhlová světelná závora
Princip funkce optického: Jednocestná optická závora
Materiál pouzdra: Nerezová ocel (1.4408), práškovaná
Druh světla: infračervené
Velikost světelného zdroje: Ø světla 3.0 mm
Rozhraní: PNP spínací kontakt (NO)
Směrová charakteristika: Rozptýlená
Doplňkové vlastnosti:
Princip funkce: Úhlová světelná závora
Rozměry: 14 x 51 x 90 mm
Upevnění: Šroub M6
Výstupní odpor Ra: 33.0 kOhm
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 250 V AC
Doba pohotovosti tv: Max. 100 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zatížení pro UE: 0.5 μF
Zbytkový proud lr max. 50 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 1000 Hz
Stupeň krytí: II
Připojení: Konektor, zástrčka M12x1, 4- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Aktivní plocha, materiál: Epoxidová pryskyřice
Materiál pouzdra: Nerezová ocel (1.4408), práškově lakováno
Kontakty, ochrana povrchu: Pozlacené
Konstrukční řada: C
Tvar: Zahnuté |připojení 45°
Zobrazení: Funkce výstupu - LED žlutá |LED zelená: Provozní napětí
Výtah vypnutí max. 0.5 ms
Zapínací kladkostroj ton max. 0.5 ms
Proud naprázdno IO max. Při UE: 35 mA
Případ napětí UD max. U IE: 2.5 V.
Povrchová ochrana Mechanické vlastnosti: Práškovaná

Kategorie produktu: Úhlová světelná závora

Typ: BWL001H

Funkce: spínání za tmy

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 spínací kontakt

Výstupy: PNP

Spínací frekvence: 1000 Hz

Připojení: M12, 4pólové

Materiál pouzdra: nerezová ocel

Vlastnosti materiálu: práškově lakováno

Typ vysílače: infračervená LED dioda

: IP67

Min. teplota: -10 °C

Max. teplota: 60 °C

Délka: 90.00 mm

Šířka: 14.00 mm

V: 51.00 mm

Hloubka: 90 m

Rozm.: (d x š x v) 90.00 x 14.00 x 51.00 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416726 BALLUFF BWL001H Úhlová světelná závora, BWL001H, spínání za tmy, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416726 BALLUFF BWL001H Úhlová světelná závora, BWL001H, spínání za tmy, 10.0 - 30.0 V, 1 ks

Popis

Úhlové světelné závory značky Balluff jsou důsledným vývojem vidlicových závory pro náročnější použití. Speciální konstrukce a geometrie krytu umožňují rozjezd a rozpoznání objektů téměř ze všech směrů. Montáž je velmi jednoduchá i ve stísněných prostorách: Vysílač a přijímač jsou na sebe pevně zarovny. Konstrukční řada=C, rozměry=14 x 51 x 90 mm, rozhraní=PNP spínací kontakt (NO), princip funkce = úhlová optická závora, princip funkce opticky = jednosměrná světelná závora, směrová charakteristika=divergent, typ světla = infračervené, velikost osvětlení = Ø 3.0 mm, výstup = konektor, zástrčka M12x1, 4-pólová, materiál krytu = nerezová ocel (1.4408), aktivní plocha, materiál = epoxidová pryskyřice, provozní napětí Ub=10... 30 VDC, schválení/shoda = CECULUWEEE

Tento text byl přeložen strojově.
