Name: BALLUFF BWL001C Úhlová světelná závora, BWL001C, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3418112
Availability: BackOrder

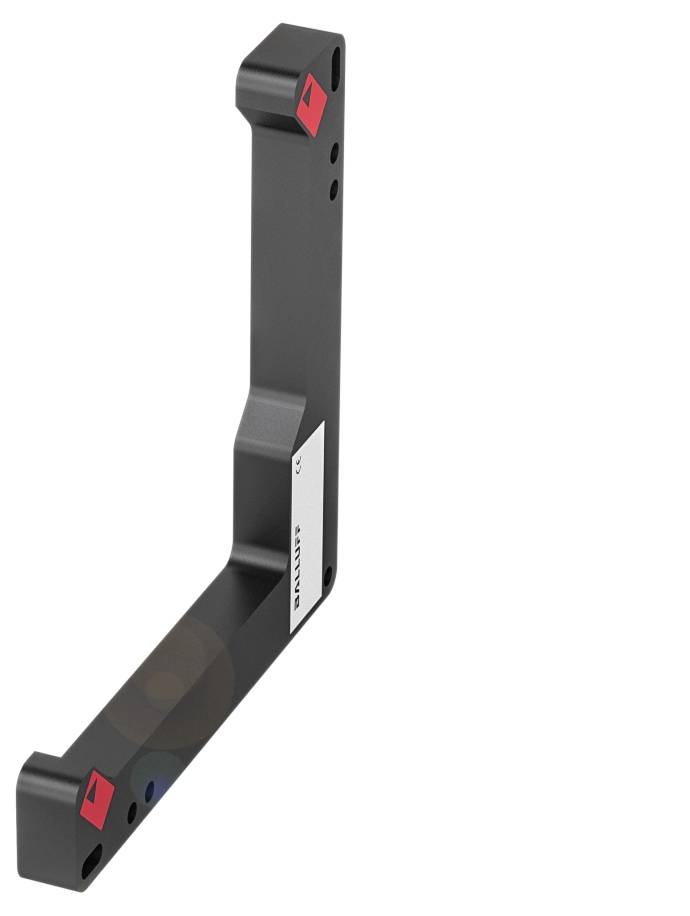

L-tvarová černá kovová součástka s červenými značkami, pravděpodobně strojní díl, s etiketou na straně.

Ilustrační obrázek

Druh obalu

Single

Kategorie produktu

Úhlová světelná závora

Provozní napětí max.

30.0 V

Připojení

M8, 3pólové

Typ

BWL001C

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 3. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 529,00 Kč / kus)

9 529,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Odolná úhlová světelná závora Balluff BWL001C s různými druhy světla

Rozměry: 12 x 125 x 134 mm
Řada: D
Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
Princip funkce: Úhlová světelná závora
Princip funkce optického: Jednocestná optická závora

Technické parametry

Hlavní vlastnosti:Rozměry: 12 x 125 x 134 mm
Aktivní plocha, materiál: Sklo
Připojení: Konektor, M8x1 konektor, 3-pólový
Řada: D
Provozní napětí UB: 10... 30 VDC
Princip funkce: Úhlová světelná závora
Princip funkce optického: Jednocestná optická závora
Materiál krytu: Zinek, litina, lakovaná
Druh světla: Červené světlo
Velikost světelného zdroje: Ø světla 2.5 mm
Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
Směrová charakteristika: Rozptýlená
Doplňkové vlastnosti:
Princip funkce: Úhlová světelná závora
Rozměry: 12 x 125 x 134 mm
Upevnění: Šroub M4
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Doba pohotovosti tv: Max. 200 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zatížení pro UE: 0.5 μF
Zbytkový proud lr max. 50 µA
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 5000 Hz
Připojení: Konektor, M8x1 konektor, 3- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Aktivní plocha, materiál: Sklo
Materiál krytu: Zinek, litina, lakovaná
Možnost nastavení: Spínání světlem/tma |citlivost
Kontakty, ochrana povrchu: Pozlacené
Povrchová ochrana: Lakovaná
Řada: D
Tvar: Zahnuté |připojení rovná
Displej: Funkce výstupu - žlutá LED dioda
Regulátor: Potenciometr 270° (2x)
Výtah vypnutí max. 0.1 ms
Zapínací kladkostroj ton max. 0.1 ms
Proud naprázdno IO max. Při UE: 35 mA
Hystereze H max. 0.15 mm
MTTF (40 °C) materiál: 307 a)
Možnost výměny chráněný rozsah/rozsah měření: Ano

Druh obalu: Single

Kategorie produktu: Úhlová světelná závora

Typ: BWL001C

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

Výstupy: PNP

Spínací frekvence: 5000 Hz

Připojení: M8, 3pólové

Materiál pouzdra: zinek

Vlastnosti materiálu: litina

: IP67

Min. teplota: -10 °C

Max. teplota: 60 °C

Délka: 134.00 mm

Šířka: 12.00 mm

V: 125.00 mm

(Ø): 2.5 m

Rozm.: (Ø x v) 2.5 m x 125.00 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3418112 BALLUFF BWL001C Úhlová světelná závora, BWL001C, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3418112 BALLUFF BWL001C Úhlová světelná závora, BWL001C, 10.0 - 30.0 V, 1 ks

Popis

Úhlové světelné závory značky Balluff jsou důsledným vývojem vidlicových závory pro náročnější použití. Speciální konstrukce a geometrie krytu umožňují rozjezd a rozpoznání objektů téměř ze všech směrů. Montáž je velmi jednoduchá i ve stísněných prostorách: Vysílač a přijímač jsou na sebe pevně zarovny. Konstrukční řada = D, rozměry = 12 x 125 x 134 mm, rozhraní = PNP spínací/rozpínací kontakt (NO/NC), princip funkce = optická závora; princip funkce: Optická závora na jedno použití, směrová charakteristika = divergent, typ světla = červené světlo, velikost osvětlení = Ø 2.5 mm, výstup = konektor, M8x1 zástrčka, 3-pólový, materiál krytu = zinek, tlakový odlitek, aktivní plocha, materiál = sklo, provozní napětí Ub = 10... 30 VDC, schválení/shoda = CECULusWEEE

Tento text byl přeložen strojově.
