Name: BALLUFF BWL0009 Úhlová světelná závora, BWL0009, přepínač, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3418111
Availability: BackOrder

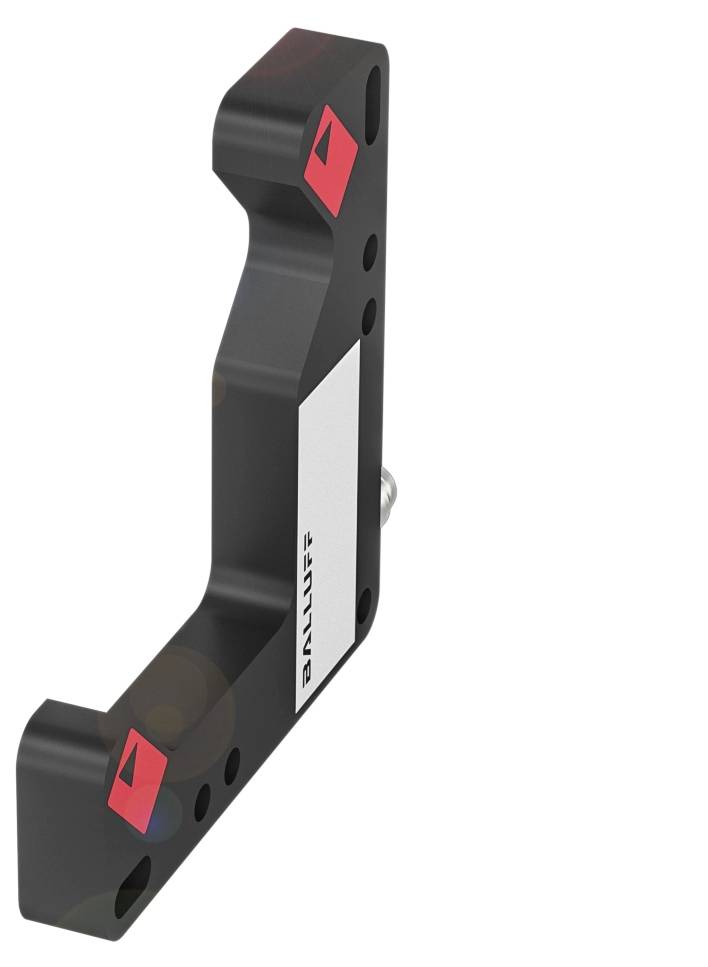

Držák senzoru z černého kovu s červenými označeními a nápisem 'BALLUFF', určený pro upevnění v průmyslových aplikacích.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

Úhlová světelná závora

Funkce

přepínač

Provozní napětí max.

30.0 V

Připojení

M8, 3pólové

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 3. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 675,00 Kč / kus)

7 675,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Odolná úhlové světelné závory Balluff BWL0009 s různými druhy světla

Rozměry: 10 x 75 x 84 mm
Řada: D
Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
Princip funkce: Úhlová světelná závora
Princip funkce optického: Jednocestná optická závora

Technické parametry

Hlavní vlastnosti:Rozměry: 10 x 75 x 84 mm
Aktivní plocha, materiál: Sklo
Připojení: Konektor, M8x1 konektor, 3-pólový
Řada: D
Provozní napětí UB: 10... 30 VDC
Princip funkce: Úhlová světelná závora
Princip funkce optického: Jednocestná optická závora
Materiál krytu: Zinek, litina, lakovaná
Druh světla: infračervené
Velikost světelného zdroje: Ø světla 2.5 mm
Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
Směrová charakteristika: Rozptýlená
Doplňkové vlastnosti:
Princip funkce: Úhlová světelná závora
Rozměry: 10 x 75 x 84 mm
Upevnění: Šroub M4
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Doba pohotovosti tv: Max. 200 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zátěžový kapacita pro UE: 1 μF
Zbytkový proud lr max. 50 µA
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 2000 Hz
Připojení: Konektor, M8x1 konektor, 3- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Aktivní plocha, materiál: Sklo
Materiál krytu: Zinek, litina, lakovaná
Možnost nastavení: Spínání světlem/tma |citlivost
Kontakty, ochrana povrchu: Pozlacené
Povrchová ochrana: Lakovaná
Řada: D
Tvar: Zahnuté |připojení rovná
Zobrazení: Funkce výstupu - LED žlutá |LED zelená: Provozní napětí
Regulátor: Potenciometr 270° (2x)
Výtah vypnutí max. 0.25 ms
Zapínací kladkostroj ton max. 0.25 ms
Proud naprázdno IO max. Při UE: 35 mA
Hystereze H max. 0.3 mm
MTTF (40 °C) materiál: 307 a)
Možnost výměny chráněný rozsah/rozsah měření: Ano

Druh obalu: Piece

Kategorie produktu: Úhlová světelná závora

Typ: BWL0009

Funkce: přepínač

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

Výstupy: PNP

Spínací frekvence: 2000 Hz

Připojení: M8, 3pólové

Materiál pouzdra: zinek

Vlastnosti materiálu: litina

Typ vysílače: infračervená LED dioda

: IP67

Min. teplota: -10 °C

Max. teplota: 60 °C

Délka: 84.00 mm

Šířka: 10.00 mm

V: 75.00 mm

Hloubka: 84 m

Rozm.: (d x š x v) 84.00 x 10.00 x 75.00 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3418111 BALLUFF BWL0009 Úhlová světelná závora, BWL0009, přepínač, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3418111 BALLUFF BWL0009 Úhlová světelná závora, BWL0009, přepínač, 10.0 - 30.0 V, 1 ks

Popis

Úhlové světelné závory značky Balluff jsou důsledným vývojem vidlicových závory pro náročnější použití. Speciální konstrukce a geometrie krytu umožňují rozjezd a rozpoznání objektů téměř ze všech směrů. Montáž je velmi jednoduchá i ve stísněných prostorách: Vysílač a přijímač jsou na sebe pevně zarovny. Konstrukční řada = D, rozměry = 10 x 75 x 84 mm, rozhraní = PNP spínací/rozpínací kontakt (NO/NC), princip funkce = optická závora; princip funkce: Optická závora na jedno použití, směrová charakteristika = divergent, typ světla = infračervené, velikost osvětlení = Ø 2.5 mm, výstup = konektor, M8x1 konektor, 3-pólový, materiál krytu=zinek, tlakový odlitek, aktivní plocha, materiál = sklo, provozní napětí Ub = 10... 30 VDC, schválení/shoda = CECULusWEEE

Tento text byl přeložen strojově.
