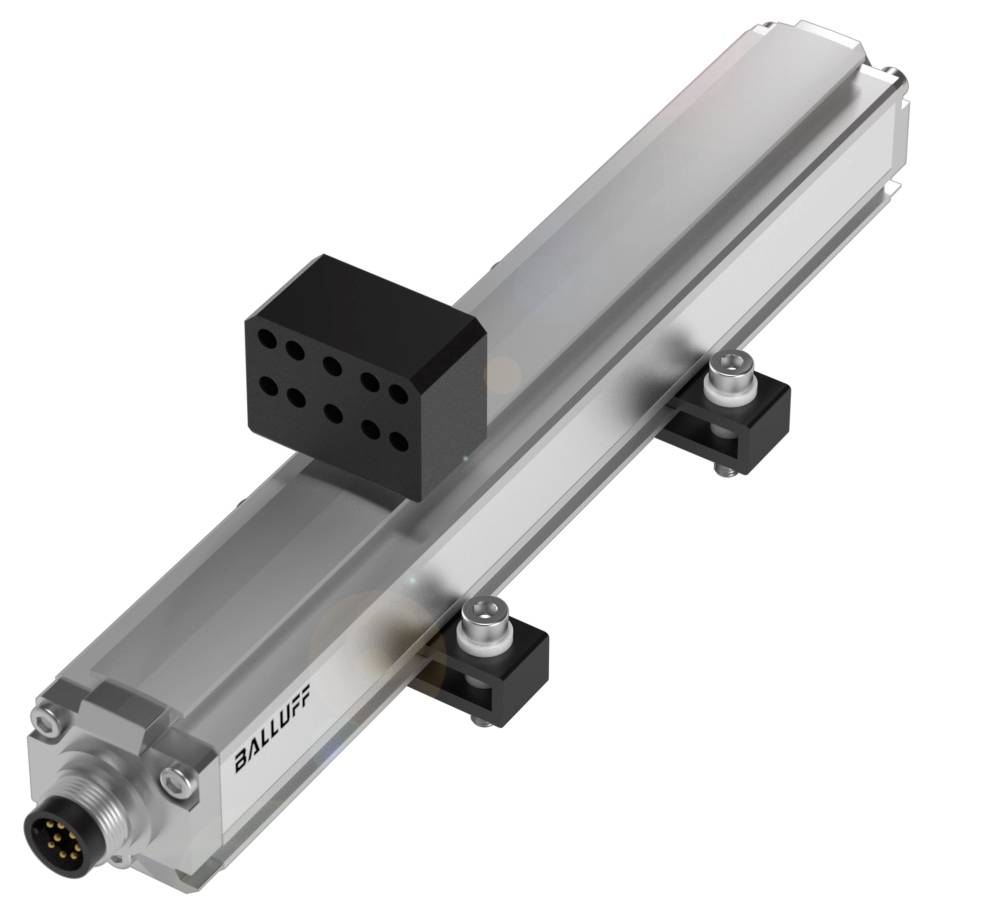

BALLUFF BTL7-A501-M0220-P-SA322-S32 Systém měření polohy 1 ks Max. dosah: 220 m
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
Systém měření polohy
Max. dosah
220 m
Typ
BTL7-A501-M0220-P-SA322-S32
Obsah
1 ks
Datasheety: (PDF)
Počet
Celková cena (24 329,75 Kč / kus)
24 329,75 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Magetostrikční systémy měření polohy Balluff BTL0W77 v profilové formě
- Připojení: Konektor, M16x0,75, 8-pólový
- Upevnění: Upevňovací svorky
- Materiál pouzdra: Hliník, eloxovaný
- Tvar: Konstrukční řada profil
- Snímač polohy, počet max.: 2
Technické parametry
- Hlavní funkce:Analogový výstup: Analogové, napětí 0…10 v
- Analogový, voltage 10…0 V.
- Připojení: Konektor, M16x0,75, 8-pólový
- Upevnění: Upevňovací svorky
- Provozní napětí UB: 10... 30 VDC
- Tvar: Konstrukční řada profil
- Materiál pouzdra: Hliník, eloxovaný
- Odchylka linearity max.: ±50 µm
- Rozsah měření: 220 mm
- Měřicí frekvence max. 4000 Hz
- Snímač polohy, počet max.: 2
- Ochrana: IP67
- Okolní teplota: -40 75 °C
- Přesnost opakování: ± 10 µm
- Doplňkové vlastnosti:
- Upevnění: Upevňovací svorky
- Provozní napětí UB: 10... 30 VDC
- Připojení: Konektor, M16x0,75, 8-pólový
- Ochrana proti zkratu: Proti GND a proti 36 v DC
- S ochranou proti přepólování: Do 36 V.
- MTTF (40 °C): 72 a)
- Materiál pouzdra: Hliník, eloxovaný
- EN 60068-2-27, šok: 150 g, 6 ms
- EN 60068-2-6, vibrace: 20 g, 10…2000 Hz
- Ochrana: IP67, s konektorem
- Okolní teplota: -40 75 °C
- Materiál pouzdra, ochrana povrchu: Eloxovaná
- Max. výstupní proud: 5 mA
- Skladovací teplota: -40... 100 °C.
- Materiál víka: Hliník, litý pod tlakem, poniklovaný
- Přesnost opakování: ± 10 µm
- Odchylka linearity max.: ±50 µm
- Analogový výstup: Analogové, napětí 0…10 v |, voltage 10…0 V.
- Odchylka od základního typu: Kratší konstrukční délka
- Odběr proudu max. Při 24 v DC: 150 mA
- Relativní vlhkost vzduchu: ≤ 90 %, bez kondenzace
- ZÁKLADNÍ TYP: BTL7-A501-M….-P-S…
- Snímač polohy, počet (tovární nastavení): 1
- Snímač polohy, počet max.: 2
- Nastavitelný výstupní signál: Pomocí softwaru
- Špičkový proud: ≤ 500 mA/10 ms
- Zpoždění zapnutí: Max. 600 ms
- Chybný signál UA při poklesu: -0,5 V.
- Signál vysílaný chybným signálem UA stále: 10.5 V.
- Potenciálové oddělení: ne
- Odolný napětí až (GND - pouzdro): 500 v AC
- Ochrana proti přepětí: UB až 36 V.
- Připojení, provedení: Axial
- Měřicí frekvence max. 4000 Hz
- Délka měření 220 mm
- Konstrukční délka: 325 mm
- Nula: 72.0 mm
- EN 55016-2-3, vyzařování: Průmyslové a bytové osvětlení
- EN 60068-2-27, trvalé šok: 150 g, 2 ms
- EN 61000-4-2, ESD: Ostřička 3
- EN 61000-4-3, RFI: Úroveň ostrosti 3
- EN 61000-4-4, Burst: Úroveň ostrosti 3
- EN 61000-4-5, Surge: Úroveň ostrosti 2
- EN 61000-4-6, vysokofrekvenční pole: Úroveň ostrosti 3
- EN 61000-4-8, magnetické pole: Úroveň ostrosti 4
- Teplotní koeficient typ.: ≤ 30 ppm/k při 50 % jmenovité délky zařízení
- Druh obalu
Piece
- Kategorie produktu
Systém měření polohy
- Typ
BTL7-A501-M0220-P-SA322-S32
- Obsah
1 ks
- Vlastnosti
s krytem
220 m
- Typ závitu, šířka připojení
M16
- Číslo výrobce
BTL0W77
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416163 BALLUFF BTL7-A501-M0220-P-SA322-S32 Systém měření polohy 1 ks Max. dosah: 220 m
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416163 BALLUFF BTL7-A501-M0220-P-SA322-S32 Systém měření polohy 1 ks Max. dosah: 220 m
Popis
Systémy pro měření polohy v profilové formě jsou bezdotykové a absolutně měřící systémy pro přesné snímání jedné nebo více poloh. Přesvědčí vás v nepříznivých podmínkách, například v lisů, litonech, litonech nebo portálech, protože se skládají z hermeticky utěsněných hliníkových krytu IP67. Magnety snímače polohy působí na měřicí prvek pomocí stěny profilu. Tvar = konstrukční řada profil, upevnění = upevňovací svorky, materiál krytu=hliník, snímač polohy, počet max.=2, konektor, M16x0,75, 8-pólový, analogový výstup=analogový, napětí 0.10 v analogový, napěťový 10.0 v, rozsah měření=220 mm, měřicí frekvence max.=4000 Hz, odchylka linearity max.=±50 µm, přesnost opakování = ± 10 µm, provozní napětí Ub=10... 30 VDC, okolní teplota =-40...85 °C, stupeň krytí IP67, schválení/shoda = CECULUSEACWEEE
