Name: BALLUFF BTL107H senzor magnetického pole 1 ks 24 Max. dosah: 500 m
Brand: BALLUFF
SKU: 3416161
Availability: BackOrder

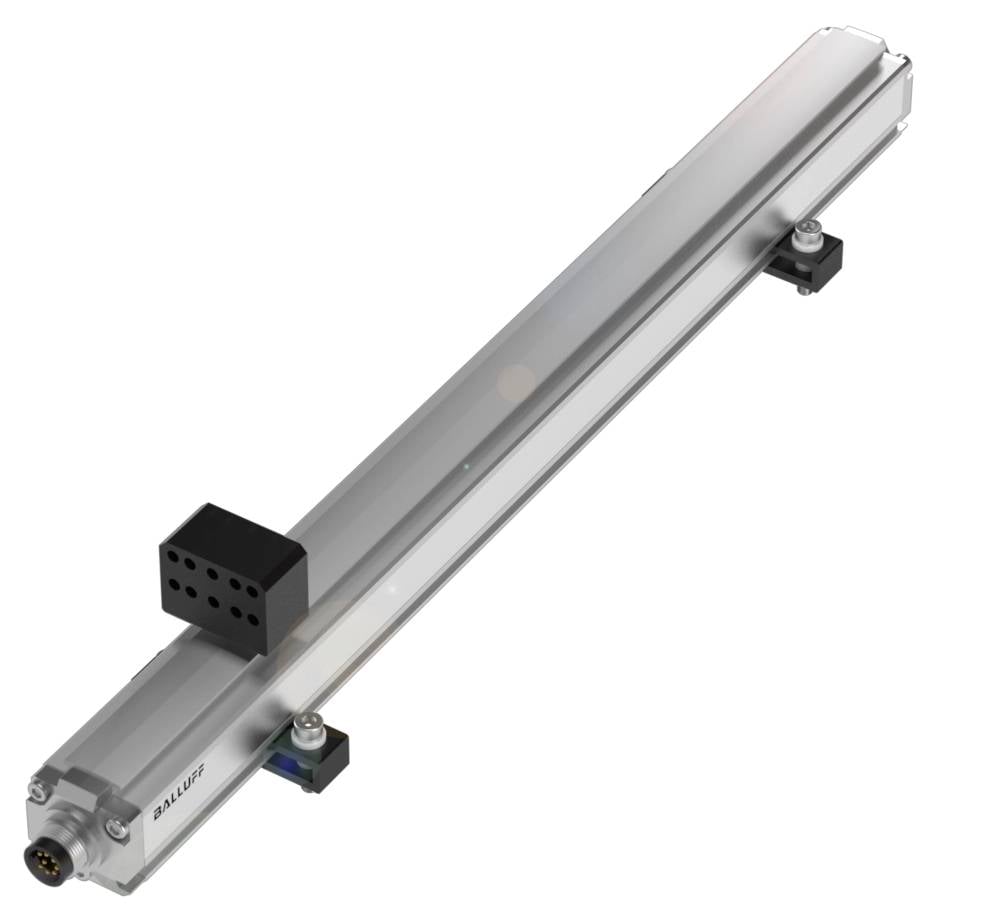

Podlouhlý senzor s obdélníkovým připojovacím blokem, namontovaný na dvou držácích; používá se k rozpoznávání polohy ve strojích.

Ilustrační obrázek

Kategorie produktu

senzor magnetického pole

Min. provozní napětí

10.0 V

Provozní napětí max.

30.0 V

Max. dosah

500 m

Typ

BTL107H

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 4. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (31 985,00 Kč / kus)

31 985,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Magetostrikční systémy měření polohy Balluff BTL107H v profilové formě

Připojení: Konektor, M16x0,75, 8-pólový
Upevnění: Upevňovací svorky
Materiál pouzdra: Hliník, eloxovaný
Tvar: Konstrukční řada profil
Snímač polohy, počet max.: 2

Technické parametry

Hlavní funkce:Analogový výstup: Analogové, napětí 0…10 v
Analogový, voltage 10…0 V.
Připojení: Konektor, M16x0,75, 8-pólový
Upevnění: Upevňovací svorky
Provozní napětí UB: 10... 30 VDC
Tvar: Konstrukční řada profil
Materiál pouzdra: Hliník, eloxovaný
Odchylka linearity max.: ±50 µm
Rozsah měření: 500 mm
Měřicí frekvence max. 2000 Hz
Snímač polohy, počet max.: 2
Ochrana: IP67
Okolní teplota: -40 75 °C
Přesnost opakování: ± 10 µm
Doplňkové vlastnosti:
Upevnění: Upevňovací svorky
Provozní napětí UB: 10... 30 VDC
Připojení: Konektor, M16x0,75, 8-pólový
Ochrana proti zkratu: Proti GND a proti 36 v DC
S ochranou proti přepólování: Do 36 V.
MTTF (40 °C): 72 a)
Materiál pouzdra: Hliník, eloxovaný
EN 60068-2-27, šok: 150 g, 6 ms
EN 60068-2-6, vibrace: 20 g, 10…2000 Hz
Ochrana: IP67, s konektorem
Okolní teplota: -40 75 °C
Materiál pouzdra, ochrana povrchu: Eloxovaná
Max. výstupní proud: 5 mA
Skladovací teplota: -40... 100 °C.
Materiál víka: Hliník, litý pod tlakem, poniklovaný
Přesnost opakování: ± 10 µm
Odchylka linearity max.: ±50 µm
Analogový výstup: Analogové, napětí 0…10 v |, voltage 10…0 V.
Odchylka od základního typu: Kratší konstrukční délka
Odběr proudu max. Při 24 v DC: 150 mA
Relativní vlhkost vzduchu: ≤ 90 %, bez kondenzace
ZÁKLADNÍ TYP: BTL7-A501-M….-P-S…
Snímač polohy, počet (tovární nastavení): 1
Snímač polohy, počet max.: 2
Nastavitelný výstupní signál: Pomocí softwaru
Špičkový proud: ≤ 500 mA/10 ms
Zpoždění zapnutí: Max. 600 ms
Chybný signál UA při poklesu: -0,5 V.
Signál vysílaný chybným signálem UA stále: 10.5 V.
Potenciálové oddělení: ne
Odolný napětí až (GND - pouzdro): 500 v AC
Ochrana proti přepětí: UB až 36 V.
Připojení, provedení: Axial
Měřicí frekvence max. 2000 Hz
Délka měření 500 mm
Konstrukční délka: 605 mm
Nula: 72.0 mm
EN 55016-2-3, vyzařování: Průmyslové a bytové osvětlení
EN 60068-2-27, trvalé šok: 150 g, 2 ms
EN 61000-4-2, ESD: Ostřička 3
EN 61000-4-3, RFI: Úroveň ostrosti 3
EN 61000-4-4, Burst: Úroveň ostrosti 3
EN 61000-4-5, Surge: Úroveň ostrosti 2
EN 61000-4-6, vysokofrekvenční pole: Úroveň ostrosti 3
EN 61000-4-8, magnetické pole: Úroveň ostrosti 4
Teplotní koeficient typ.: ≤ 30 ppm/k při 50 % jmenovité délky zařízení

Kategorie produktu: senzor magnetického pole

Typ: BTL107H

Obsah: 1 ks

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Výstupy: PNP

: 500 m

Připojení: zástrčka

Délka kabelu: 0.3 m

: IP67

Min. teplota: -40 °C

Max. teplota: 85 °C

Délka: 24 mm

V: 2.9 mm

Typ závitu, šířka připojení: M16

Číslo výrobce: BTL107H

Materiál pláště: TPE

Jmenovité napětí: 30.0 V

Počet pólů: 8

Proudová zatížitelnost na každý slot: 5 mA

Materiál pouzdra: Eloxovaný hliník

Materiál: Eloxovaný hliník

Způsob montáže: upevňovací klip

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416161 BALLUFF BTL107H senzor magnetického pole 1 ks 24 Max. dosah: 500 m

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416161 BALLUFF BTL107H senzor magnetického pole 1 ks 24 Max. dosah: 500 m

Popis

Systémy pro měření polohy v profilové formě jsou bezdotykové a absolutně měřící systémy pro přesné snímání jedné nebo více poloh. Přesvědčí vás v nepříznivých podmínkách, například v lisů, litonech, litonech nebo portálech, protože se skládají z hermeticky utěsněných hliníkových krytu IP67. Magnety snímače polohy působí na měřicí prvek pomocí stěny profilu. Tvar = konstrukční řada profil, upevnění = upevňovací svorky, materiál krytu=hliník, snímač polohy, počet max.=2, konektor, M16x0,75, 8-pólový, analogový výstup=analogový, napětí 0.10 v analogový, napěťový 10.0 v, rozsah měření=500 mm, měřicí frekvence max.=2000 Hz, odchylka linearity max.=±50 µm, přesnost opakování = ± 10 µm, provozní napětí Ub=10... 30 VDC, okolní teplota =-40...85 °C, stupeň krytí IP67, schválení/shoda = CECULUSEACWEEE
