Name: BALLUFF BPI00FM pasivní box senzor/aktor vícepólový rozvaděč 1 ks Single
Brand: BALLUFF
SKU: 3422760
Availability: BackOrder

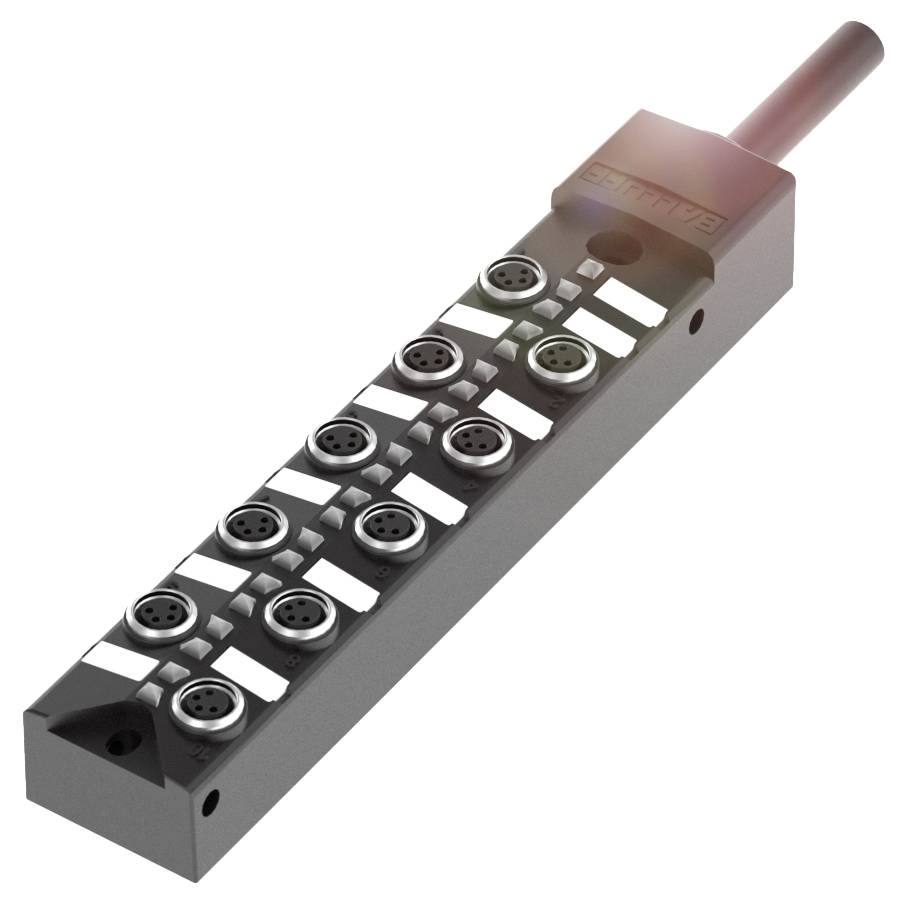

Obdélníkový elektrický připojovací blok s několika kruhovými zásuvkami a kabelem na konci, určený pro připojení v systému.

Ilustrační obrázek

Druh obalu

Single

Kategorie produktu

pasivní box senzor/aktor

Počet signálních míst

Počet rozdělovačů

Typ

BPI00FM

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 9. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 179,00 Kč / kus)

5 179,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Pasivní rozdělovač Balluff BPI00FM

Provozní napětí UB: 10... 30 v/DC/10... 30 v/AC
Kabel: PUR černá, 5 m, vhodný pro tažné řetězy
Max. výstupní proud: 3 A
Připojení konektorů: 10x zásuvka M8x1, 4 pólů
Zobrazení spínacích funkcí: Žádné LED

Technické parametry

Hlavní vlastnosti:Připojení slotů: 10x zásuvka M8x1, 4-pólová
Zobrazení spínacích funkcí: Žádné LED
Max. výstupní proud: 3 A
Provozní napětí UB: 10... 30 v/DC/10... 30 v/AC
Kabel: PUR černá, 5 m, vhodný pro tažné řetězy
Ochrana: IP67
Celkový proud max. 8 A.
Doplňkové vlastnosti:
Rozsah dodávky: Označovací štítky (11x) |krytka (5x)
Rozměry: 157 x 30 x 23 mm
Upevnění: M4 (2x)
Jmenovité provozní napětí UE DC: 24 v
Provozní napětí UB: 10... 30 v/DC/10... 30 v/AC
Utahovací moment 1.2 Nm ± 0.2 (M4)
Průměr kabelu D: 9.50 mm ± 0.25 mm
Délka kabelu L: 5.00 m.
Materiál pouzdra: PBT, GF
Ochrana: IP67, zašroubovaný stav
Materiál kontaktu: Bronz (CuSn6), podlomený
Počet vodičů: 22
Průřez vodiče: 0.34 mm² + 0.75 m²
Zobrazení spínacích funkcí: Žádné LED
Max. výstupní proud: 3 A
Izolační odpor: ≥ 10 GΩ
Celkový proud max. 8 A.
Připojení konektorů: 10x zásuvka M8x1, 4 pólů
Materiál nosiče: PBT
Utahovací moment kabelová zástrčka: 0.4 Nm + 0.1 Nm (M8 |konektor)
Kabel: PUR černá, 5 m, pro vlečné řetězy
Kabel, rozsah ohýbání min., pevné uložení: 7.5 x D
Kabel, rozsah ohýbání min., flexibilní uložení: 15 x D
Kabel, min. Cykly ohýbání: 2 mil.. Mio.
Materiál pláště: PUR
Zrychlení max., vlečný řetěz 10 m /s²
Vlastnosti kabelu: Vhodné pro tažné řetězy
Plášť kabelu, barva: Černá
Rychlost posuvu max., vlečný řetěz: 3 m/s.
Maximální délka posuvu horizontálně, vlečný řetěz: 10 m při 10 m /s²
Teplota kabelu, pevné uložení: -40... 80 °C.
Teplota kabelu, flexibilní uložení: -20... 80 °C.
Zapouzdření prostředí: Ano

Druh obalu: Single

Kategorie produktu: pasivní box senzor/aktor

Počet signálních míst: 10

Typ: BPI00FM

Počet rozdělovačů: 10

Stavová kontrolka: bez LED

Připojení: Zásuvka M8

Šířka: 157.00 mm

Délka: 23.00 mm

: IP67

Proudová zatížitelnost na každý slot: 3 A

Celkový proud (jednoduché napájení): 8 A

Druh připojení (rozdělovací boxy): zásuvka M8

počet kontaktů: 4

Číslo výrobce: BPI00FM

Obsah: 1 ks

Pólů: 4

V: 30.00 mm

Proudová zatížitelnost (celkem): 8 A

Proudová zatížitelnost na vstupní/výstupní signál: 3 A

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3422760 BALLUFF BPI00FM pasivní box senzor/aktor vícepólový rozvaděč 1 ks Single

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3422760 BALLUFF BPI00FM pasivní box senzor/aktor vícepólový rozvaděč 1 ks Single

Popis

Pasivní rozhraní od Balluff propojuje senzory a akční členy s ovládáním. Jsou vhodné zejména pro náročné podmínky a jsou ideální, ideal pokud se používají chladící a mazací materiály. Lité pouzdro nabízí vysokou ochranu a vynikající odolnost proti nárazům a vibracím. Kovové šroubovací nástavce zaručují přesnost konektoru. Připojení konektorů = 10x zásuvka M8x1, 4-pólový, kabel=PUR černý, 5 m, vhodný pro vlečné řetězy, provozní napětí Ub=10... 30 VDC/10... 30 VAC, výstupní proud max.=3 a, celkový proud max.=8 a, ochrana=IP67
