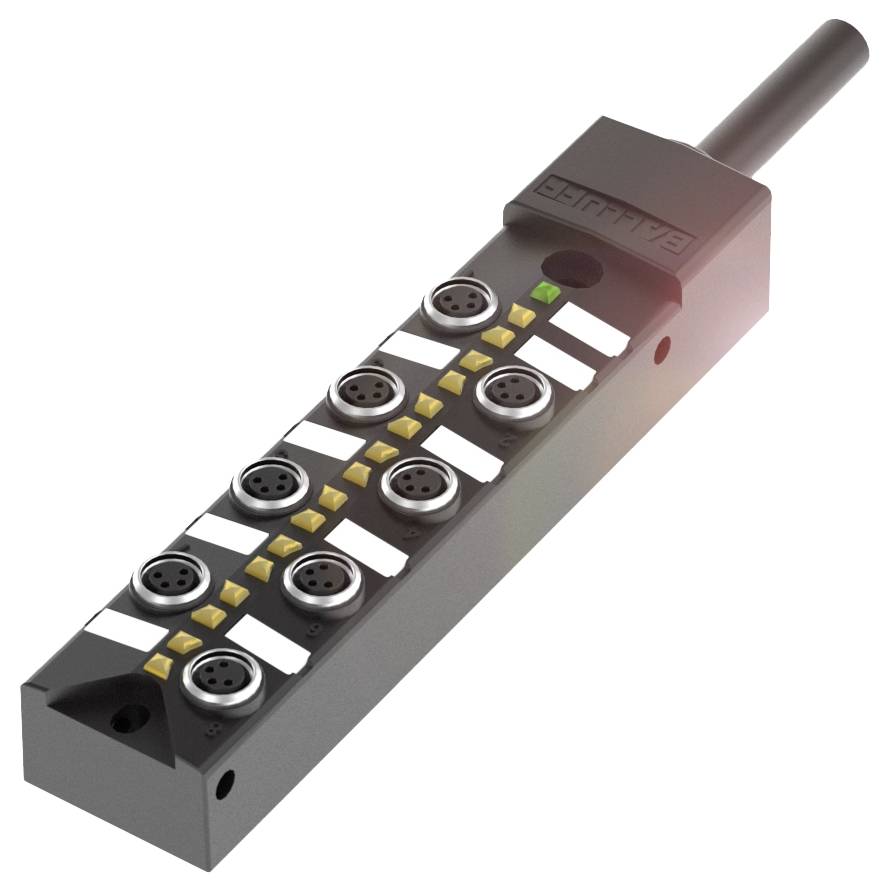

BALLUFF BPI00EJ pasivní box senzor/aktor vícepólový rozvaděč 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
pasivní box senzor/aktor
Počet signálních míst
8
Počet rozdělovačů
8
Typ
BPI00EJ
Stavová kontrolka
s LED
Datasheety: (PDF)
Počet
Celková cena (3 838,84 Kč / kus)
3 838,84 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Pasivní rozdělovač Balluff BPI00EJ
- Kabel: PUR černá, 5 m, vhodný pro tažné řetězy
- Zobrazení provozního napětí: Zelená LED
- Připojení konektorů: 8x zásuvka M8x1, 4-pólová
- Kontrolka funkce spínání: Žlutá LED (16x)
- Typ signálu: PNP
Technické parametry
- Hlavní vlastnosti:Připojení slotů: 8x zásuvka M8x1, 4-pólová
- Kontrolka funkce spínání: Žlutá LED (16x)
- Max. výstupní proud: 3 A
- Provozní napětí UB: 10... 30 VDC
- Zobrazení provozního napětí: Zelená LED
- Kabel: PUR černá, 5 m, vhodný pro tažné řetězy
- Ochrana: IP67
- Typ signálu: PNP
- Celkový proud max. 8 A.
- Doplňkové vlastnosti:
- Rozsah dodávky: Označovací štítky (11x) |krytka (5x)
- Rozměry: 135 x 30 x 23 mm
- Upevnění: M4 (2x)
- Zobrazení provozního napětí: Zelená LED
- Jmenovité provozní napětí UE DC: 24 v
- Provozní napětí UB: 10... 30 VDC
- Utahovací moment 1.2 Nm ± 0.2 (M4)
- Průměr kabelu D: 8.80 mm ± 0.25 mm
- Délka kabelu L: 5.00 m.
- Materiál pouzdra: PBT, GF
- Materiál kontaktu: Bronz (CuSn6), podlomený
- Počet vodičů: 18
- Průřez vodiče: 0.34 mm² + 0.75 m²
- Kontrolka funkce spínání: Žlutá LED (16x)
- Max. výstupní proud: 3 A
- Izolační odpor: ≥ 10 GΩ
- Celkový proud max. 8 A.
- Připojení konektorů: 8x zásuvka M8x1, 4-pólová
- Materiál nosiče: PBT
- Utahovací moment kabelová zástrčka: 0.4 Nm + 0.1 Nm (M8 |konektor)
- Kabel: PUR černá, 5 m, pro vlečné řetězy
- Kabel, rozsah ohýbání min., pevné uložení: 7.5 x D
- Kabel, rozsah ohýbání min., flexibilní uložení: 15 x D
- Kabel, min. Cykly ohýbání: 2 mil.. Mio.
- Materiál pláště: PUR
- Zrychlení max., vlečný řetěz 10 m /s²
- Vlastnosti kabelu: Vhodné pro tažné řetězy
- Plášť kabelu, barva: Černá
- Kategorie produktu
pasivní box senzor/aktor
- Počet signálních míst
8
- Typ
BPI00EJ
- Počet rozdělovačů
8
- Stavová kontrolka
s LED
- Druh signálu
PNP
- Připojení
Zásuvka M8
- Šířka
135.00 mm
- Délka
23.00 mm
IP67
- Proudová zatížitelnost na každý slot
3 A
- Celkový proud (jednoduché napájení)
8 A
- Druh připojení (rozdělovací boxy)
zásuvka M8
- počet kontaktů
4
- Číslo výrobce
BPI00EJ
- Obsah
1 ks
- Pólů
4
- V
30.00 mm
- Proudová zatížitelnost (celkem)
8 A
- Proudová zatížitelnost na vstupní/výstupní signál
3 A
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3422721 BALLUFF BPI00EJ pasivní box senzor/aktor vícepólový rozvaděč 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3422721 BALLUFF BPI00EJ pasivní box senzor/aktor vícepólový rozvaděč 1 ks
Popis
Pasivní rozhraní od Balluff propojuje senzory a akční členy s ovládáním. Jsou vhodné zejména pro náročné podmínky a jsou ideální, ideal pokud se používají chladící a mazací materiály. Lité pouzdro nabízí vysokou ochranu a vynikající odolnost proti nárazům a vibracím. Kovové šroubovací nástavce zaručují přesnost konektoru. Konektor = 8x zásuvka M8x1, 4-pólová, ukazatel provozního napětí = LED zelená, indikace spínací funkce = LED žlutá (16x), signalizační typ=PNP, kabel=PUR černý, 5 m, vhodný pro vlečné řetězy, provozní napětí Ub=10... 30 VDC, výstupní proud max.=3 a, celkový proud max.=8 a, ochrana=IP67
