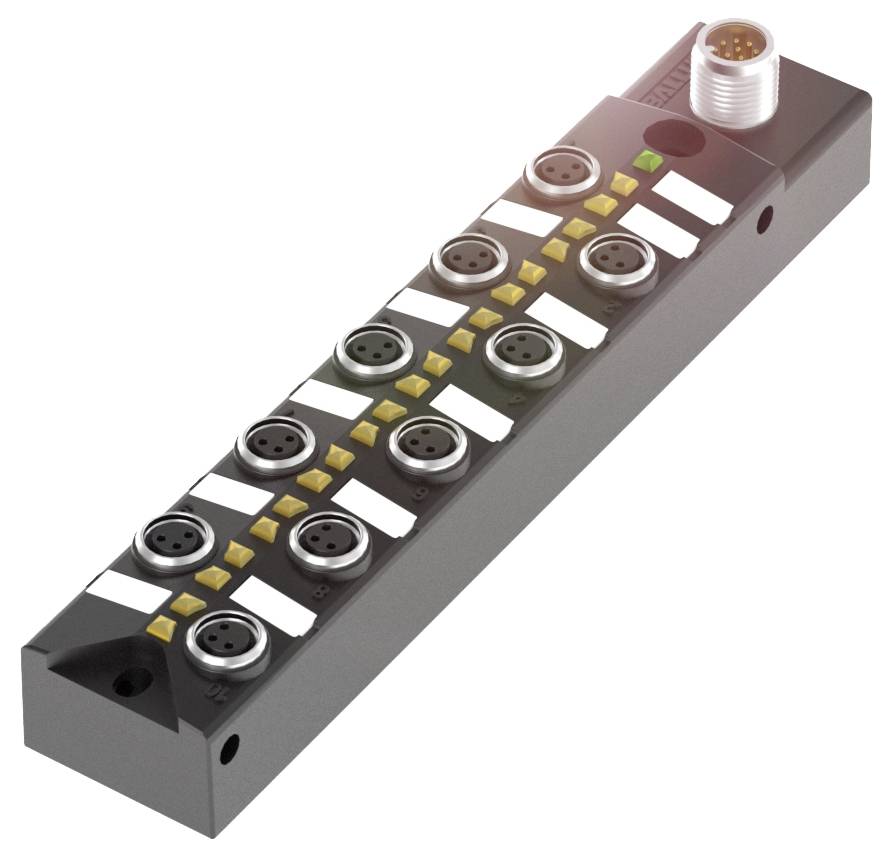

BALLUFF BPI00AN pasivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
pasivní box senzor/aktor
Počet signálních míst
10
Počet rozdělovačů
10
Typ
BPI00AN
Datasheety: (PDF)
Počet
Celková cena (3 073,55 Kč / kus)
3 073,55 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Pasivní rozdělovač Balluff BPI00AN
- Zobrazení provozního napětí: Zelená LED
- Připojení (COM 1): Konektor M12x1, 12-pólový
- Připojení konektorů: 10x zásuvka M8x1, 3 pólů
- Spínací funkce ukazatele: Žlutá LED (10x)
- Typ signálu: PNP
Technické parametry
- Hlavní vlastnosti:Konektor (COM 1): Konektor M12x1, 12-pólový
- Připojení konektorů: 10x zásuvka M8x1, 3 pólů
- Spínací funkce ukazatele: Žlutá LED (10x)
- Max. výstupní proud: 1.5 A
- Provozní napětí UB: 10... 30 VDC
- Zobrazení provozního napětí: Zelená LED
- Ochrana: IP67
- Typ signálu: PNP
- Celkový proud max. 1.5 A.
- Teplota okolí: -25 až 80 °C
- Doplňkové vlastnosti:
- Rozsah dodávky: Označovací štítky (11x) |krytka (5x)
- Rozměry: 155 x 30 x 26.6 mm
- Upevnění: M4 (2x)
- Jmenovité provozní napětí UE DC: 24 v
- Provozní napětí UB: 10... 30 VDC
- Utahovací moment 1.2 Nm ± 0.2 (M4)
- Materiál pouzdra: PBT, GF
- Ochrana: IP67, zašroubovaný stav
- Teplota okolí: -25 až 80 °C
- Materiál kontaktu: Bronz (CuSn6), podlomený
- Spínací funkce ukazatele: Žlutá LED (10x)
- Zobrazení provozního napětí elektrické vlastnosti: Zelená LED
- Max. výstupní proud: 1.5 A
- Izolační odpor: ≥ 10 GΩ
- Celkový proud max. 1.5 A.
- Připojení konektorů: 10x zásuvka M8x1, 3 pólů
- Materiál nosiče: PBT
- Utahovací moment kabelová zástrčka: 0.4 Nm + 0.1 Nm (M8 |konektor)
- Zapouzdření: Ano
- Druh obalu
Piece
- Kategorie produktu
pasivní box senzor/aktor
- Počet signálních míst
10
- Typ
BPI00AN
- Počet rozdělovačů
10
- Stavová kontrolka
s LED
- Druh signálu
PNP
- Připojení
zástrčka M12
- Šířka
155.00 mm
- Délka
26.60 mm
IP67
- Proudová zatížitelnost na každý slot
1.5 A
- Celkový proud (jednoduché napájení)
1.5 A
- Max. teplota
80 °C
- Min. teplota
-25 °C
- Druh připojení (rozdělovací boxy)
zásuvka M8
- počet kontaktů
3
- Číslo výrobce
BPI00AN
- Obsah
1 ks
- Pólů
3
- V
30.00 mm
- Proudová zatížitelnost (celkem)
1.5 A
- Proudová zatížitelnost na vstupní/výstupní signál
1.5 A
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3422733 BALLUFF BPI00AN pasivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3422733 BALLUFF BPI00AN pasivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
Popis
Pasivní rozhraní od Balluff propojuje senzory a akční členy s ovládáním. Jsou vhodné zejména pro náročné podmínky a jsou ideální, ideal pokud se používají chladící a mazací materiály. Lité pouzdro nabízí vysokou ochranu a vynikající odolnost proti nárazům a vibracím. Kovové šroubovací nástavce zaručují přesnost konektoru. Konektor = 10x zásuvka M8x1, 3 pólů, zobrazení provozního napětí = LED zelená, indikace spínací funkce = LED žlutá (10x), signalizační typ=PNP, konektor (COM 1) = M12x1 zástrčka, 12 pólů, provozní napětí Ub=10... 30 VDC, výstupní proud max.=1.5 a, celkový proud max.=1.5 a, okolní teplota =-25... 80 °C, stupeň krytí IP67
