Name: BALLUFF BOW001J Rámový fotoelektrický senzor, BOW001J, dynamický , spínání za tmy, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3416626
Availability: BackOrder

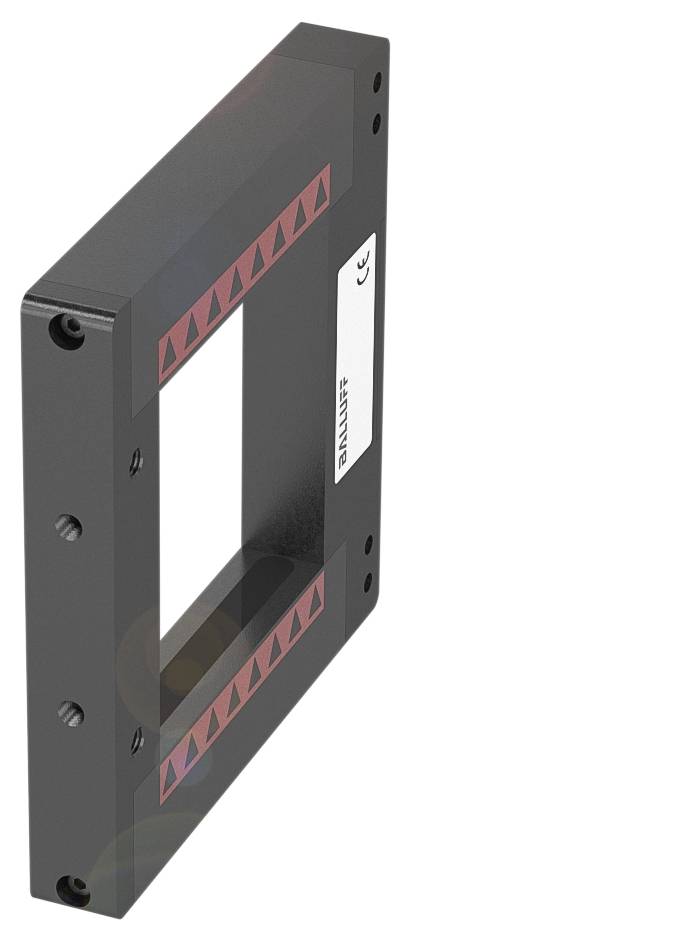

Obdélníkový, černý rám se čtvercovým výřezem uprostřed a červenými trojúhelníkovými vzory podél okrajů.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

Rámový fotoelektrický senzor

Funkce

spínání za tmy

Provozní napětí max.

30.0 V

Připojení

M8, 3pólové

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (21 954,55 Kč / kus)

24 681,82 Kč

-11 %

21 954,55 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Rámová optická závora Balluff BOW001J s dynamickým výstupem pro padající objekty

Rozměry: 18 x 130 x 140 mm
Řada: A
Rozhraní: PNP dynamický spínací kontakt (NO)
Princip funkce: Rámová optická závora
Aktivní okénko (PL × AL): 80 × 80 mm

Technické parametry

Hlavní vlastnosti:Rozměry: 18 x 130 x 140 mm
Aktivní plocha, materiál: PMMA
Aktivní okénko (PL × AL): 80 × 80 mm
Připojení: Konektor, M8x1 konektor, 3-pólový
Řada: A
Provozní napětí UB: 10... 30 VDC
Princip funkce: Rámová optická závora
Princip funkce optického: Jednocestná optická závora
Materiál pouzdra: Hliník, eloxovaný, černá
Druh světla: infračervené
Rozhraní: PNP dynamický spínací kontakt (NO)
Směrová charakteristika: Rozptýlená
Doplňkové vlastnosti:
Princip funkce: Rámová optická závora
Rozměry: 18 x 130 x 140 mm
Upevnění: Šroub M6, |šroub M4
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Doba pohotovosti tv: Max. 100 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zatížení pro UE: 0.1 μF
Zbytkový proud lr max. 50 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence 100 Hz Dynamic
Připojení: Konektor, M8x1 konektor, 3- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Aktivní plocha, materiál: PMMA
Spínací výstup: PNP dynamický spínací kontakt (NO)
Materiál pouzdra: Hliník, eloxovaný, černá
EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms, 3x6
EN 60068-2-6, vibrace: 10…55 Hz, 0.5 mm, 3x 5 min |55 Hz, 0.5 mm, 3x 30 min
Ochrana: IP67
Okolní teplota: -10... 55 °C.
Stupeň znečištění: 3
Možnost nastavení: Doba zpoždění dynamicky
Povrchová ochrana: Eloxovaná, černá
Řada: A
Tvar: Rámeček
Zobrazení: Funkce výstupu dynamická - |LED červená LED zelená: Provozní napětí
Regulátor: Potenciometr 270° (2x)
Výtah toff max.: 0.4 ms dyn.
Zapínací kladkostroj ton max.: 0.4 ms dyn.
Proud naprázdno IO max. Při UE: 45 mA
Případ napětí UD max. U IE: 2.5 V.
Cizí světlo max. 5000 luxů
Princip funkce optického: Jednocestná optická závora
Druh světla: infračervené
Optická spínací funkce: Spínání za tmy
Směrová charakteristika: Rozptýlená
Vlnová délka: 880 nm
Nejmenší část typu. Dynamický 1.0 mm
Aktivní okénko (PL × AL): 80 × 80 mm
Časová funkce: Prodleva vypnutí dynamický
Časová funkce, trvání: T = 5…300 ms

Druh obalu: Piece

Kategorie produktu: Rámový fotoelektrický senzor

Typ: BOW001J

Provedení: dynamický

Funkce: spínání za tmy

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 spínací kontakt

Spínací frekvence: 100 Hz

Připojení: M8, 3pólové

Materiál pouzdra: hliník

Vlastnosti materiálu: eloxovaný

Typ vysílače: infračervená LED dioda

Vlnová délka: 880 nm

: IP67

Min. teplota: -10 °C

Max. teplota: 55 °C

Délka: 140.00 mm

Šířka: 18.00 mm

V: 130.00 mm

Hloubka: 140 m

Rozm.: (d x š x v) 140.00 x 18.00 x 130.00 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416626 BALLUFF BOW001J Rámový fotoelektrický senzor, BOW001J, dynamický , spínání za tmy, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416626 BALLUFF BOW001J Rámový fotoelektrický senzor, BOW001J, dynamický , spínání za tmy, 10.0 - 30.0 V, 1 ks

Popis

Naše rámová optická závora se používá tam, kde se předměty mají nahlížet nejen z hlediska bodů, ale také v oblasti. Díky velkému počtu paprsků, které jsou uspořádány paralelně, můžete objekty zachytit v širokém okně. Naše rámečky přitom zajistí vždy v rámci trvale vysoké rozlišení. Typy rámových světelných závorků značky Balluff jsou k dispozici v dynamických a statických variantách. Konstrukční řada=a, rozměry=18 x 130 x 140 mm, aktivní okno (PL × AL)=80 × 80 mm, rozhraní=PNP dynamický spínací kontakt (NO), princip funkce = rámová světelná závora, funkční princip opticky = jednosměrná světelná závora, směrová charakteristika=divergent, typ světla=infračervený, připojení = konektor, konektor M8x1, 3-pólový, materiál krytu=hliník, aktivní plocha, materiál = PMMA, provozní napětí UB=10... 30 VDC, schválení/shoda=CEEWEEE

Tento text byl přeložen strojově.
