Name: BALLUFF BOS020M optický senzor, BOS020M, spínání za světla, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3416648
Availability: BackOrder

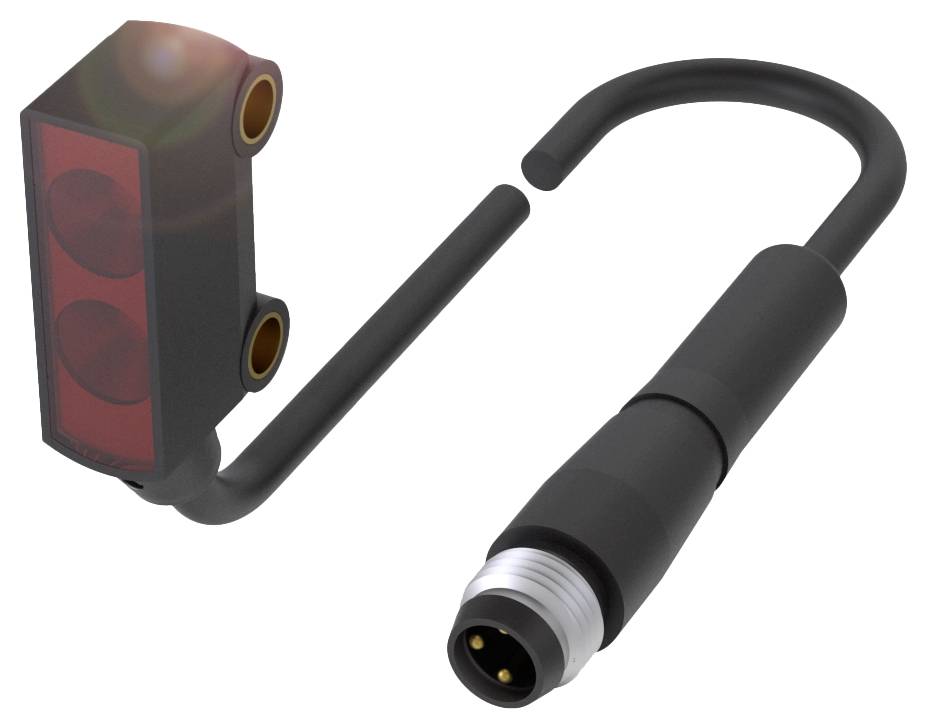

Elektrický senzor se dvěma přípojkami a ohnutým kabelem je zobrazen. Senzor je vhodný pro technické aplikace.

Ilustrační obrázek

Kategorie produktu

optický senzor

Funkce

spínání za světla

Provozní napětí max.

30.0 V

Připojení

M8, 3pólové

Typ

BOS020M

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 511,57 Kč / kus)

3 731,40 Kč

-6 %

3 511,57 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

BOS020M Kubický světelný snímač s různými druhy světla dosah až 3 m.

Rozměry: 7.7 x 26.8 x 13.5 mm
Konstrukční řada: R020K
Rozhraní: PNP spínací kontakt (NO)
Funkční princip: Optoelektronický senzor
Princip funkce: Optický: Optický světelný snímač, HGA pevný

Technické parametry

Hlavní vlastnosti:Rozměry: 7.7 x 26.8 x 13.5 mm
Aktivní plocha, materiál: PMMA
Připojení: Kabel s konektorem, M8x1 konektor, 3-pólový, 0.20 m, PVC
Konstrukční řada: R020K
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce: Optický: Optický světelný snímač, HGA pevný
Materiál krytu: ABS
Typ světla: Červené LED světlo
Velikost plochy: Ø 3 mm při 15 mm
Optické zvláštnosti: Potlačení pozadí
Dosah: 1... 30 mm
Rozhraní: PNP spínací kontakt (NO)
Směrová charakteristika: Obvykle zaostření při 15 mm
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: 7.7 x 26.8 x 13.5 mm
Upevnění: Šroub M3
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 50 mA
Jmenovité izolační napětí [Ui]: 50 V DC
Provozní napětí UB: 10... 30 VDC
Zbytkové vlnění max. (% UE): 20 %
Spínací frekvence: 800 Hz
Třída ochrany III
Připojení: Kabel s konektory, M8x1 |zástrčka, 3-pólová, 0.20 m, PVC
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Jmenovitá spínací vzdálenost n: 30 mm
MTTF (40 °C): 3487 a)
Aktivní plocha, materiál: PMMA
Spínací výstup: PNP spínací kontakt (NO)
Průměr kabelu D: 2.40 mm
Délka kabelu L: 0.2 m.
Materiál krytu: ABS
Materiál pláště: PVC
Ochrana: IP67
Teplota okolí: -25 až 50 °C
Dosah: 1... 30 mm
Konstrukční řada: R020K
Tvar: Quader |připojení 60°
Zobrazení: Zelená LED: Provozní napětí
Výtah vypnutí max. 0.63 ms
Zapínací kladkostroj ton max. 0.63 ms
Proud naprázdno IO max. Při UE: 20 mA
Případ napětí UD max. U IE: 2.5 V.
Cizí světlo max. 5000 luxů
Princip funkce: Optický: Optický světelný snímač, HGA pevný
Typ světla: Červené LED světlo
Velikost plochy: Ø 3 mm při 15 mm
Optické zvláštnosti: Potlačení pozadí
Optická spínací funkce: Spínání za světla
Směrová charakteristika: Obvykle zaostření při 15 mm
Vlnová délka: 660 nm

Kategorie produktu: optický senzor

Typ: BOS020M

Funkce: spínání za světla

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 spínací kontakt

Výstupy: PNP

Spínací frekvence: 800 Hz

Připojení: M8, 3pólové

Délka kabelu: 0.20 m

Materiál pouzdra: ABS

Typ vysílače: červená LED dioda

Vlnová délka: 660 nm

: 30 mm

Vlastnosti: S podsvícením

: IP67

Min. teplota: -25 °C

Max. teplota: 50 °C

Délka: 13.50 mm

Šířka: 7.70 mm

V: 26.80 mm

Rozm.: (d x š x v) 13.50 x 7.70 x 26.80 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416648 BALLUFF BOS020M optický senzor, BOS020M, spínání za světla, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416648 BALLUFF BOS020M optický senzor, BOS020M, spínání za světla, 10.0 - 30.0 V, 1 ks

Popis

Optická závora s potlačením pozadí zajišťuje spolehlivé rozpoznání nezávisle na povrchu, barvě a materiálu. Vaše klávesnice je téměř konstantní i při různých úrovních propustnosti. Konstrukční řada=R020K, rozměry=7.7 x 26.8 x 13.5 mm, rozhraní=PNP spínací kontakt (NO), funkční princip=optoelektronický senzor, princip funkce optický = světelný snímač, HGA pevný, optická zvláštnost=potlačení pozadí, směrová charakteristika=zaostření typicky při 15 mm, typ světla=červené světlo LED, velikost plochy=Ø 3 mm při 15 mm, dosah=1...30 mm, připojení=kabel s konektorem, M8x1 konektor, 3-pólový, 0.20 m, PVC, materiál krytu=ABS, aktivní plocha, materiál=PMMA, provozní napětí UB=10... 30 VDC, schválení/shoda = CEcULusWEEE

Tento text byl přeložen strojově.
