Name: BALLUFF BOS01R1 optický senzor, BOS01R1, vysílač, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3418128
Availability: BackOrder

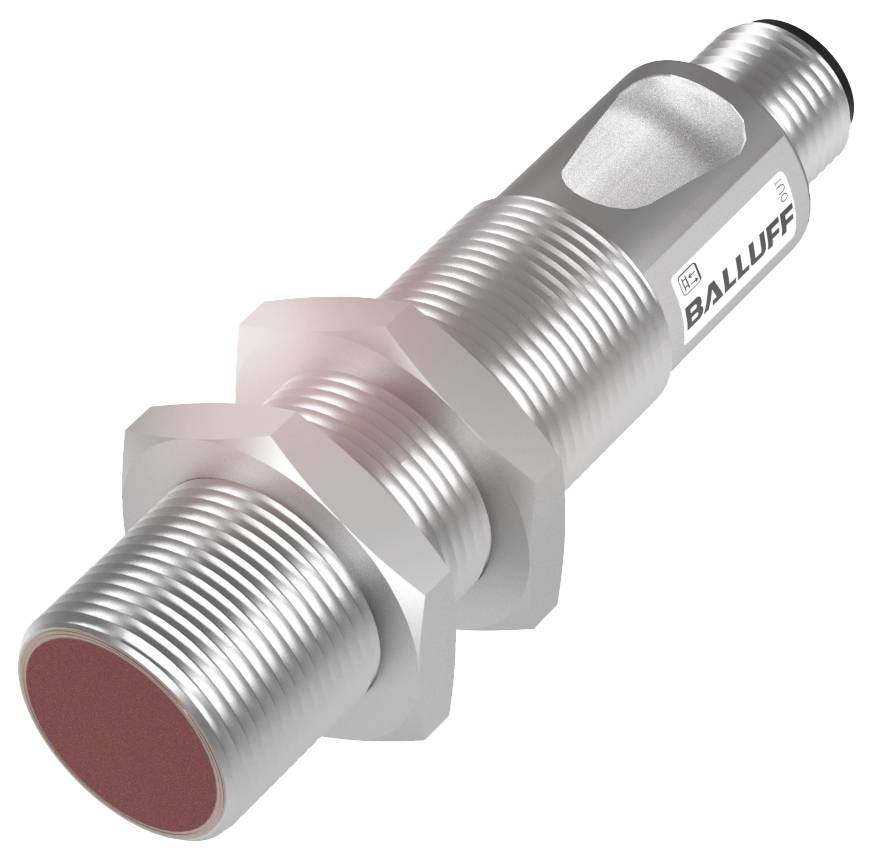

Kovový senzor s válcovým tvarem, závitem a nápisem 'BALLUFF'. Senzorová plocha na špičce. Vhodný pro průmyslové aplikace.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

optický senzor

Provozní napětí max.

30.0 V

Připojení

M12, 4pólové

Typ

BOS01R1

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 400,83 Kč / kus)

3 400,83 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Cylindrická jednocestná světelná závora Balluff BOS01R1 s M18 závity a různými druhy světla

Rozměry: Ø 18 x 75 mm
Řada 18 m.
Funkční princip: Optoelektronický senzor
Princip funkce optického: Jednocestná optická závora (vysílač)
Směrová charakteristika: Kolimovaná

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 18 x 75 mm
Aktivní plocha, materiál: Sklo
Připojení: Konektor, zástrčka M12x1, 4-pólová
Řada 18 m.
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce optického: Jednocestná optická závora (vysílač)
Materiál pouzdra: Poniklovaná mosaz
Typ světla: Červené světlo laseru
Velikost plochy: Ø 40 mm při 60 m.
Dosah: 0... 60 m
Směrová charakteristika: Kolimovaná
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: Ø 18 x 75 mm
Upevnění: Matice M18x1
Jmenovité provozní napětí UE DC: 24 v
Jmenovité izolační napětí [Ui]: 75 V DC
Provozní napětí UB: 10... 30 VDC
Zbytkové vlnění max. (% UE): 15 %
Stupeň krytí: II
Připojení: Konektor, zástrčka M12x1, 4- |
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Jmenovitá spínací vzdálenost SN: 60 m, nastavitelná
MTTF (40 °C): 811 a)
Aktivní plocha, materiál: Sklo
Materiál pouzdra: Poniklovaná mosaz
Dosah: 0... 60 m
Utahovací moment max.: 15 Nm |30 Nm
Kontakty, ochrana povrchu: Pozlacené
Řada 18 m.
Tvar: Válcová |optika rovná
Zobrazení: Zelená LED: Provozní napětí
Umístění: ne
Proud naprázdno IO max. Při UE: 9 mA
Princip funkce optického: Jednocestná optická závora (vysílač)
Laserová třída podle IEC 60825-1: 1
Typ světla: Červené světlo laseru
Velikost plochy: Ø 40 mm při 60 m.
Střední výkon po max. 390 µW
Délka pulsu t max.: 30.0 µs
Pulsní frekvence 10.8 kHz
Nejmenší část - Ø 0.2 mm při 1.5 m. R0 = 5 m.
REFERENČNÍ PŘIJÍMAČ: BOS 18M. -LE20-.
Ochrana povrchu mechanické vlastnosti: Poniklovaná
Pulzní výkon PP max. 2.5 mW

Druh obalu: Piece

Kategorie produktu: optický senzor

Typ: BOS01R1

Provedení: vysílač

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Připojení: M12, 4pólové

Konstrukční velikost: M18

Materiál pouzdra: mosaz

Vlastnosti materiálu: niklováno

Typ vysílače: červený polovodičový laser

Třída laseru: 1

: 60 m

: IP67

Min. teplota: -5 °C

Max. teplota: 55 °C

Délka: 75.00 mm

Hloubka: 75 m

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3418128 BALLUFF BOS01R1 optický senzor, BOS01R1, vysílač, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3418128 BALLUFF BOS01R1 optický senzor, BOS01R1, vysílač, 10.0 - 30.0 V, 1 ks

Popis

Díky vynikající přesnosti jsou naše jednocestné optické závory ideální pro ideal polohování. Rozpoznávají objekty nezávisle na povrchu, barvě a materiálu. Přitom se vysílač a přijímač nacházejí v samostatných pouzdrech. Vysoké rozsahy nepředstavují žádný problém pro světelné závory. Disponují velkou funkční rezervou a jsou velmi odolné proti znečištění. Konstrukční řada = 18M, rozměry = Ø 18 x 75 mm, princip funkce = optoelektronický senzor, princip funkce: Optický = jednosměrný optický snímač (vysílač), směrová charakteristika = kolimuje, typ světla = laserové červené světlo, velikost plochy = Ø 40 mm při 60 m, dosah = 0...60 m, připojení = konektor, zástrčka M12x1, 4-pólová, materiál pouzdra = mosaz, aktivní plocha, materiál = sklo, provozní napětí Ub=10... 30 VDC, schválení/shoda = cULusCEEACWEEE

Tento text byl přeložen strojově.
